優勢和特點

• 6 通道邏輯隔離器：2500V_RMS (持續 1 分鐘)
• 正待 UL-CSA 標準認可文檔 ＃E151738
• 隔離型 DC 電源：

  • 1.8V 至 5V 邏輯電源 (在高達 100mA)
  • 0.6V 至 5V 輔助電源 (在高達 100mA)
• 無需外部組件
• SPI / 數字 (LTM2887-S) 或 I²C (LTM2887-I) 選項
• 可承受高共模瞬變：30kV/μs
• 高速操作：

  • 10MHz 數字隔離
  • 4MHz / 8MHz SPI 隔離
  • 400kHz I²C 隔離
• 3.3V (LTM2887-3) 或 5V (LTM2887-5) 工作電壓
• 1.62V 至 5.5V 邏輯電源
• 可在隔離勢壘兩端提供 ±10kV ESD HBM
• 最大連續工作電壓：560V_PEAK
• 低電流停機模式 (<10μA)
• 扁平 15mm x 11.25mm x 3.42mm BGA 封裝

產品詳情

LTM^?2887 是一款完整的電流數字 μModule^?(微型模塊) 隔離器。該器件無需使用外部組件。單個 3.3V 或 5V 電源通過一個集成的隔離式 DC/DC 轉換器為接口的兩側供電。一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。?

可用選項符合 SPI 和 I²C (僅限主控器模式) 規范。?

隔離側包括兩個標稱值為 5V 的電源 (具有可編程電流限制功能)，它們各能提供超過 100mA 的負載電流。這些電源可以采用單個外部電阻器從其標稱值進行調節。?

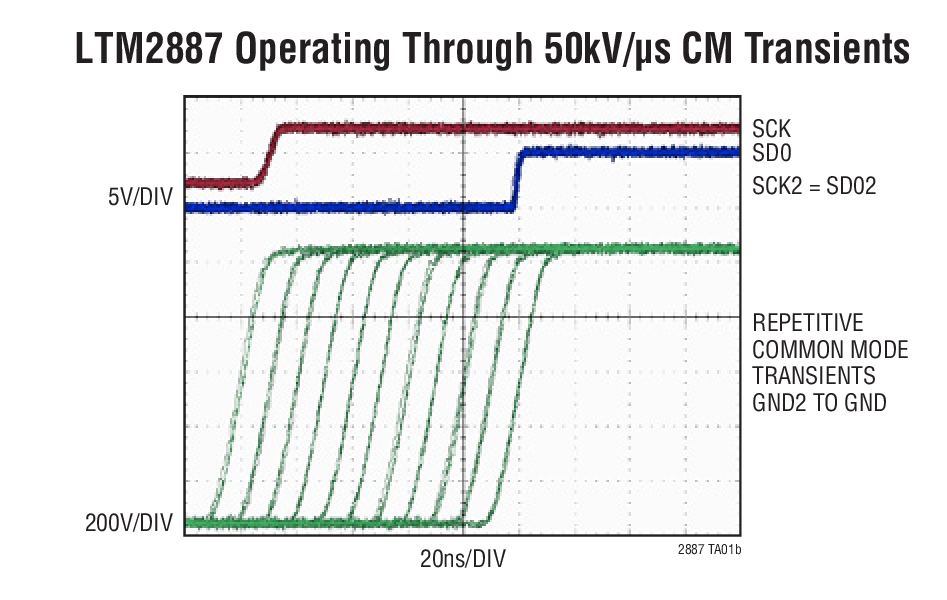

耦合電感器和一個隔離式電源變壓器在輸入和輸出邏輯接口之間提供了 2500V_RMS 的隔離度。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓范圍。在共模瞬變 >30kV/μs 的情況下，通信不會出現中斷。

應用

• 隔離型 SPI 或 I²C 接口
• 工業系統
• 測試與測量設備
• 斷開接地環路


方框圖
