TPS6287x 是具有差分遠程感應功能的引腳對引腳 6A、9A、12A 和 15A 同步降壓直流/直流轉換器系列。對于每種額定電流，都有帶 I2C 接口的全功能器件型號和不帶 I2C 接口的有限功能器件型號。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 15A 的連續輸出電流。

這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。
*附件：tps62870.pdf

TPS6287x 系列實現了增強的 DCS 控制方案，該方案支持固定頻率作的快速瞬變。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。

可選的遠程感應功能可最大限度地提高負載點的電壓調節能力，并且該器件在所有工作條件下都能實現優于 ±1% 的直流電壓精度。

開關頻率可通過 FSEL 引腳進行電阻器選擇。開關頻率可設置為 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可通過 I2C 兼容接口快速調整，使負載的功耗適應應用的性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 2.7V 至 6V 輸入電壓范圍
• 6A、9A、12A 和 15A 系列引腳對引腳兼容器件
• 四個輸出電壓范圍：
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
  • 0.8V 至 3.35V，步長為 10mV
• 輸出電壓精度 ±1%
• 7mΩ 和 4.5mΩ 內部功率 MOSFET
• 可調外部補償
• 電阻器可選的啟動輸出電壓
• 電阻器可選的開關頻率
• 省電或強制 PWM作
• 高達 1MHz 的 I2C 兼容接口
• 差分遙感
• 可選的堆疊作，以提高輸出電流能力
• 熱警告和熱關斷
• 精確的使能輸入
• 有源輸出放電
• 可選的擴頻時鐘
• 帶窗口比較器的電源正常輸出
• 采用 2.55mm × 3.55mm × 1mm VQFN 封裝，側面可潤濕
• –40°C 至 125°C 結溫，TJ

參數

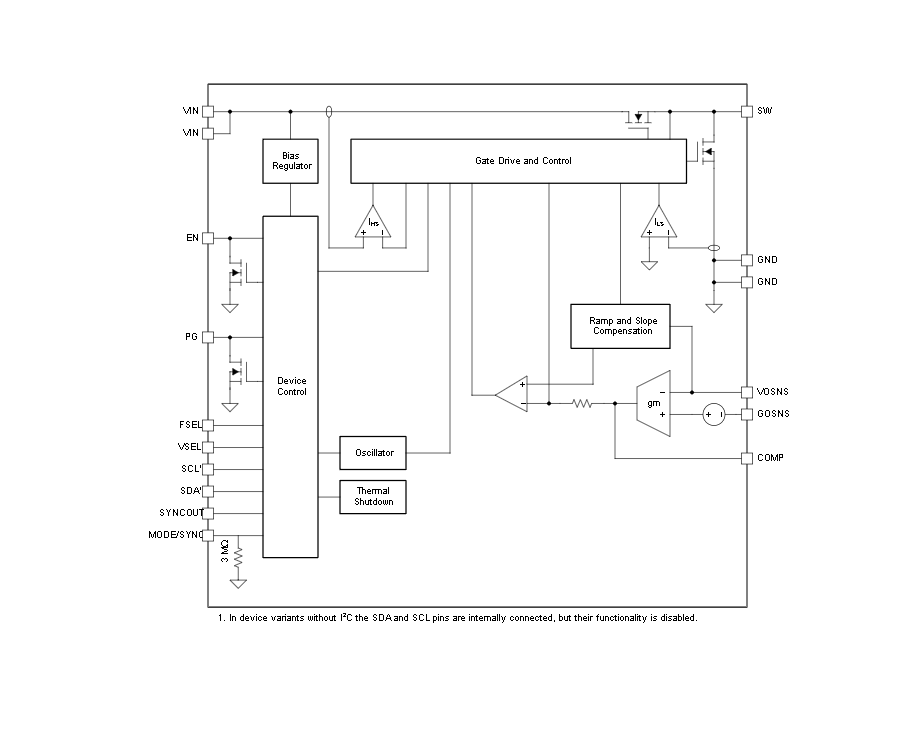

方框圖

1. 產品概述

TPS62870是一款輸入電壓范圍為2.7V至6V，輸出電流為6A的同步降壓（Buck）DC/DC轉換器。該轉換器具有快速瞬態響應、I2C接口、可選堆疊操作等特點，適用于光學網絡、存儲、FPGA/ASIC和數字核心供電等應用。

2. 主要特性

• ?多種電流等級?：提供6A、9A、12A、15A多種電流等級的設備。
• ?高精度輸出電壓?：±1%的輸出電壓精度。
• ?低內阻MOSFET?：7mΩ和4.5mΩ的內部功率MOSFET，提高轉換效率。
• ?靈活的控制接口?：I2C接口支持電壓監控和溫度警告等功能，同時提供電阻可選的啟動輸出電壓和開關頻率。
• ?多種工作模式?：支持電源節省模式（最大效率）和強制PWM模式（最佳瞬態性能和最低輸出電壓紋波）。
• ?熱保護和預警?：具備熱預警和熱關斷功能，保護設備免受過熱損害。
• ?緊湊封裝?：采用2.55mm × 3.55mm × 1mm的VQFN封裝，適合空間受限的應用。

3. 功能描述

• ?增強型DCS控制?：結合快速瞬態響應和固定頻率操作，提供穩定的輸出電壓。
• ?遠程電壓感應?：通過VOSNS和GOSNS引腳實現遠程電壓感應，提高負載點的電壓調節精度。
• ?可編程軟啟動?：通過I2C接口設置軟啟動時間，避免啟動時的浪涌電流。
• ?動態電壓調整?：支持動態電壓調整（DVS），快速適應負載的功率需求變化。
• ?堆疊操作?：多臺設備可以堆疊使用，以增加輸出電流能力或分散功率耗散。

4. 應用領域

• ?光學網絡?
• ?存儲系統?
• ?FPGA/ASIC和數字核心供電?
• ?DDR內存供電?

5. 典型應用電路

文檔提供了TPS62870的典型應用電路圖，并詳細說明了電感器、輸入和輸出電容器、補償元件等關鍵元件的選擇方法。同時，還介紹了如何通過I2C接口進行設備配置和監控。

6. 布局指導

為了確保TPS62870的最佳性能，文檔提供了詳細的布局指導原則，包括輸入和輸出電容器的放置、電感器的位置、接地平面的使用以及補償元件的連接等。

7. 寄存器映射

文檔詳細列出了TPS62870的寄存器映射，包括輸出電壓設置寄存器、控制寄存器1、控制寄存器2、控制寄存器3和狀態寄存器等，并說明了各個寄存器的功能和配置方法。
