TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是引腳對引腳、10A、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列，具有 I2C 接口和差分遠程感應功能。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作，以提供更高的輸出電流或將功率耗散分散到多個器件。

TPS6287Bx 系列實現了增強的 DCS 控制方案，該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。
*附件：tps6287b30.pdf

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力，并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可以快速調整，以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSET1 和 VSET2 引腳進行電阻選擇。

特性

• 輸入電壓范圍：2.7V 至 6V
• 引腳對引腳兼容器件系列：10A、15A、20A、25A 和 30A
• 3 個可選輸出電壓范圍：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
• 輸出電壓精度：±0.8%
• 內部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可調軟啟動
• 外部補償
• 通過 VSET1 和 VSET2 引腳的可選啟動輸出電壓
  • 0.4V 至 0.775V，步長為 25mV
  • 0.8V 至 1.55V，步長為 50mV
• 僅通過 FSEL 引腳為 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的可選開關頻率，僅適用于 TPS6287BxxJE2（參見表 4-2）
• 強制 PWM 或省電模式作
• 通過外部電阻器或 I2C 選擇啟動輸出電壓
• I2C 兼容接口，頻率高達 3.4MHz
• 可選的堆疊作，以提高輸出電流能力
• 差分遠程感應
• 熱預警和熱關斷
• 輸出放電
• 可選擴頻時鐘
• 帶窗口比較器的電源正常輸出

參數

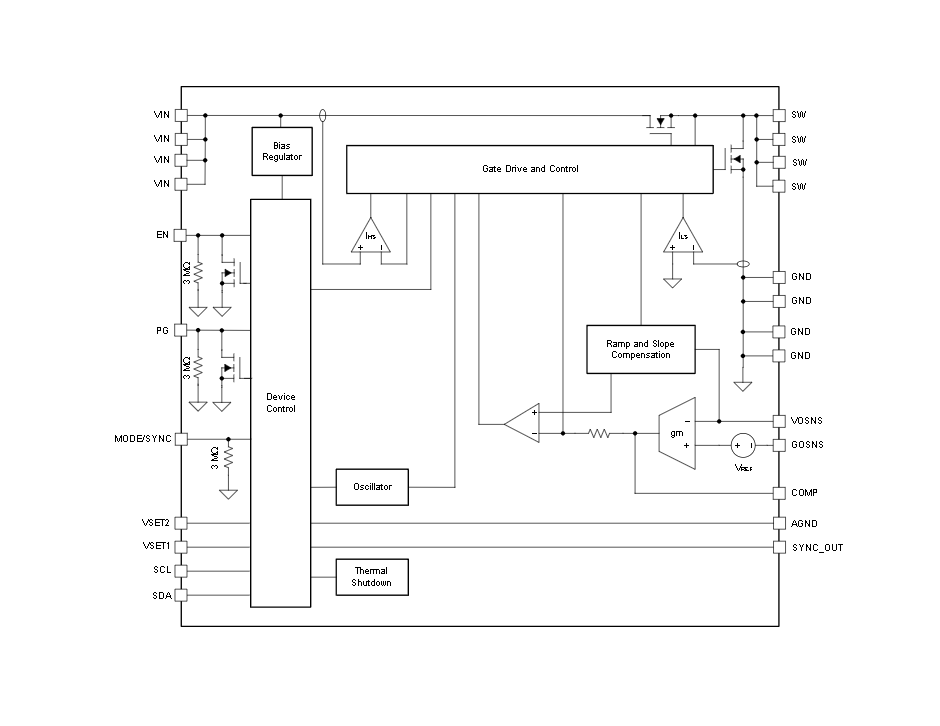

方框圖

1. 產品概述

TPS6287B30 是 TPS6287Bx 系列中的一員，該系列提供高達30A的同步降壓DC/DC轉換器，具有I2C接口，適用于需要高精度、高效率和快速瞬態響應的應用，如FPGA、ASIC和數字核心供電等。

2. 主要特性

• ?高輸出電流?：支持高達30A的輸出電流。
• ?寬輸入電壓范圍?：2.7V至6V。
• ?高精度輸出電壓?：±0.8%的輸出電壓精度。
• ?I2C接口?：支持通過I2C接口進行編程、監控和警告功能。
• ?快速瞬態響應?：采用增強的DCS-Control方案，結合快速瞬態響應與固定頻率操作。
• ?多種保護功能?：包括過流保護、過壓保護、欠壓鎖定、熱預警和熱關斷等。
• ?可堆疊操作?：支持多個設備堆疊以增加輸出電流或分散功耗。

3. 應用領域

• ?FPGA與ASIC供電?：為現場可編程門陣列和專用集成電路提供穩定、高效的電源。
• ?光學網絡?：在高速光通信系統中應用，確保電源的穩定性和效率。
• ?存儲設備?：為SSD等存儲設備提供可靠的電源管理。

4. 關鍵功能與特性

• ?可編程輸出電壓?：通過I2C接口或外部電阻可編程輸出電壓，支持多種電壓范圍。
• ?動態電壓調整?：允許輸出電壓根據負載需求動態調整，以優化功耗和性能。
• ?軟啟動與電壓跟蹤?：支持軟啟動功能，以及通過SS/TR引腳實現輸出電壓跟蹤。
• ?遠程電壓感測?：通過差分遠程感測功能，提高負載點電壓調節精度。
• ?熱管理?：內置熱預警和熱關斷功能，保護設備免受過熱損壞。

5. 設計指南

• ?電感選擇?：根據應用需求選擇合適的電感值，以優化瞬態響應和效率。
• ?輸出電容?：推薦使用低ESR的陶瓷電容，以提高輸出電壓穩定性和減少紋波。
• ?補償網絡?：提供了詳細的補償網絡設計指南，以確保系統穩定性。
• ?PCB布局?：強調了正確布局的重要性，包括輸入電容、電感和輸出電容的放置位置，以減少電磁干擾和提高效率。

6. 文檔與支持

• ?數據手冊?：詳細描述了TPS6287B30的技術規格、應用信息和設計指南。
• ?應用筆記?：包括典型應用電路、設計步驟和布局考慮，為用戶提供實用的設計參考。
• ?技術支持?：TI提供E2E支持論壇和文檔更新通知服務，方便用戶獲取技術幫助和最新信息。
