TPS6287B25 6V 輸入、25A 并聯同步降壓轉換器,具有 I2C 和頻率同步選項數據手冊

科技綠洲 ? 2025-06-04 15:42 ? 次閱讀

TPS6287B10、TPS6287B15、TPS6287B20、TPS6287B25 和 TPS6287B30 是引腳對引腳、10A、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列,具有 I2C 接口和差分遠程感應功能。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作,以提供更高的輸出電流或將功率耗散分散到多個器件。

TPS6287Bx 系列實現了增強的 DCS 控制方案,該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率,或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。
*附件:tps6287b25.pdf

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力,并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

I2C 兼容接口提供多種控制、監控和警告功能,例如電壓監控和溫度相關警告。輸出電壓可以快速調整,以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSET1 和 VSET2 引腳進行電阻選擇。

特性

  • 輸入電壓范圍:2.7V 至 6V
  • 引腳對引腳兼容器件系列:10A、15A、20A、25A 和 30A
  • 3 個可選輸出電壓范圍:0.4V 至 1.675V
    • 0.4V 至 0.71875V,步長為 1.25mV
    • 0.4V 至 1.0375V,步長為 2.5mV
    • 0.4V 至 1.675V,步長為 5mV
  • 輸出電壓精度:±0.8%
  • 內部功率 MOSFET:2.6mΩ 和 1.5mΩ
  • 可調軟啟動
  • 外部補償
  • 通過 VSET1 和 VSET2 引腳的可選啟動輸出電壓
    • 0.4V 至 0.775V,步長為 25mV
    • 0.8V 至 1.55V,步長為 50mV
  • 僅通過 FSEL 引腳為 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的可選開關頻率,僅適用于 TPS6287BxxJE2(參見表 4-2)
  • 強制 PWM 或省電模式作
  • 通過外部電阻器或 I2C 選擇啟動輸出電壓
  • I2C 兼容接口,頻率高達 3.4MHz
  • 可選的堆疊作,以提高輸出電流能力
  • 差分遠程感應
  • 熱預警和熱關斷
  • 輸出放電
  • 可選擴頻時鐘
  • 帶窗口比較器電源正常輸出

參數

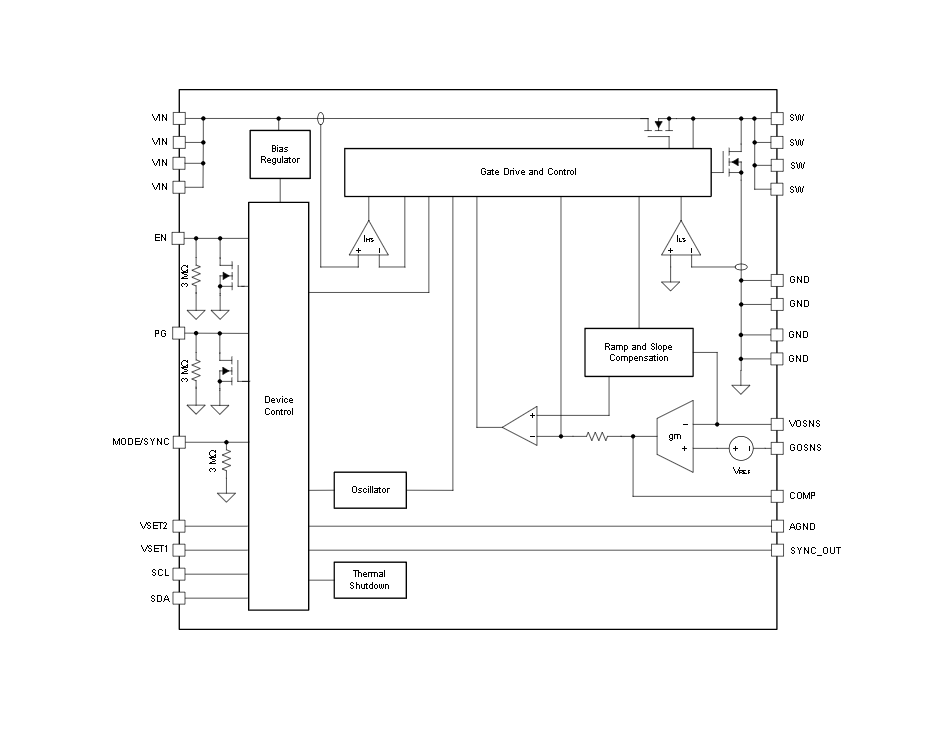

方框圖

1. 產品概述

TPS6287B25是一款高效率、易于使用的同步降壓DC/DC轉換器,提供高達25A的輸出電流。該轉換器具有寬輸入電壓范圍(2.7V至6V),并支持多種輸出電壓范圍和特性,如I2C接口、遠程電壓感應和堆疊操作等。TPS6287B25適用于FPGAASIC、數字核心供電、光學網絡和存儲等高性能應用。

2. 主要特性

  • ?寬輸入電壓范圍?:2.7V至6V。
  • ?高輸出電流?:可達25A。
  • ?多種輸出電壓范圍?:
    • 0.4V至1.675V,步長為5mV。
    • 0.4V至1.0375V,步長為2.5mV。
    • 0.4V至0.71875V,步長為1.25mV。
  • ?高精度輸出電壓?:±0.8%。
  • ?I2C接口?:支持高達3.4MHz的通信速度,便于監控和控制。
  • ?堆疊操作?:支持多個設備堆疊以增加輸出電流或分散功耗。
  • ?熱預警和熱關斷?:保護轉換器免受過熱損壞。
  • ?輸出放電功能?:在關閉時安全地放電輸出電容

3. 應用領域

  • ?FPGA和ASIC供電?:為高性能邏輯電路提供穩定的電源。
  • ?光學網絡?:在高速數據傳輸系統中提供可靠的電源解決方案。
  • ?存儲設備?:為固態硬盤、硬盤驅動器等存儲設備供電。

4. 功能描述

  • ?固定頻率DCS-Control拓撲?:結合快速瞬態響應和固定頻率操作,提供穩定的輸出電壓。
  • ?多種工作模式?:包括PWM(脈沖寬度調制)和PFM(脈沖頻率調制)模式,以適應不同的負載條件。
  • ?精確的使能控制?:通過EN引腳實現精確的開關控制
  • ?動態電壓調整?:允許輸出電壓根據負載需求進行快速調整。
  • ?遠程電壓感應?:通過VOSNS和GOSNS引腳實現精確的負載端電壓調節。
  • ?堆疊操作?:支持多個TPS6287B25設備堆疊,通過同步時鐘信號實現電流共享和均流。

5. 典型應用

文檔提供了TPS6287B25的典型應用電路圖,包括輸入和輸出電容器電感器、電阻器等元件的選擇指南。此外,還詳細介紹了如何使用I2C接口進行編程和控制,以及如何通過堆疊多個TPS6287B25器件來增加輸出電流能力,并給出了堆疊操作的具體連接方式和注意事項。

6. 封裝與訂購信息

TPS6287B25采用RQV(WQFN)封裝,具有24個引腳,尺寸為3.05mm × 4.05mm。用戶可通過TI官網獲取詳細的封裝信息和訂購指南。
