TPS62874-Q1、TPS62875-Q1、TPS62876-Q1 和 TPS62877-Q1 是引腳對引腳、15A、20A、25A 和 30A 同步降壓 DC/DC 轉換器系列，具有 I2C 接口和差分遠程感應功能。所有設備均提供高效率和易用性。低電阻電源開關在高環境溫度下允許高達 30A 的輸出電流。這些器件可以在堆疊模式下工作，以提供更高的輸出電流或?qū)⒐β屎纳⒎稚⒌蕉鄠€(gè)器件。

TPS6287x-Q1 系列實現了一種增強型 DCS 控制方案，該方案將快速瞬態響應與固定頻率作相結合。器件可以在省電模式下運行以實現最高效率，或在強制 PWM 模式下運行以實現最佳瞬態性能和最低輸出電壓紋波。
*附件：tps62876-q1.pdf

可選的遠程采樣功能可最大限度地提高負載點的電壓調節能力，并且該器件在整個輸出電壓范圍內可實現 ±0.8% 的直流電壓精度。

開關頻率可通過 FSEL 引腳選擇，并且可以設置為 1.5MHz、2.25MHz、2.5MHz 或 3MHz，或與相同頻率范圍內的外部時鐘同步。

I2C 兼容接口提供多種控制、監控和警告功能，例如電壓監控和溫度相關警告。輸出電壓可以快速調整，以適應負載的功耗以適應性能需求。默認啟動電壓可通過 VSEL 引腳進行電阻選擇。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C TA
  • –40°C 至 150°C 結溫范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 輸入電壓范圍：2.7V 至 6V
• 引腳對引腳兼容器件系列：15A、20A、25A 和 30A
• 3 個可選輸出電壓范圍：0.4V 至 1.675V
  • 0.4V 至 0.71875V，步長為 1.25mV
  • 0.4V 至 1.0375V，步長為 2.5mV
  • 0.4V 至 1.675V，步長為 5mV
• 輸出電壓精度：±0.8%
• 內部功率 MOSFET：2.6mΩ 和 1.5mΩ
• 可調軟啟動
• 外部補償
• 通過 VSEL 引腳選擇啟動輸出電壓
• 通過 FSEL 引腳可選擇 1.5MHz、2.25MHz、2.5MHz 或 3MHz 的開關頻率
• 強制 PWM 或省電模式作
• 通過外部電阻器或 I2C 選擇啟動輸出電壓
• I2C 兼容接口，頻率高達 3.4MHz
• 可選的堆疊作，以提高輸出電流能力
• 差分遠程感應
• 熱預警和熱關斷
• 輸出放電
• 可選擴頻時鐘
• 帶窗口比較器的電源正常輸出

參數

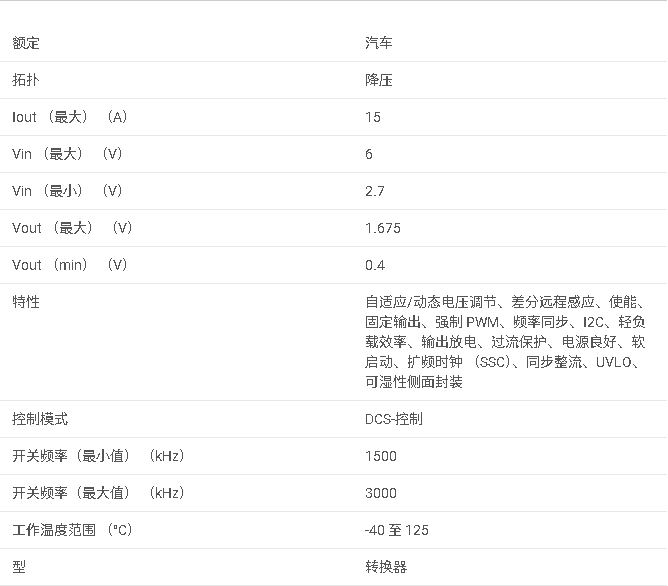

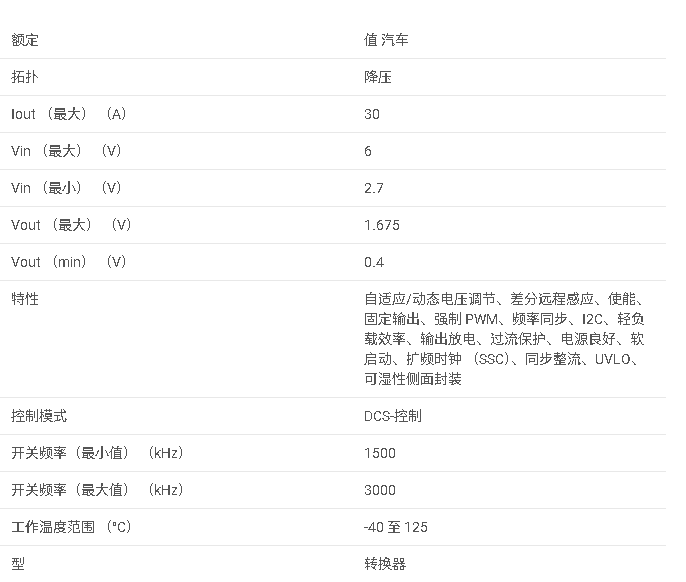

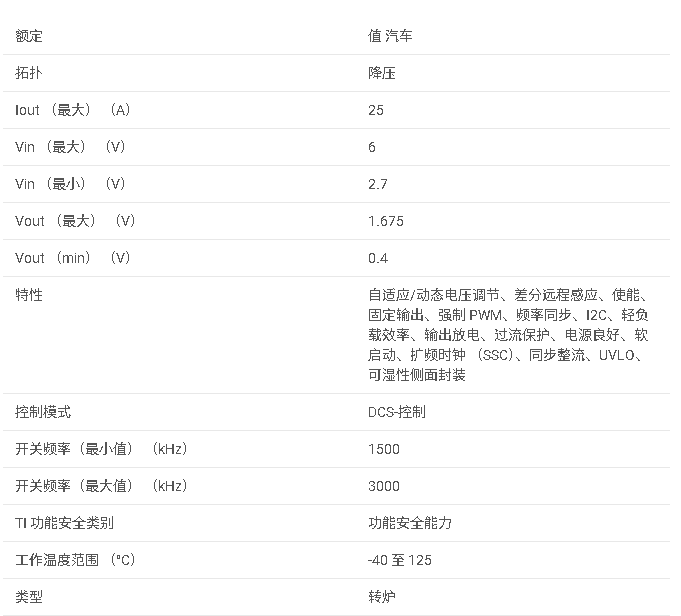

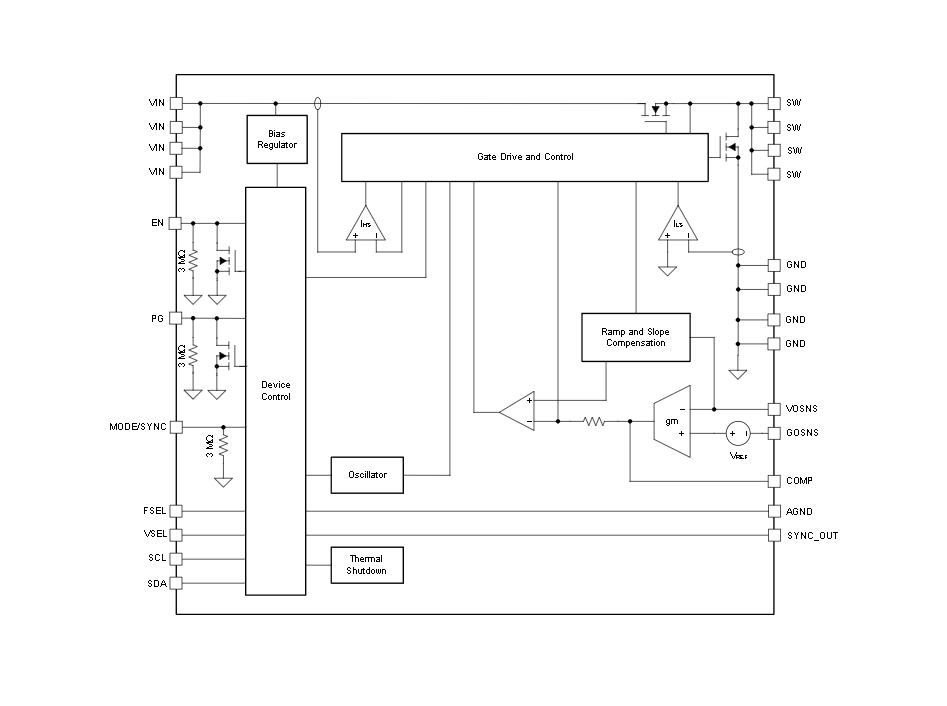

方框圖

1. 概述

TPS62876-Q1是一款專為汽車電子應用設計的同步降壓轉換器，支持高達25A的輸出電流。該轉換器采用增強型DCS控制方案，結合了快速瞬態響應和固定頻率操作，適用于ADAS攝像頭、傳感器融合、環繞視圖ECU等高性能處理器核心供電。

2. 主要特性

• ?汽車級認證?：符合AEC-Q100標準，適用于-40°C至125°C的工作溫度范圍。
• ?高輸出電流?：?jiǎn)涡酒С指哌_(dá)25A的連續輸出電流，可通過堆疊配置進一步增加輸出電流。
• ?寬輸入電壓范圍?：支持2.7V至6V的輸入電壓，適應汽車電池系統的電壓波動。
• ?快速瞬態響應?：采用增強型DCS控制方案，提供快速的負載瞬態響應。
• ?高精度輸出?：輸出電壓精度達到±0.8%，滿足高性能處理器的嚴格要求。
• ?可編程性?：通過I2C接口實現輸出電壓、軟啟動時間、工作模式等參數的可編程控制。
• ?多種保護功能?：包括過溫保護、過壓保護、過流保護等，確保轉換器在惡劣環境下的可靠運行。

3. 應用領域

• ADAS攝像頭
• ADAS傳感器融合
• 環繞視圖ECU
• 混合和可重構集群
• 頭單元、遠程信息處理控制單元

4. 功能描述

• ?增強型DCS控制?：結合快速瞬態響應和固定頻率操作，提供穩定的輸出電壓和快速的負載瞬態響應。
• ?I2C接口?：支持輸出電壓、軟啟動時間、工作模式等參數的可編程控制，方便用戶根據實際應用需求進行調整。
• ?堆疊操作?：支持多個轉換器堆疊使用，以增加輸出電流或分散功率耗散。
• ?遠程電壓感測?：通過VOSNS和GOSNS引腳實現遠程電壓感測，提高輸出電壓的準確性。
• ?熱預警和熱關斷?：內置熱傳感器，當結溫超過設定閾值時自動關斷轉換器，防止過熱損壞。

5. 設計指南

• ?電感選擇?：根據應用需求選擇合適的電感值，以?xún)?yōu)化轉換器的瞬態響應和效率。
• ?輸出電容選擇?：選擇合適的輸出電容值，以滿足輸出電壓紋波和瞬態響應的要求。
• ?布局建議?：確保關鍵元件（如電感、電容和IC）之間的連接盡可能短，以減少寄生參數和噪聲干擾。同時，注意散熱設計，確保IC在工作時不超過最大結溫。

6. 封裝與訂購信息

TPS62876-Q1采用RZV（WQFN-24）封裝，提供高密度和小尺寸的解決方案。具體封裝和訂購信息請參考文件末尾的機械、封裝和可訂購信息部分。

7. 文檔與支持

• 提供詳細的數據手冊和應用指南，幫助用戶進行設計和開發。
• 可通過TI的E2E?支持論壇獲取技術支持和設計幫助。
• 支持使用TI的WEBENCH?工具進行電源設計。
