在進行高速PCB設計的過程中，當PCB板的疊層結構發生變化時，為了保持信號的完整性，我們不得不對高速信號線的線寬進行相應的調整。那么這種調整是必要的，因?yàn)椴煌寞B層結構會對信號的阻抗產生影響。手動去逐一更改這些高速信號線的線寬是一項非常繁瑣且耗時的工作，它不僅不能提高我們的設計效率，反而會因?yàn)楣ぷ髁烤薮蠖档驼w的設計效率。

那么高速信號線中包含單端信號和差分信號走線，以下功能則為一鍵輕松地更改指定層中所有具有相同阻抗的差分信號線的寬度。

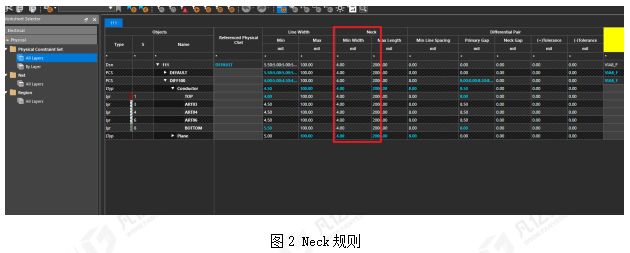

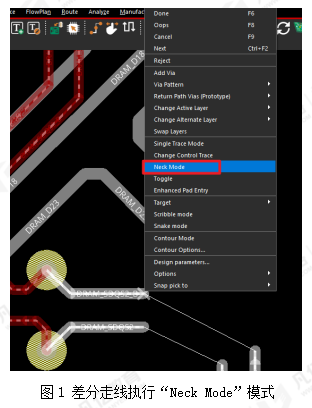

在使用此功能時，特別需要注意的是對應差分在走線狀態中不能使用Neck模式走線如圖1所示或者差分走線線寬線距不能跟Neck規則的數值一致如圖2所示，如出現上述情況都會導致此功能失效。

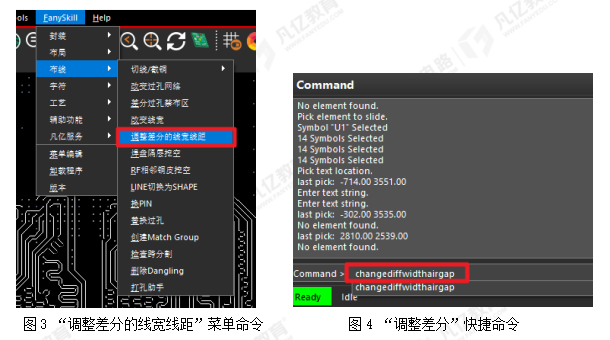

1、執行菜單命令“FanySkill-布線-調整差分的線寬線距”選項如下圖3所示，或者在command對話框內輸入“changediffwidthairgap”快捷命令如下圖4所示，都可激活調整差分的線寬線距的功能命令。

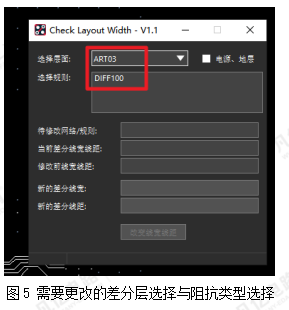

2、命令激活之后會彈出“Check Layout Width”對話框，“選擇層面”則是設置對應需要更改差分線寬線距的層，下圖5所示選擇第三層為例；設置完層面之后“選擇規則”中會自動展現出此層存在的幾種差分阻抗類型，由于此案例PCB文件第三層只存在100OM差分信號走線，那么就只會顯示“DIFF100”。

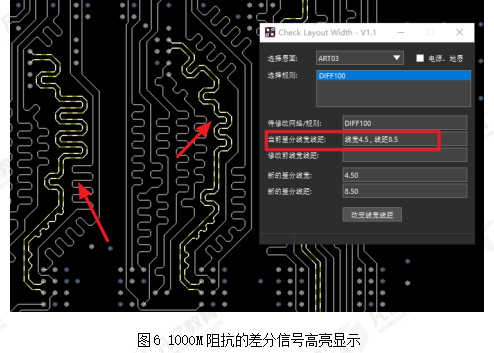

3、“選擇規則”選項內光標點擊“DIFF100”，可以在第三層看到阻抗控制100OM的差分都被高亮顯示，并且“當前差分線寬線距”選項會自動顯示此差分信號的原始線寬線距數值，如圖6所示。

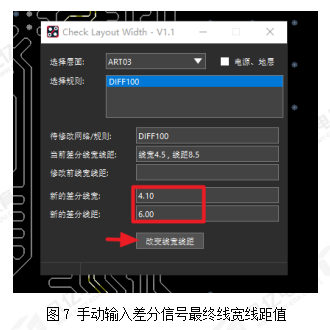

4、手動在“新的差分線寬”、“新的差分線距”選項中輸入此層100OM阻抗的差分信號需要更改到的最終數值下圖7所示以4.1/6MIL為例，具體的按照自己設計需求進行設置。數值設置完成之后點擊“改變線寬線距”選項即可。

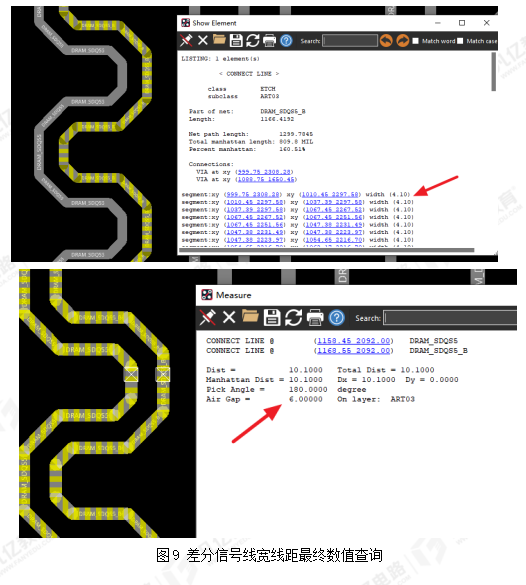

5、差分信號線寬線距更改完成之后會彈出“修改完成”對話框的提示如圖8所示，點擊OK 退出之后可以回到第三層查詢下差分信號線寬線距是否更改完成，如下圖9所示可以看出對應線寬線距已經更改成功。
