在進行高速PCB設計的過程中,我們經常會遇到一個問題,那就是當PCB板的疊層結構發生變化時,為了保持信號的完整性,我們不得不對高速信號線的線寬進行相應的調整。那么這種調整是必要的,因為不同的疊層結構會對信號的阻抗產生影響。手動去逐一更改這些高速信號線的線寬是一項非常繁瑣且耗時的工作,它不僅不能提高我們的設計效率,反而會因為工作量巨大而降低整體的設計效率。
FanySkill腳本推出了一項非常實用的功能——改變線寬,這項功能允許設計者通過一鍵操作,輕松地更改指定層中所有具有相同線寬的信號線的寬度。這樣一來設計者可以節省大量的時間,專注于更加重要的設計環節,從而顯著提升設計效率。

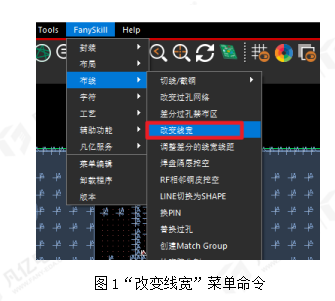

1、執行菜單命令“FanySkill-布線-改變線寬”選項如下圖1所示,或者在command對話框內輸入“Change_WIDTH”快捷命令如下圖2所示,都可激活改變線寬的功能命令。

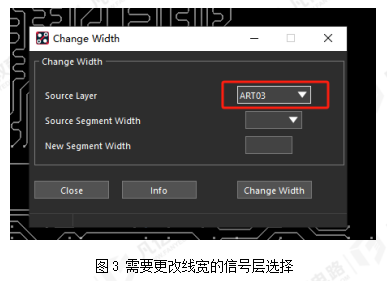

2、命令激活之后會彈出“Change Width”對話框,“Source Layer”選項是選擇對應需要更改線寬的層,下圖3所示選擇第三層為例。

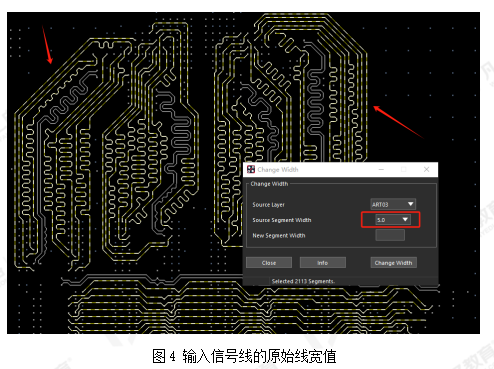

3、“Source Segment Width”選項是輸入需要更改線寬的信號線的原始線寬,下圖4所示以5MIL為例,具體需按照自己的設計將線寬數值進行輸入。當輸入原始線寬數值之后可以在第三層看到線寬為5MIL的信號線都被高亮顯示,如下圖4所示。

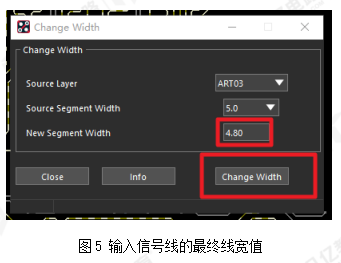

4、“New Segment Width”選項是信號線需要更改到的最終數值,下圖5所示以4.8mil為例,具體按照自己設計而定,設置完成之后點擊“Change Width”選項即可,如下圖5所示。

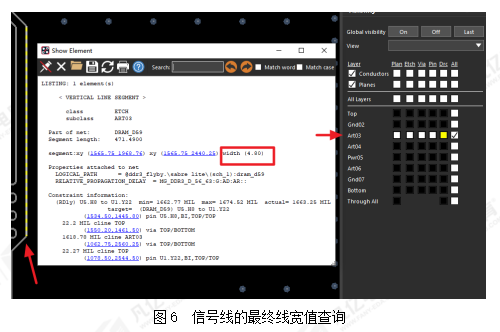

5、對應線寬更改完成之后,可以回到第三層查詢下信號線線寬是否更改完成,如下圖6所示可以看出對應線寬已經更改成功。
-
