使用BasicStation或PiWAN連接到The Things Network
將樹莓派設置為LoRaWAN網關乍一看可能令人望而生畏,但有了合適的工具和指導,它就會成為一個有意義的DIY網絡項目。
在本文中,我們將介紹如何使用手動構建的BasicStation或基于Docker的PiWAN堆棧將樹莓派連接到The Things Network(TTN)。
但首先,什么是The Things Network(TTN)?
The Things Network是一個全球性的開放LoRaWAN基礎設施,允許設備以極低的功耗進行長距離無線通信。
公共LoRaWAN網絡與私有LoRaWAN網絡
公共LoRaWAN網絡:如TTN,由社區驅動,可免費使用。
私有網絡:提供更多控制權,通常用于企業或工業物聯網設置。
但為什么要使用公共網關?
通過向TTN貢獻一個公共網關,你可以:
擴展所在地區的LoRaWAN覆蓋范圍。
幫助支持開放的物聯網計劃。
訪問全球各地設備的實時數據。
1.在TTN上設置你的網關
在深入樹莓派配置之前,讓我們先在TTN上準備好后端。
步驟1:創建TTN賬戶
訪問 https://console.thethingsnetwork.org 并注冊。

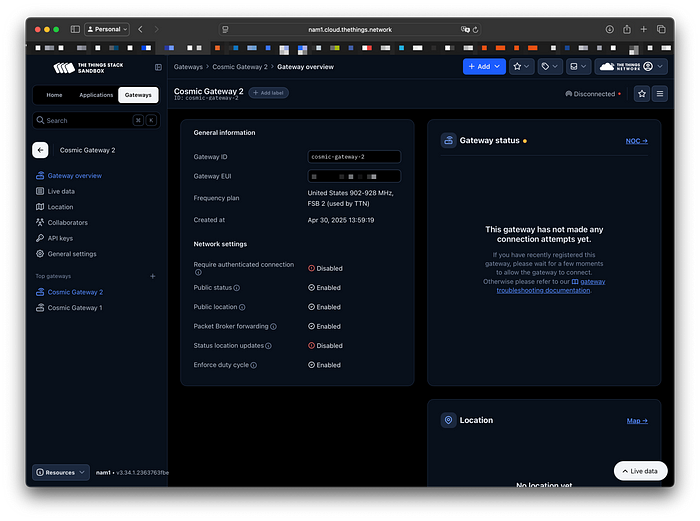

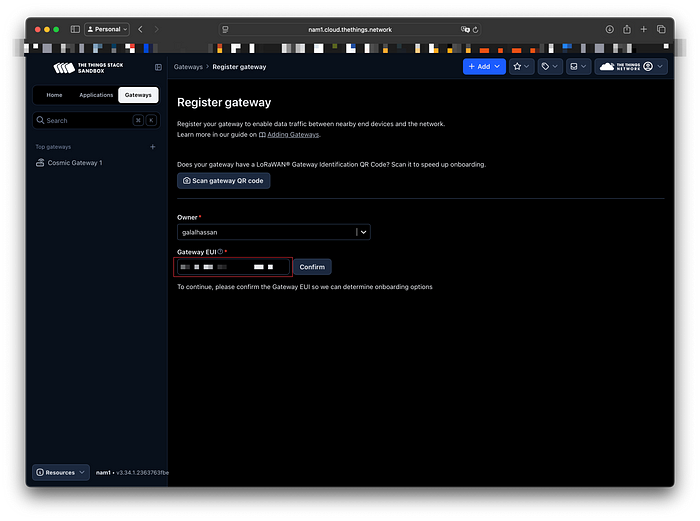

步驟2:注冊你的網關

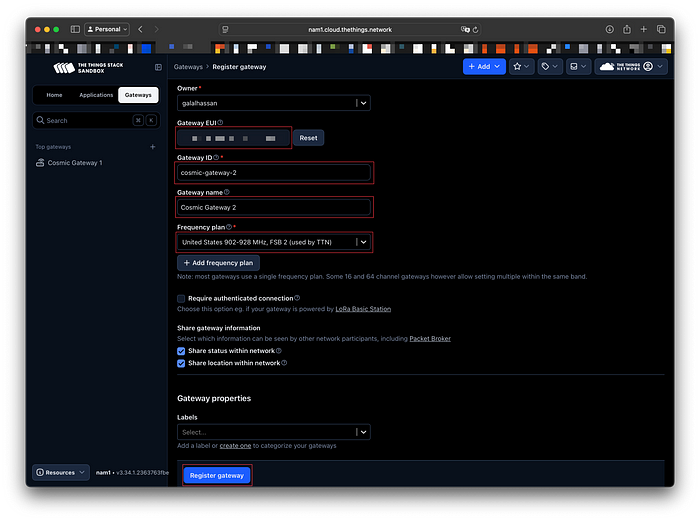

前往“網關”→“+添加網關”,然后:
使用或生成一個網關EUI(通常從你的MAC地址派生而來)。
選擇正確的頻率計劃(例如,EU868、US915等)。
選擇一個有意義的網關ID(小寫,無空格)。
生成一個網關API密鑰,用于安全認證。
請妥善保管此API密鑰。在BasicStation或PiWAN設置中需要用到它。
2.輕松設置你的樹莓派網關:PiWAN
手動設置LoRaWAN網關可能既繁瑣又容易出錯,因此我開發了PiWAN來簡化這一過程。
https://github.com/cosmic-pulse/PiWAN
PiWAN是一個輕量級的基于Docker的堆棧,用于使用BasicStation部署樹莓派LoRaWAN網關。它完全開源,只需一個文件即可輕松配置。
步驟1:安裝先決條件
首先安裝Docker和Docker-Compose:
curl-fsSL https://get.docker.com | sh
然后將你的用戶添加到docker組:
sudousermod -aG docker${USER}newgrp docker
接著安裝Docker-Compose:
sudo apt-getinstall docker-compose-plugin
步驟2:克隆PiWAN
gitclonehttps://github.com/cosmic-pulse/PiWAN.gitcdPiWAN
步驟3:修改配置
nanogateway.conf
將占位符值替換為你的實際配置:
-`YOUR_INFLUXDB_USER`: 你的InfluxDB用戶名。(可以是任意值)-`YOUR_INFLUXDB_PASSWORD`: 你的InfluxDB密碼。(可以是任意值)-`YOUR_TTN_APP_ID`:你的TTN應用程序ID。(來自TTN儀表板)-`YOUR_TTN_API_KEY`: 你的TTN API密鑰。(來自TTN儀表板)-`YOUR_TTN_REGION`:你的TTN區域(例如,nam1)。-`YOUR_GATEWAY_EUI`: 你的網關EUI。(來自TTN儀表板)-`YOUR_GATEWAY_API_KEY`:你的網關API密鑰。(來自TTN儀表板)
為Grafana設置適當的權限(解決PiWAN當前已知的一些問題):
sudochown -R472:472./grafana
步驟4:構建并啟動
docker-compose up -d
就這樣。PiWAN將處理其余一切,從容器編排到管理更新。
3.手動設置BasicStation
如果你喜歡親自動手,你仍然可以手動設置BasicStation。本節將指導你從頭開始在樹莓派上構建和配置它。
步驟1:克隆BasicStation倉庫
gitclonehttps://github.com/lorabasics/basicstation.git --recurse-submodulescdbasicstation
步驟2:修復樹莓派架構問題
nanosetup.gmk
將ARCH.rpi設置為aarch64-linux-gnu,然后保存并退出。
這解決了在64位樹莓派操作系統上已知的構建問題。
步驟3:構建BasicStation
makeplatform=rpi variant=std deps s-clean s-all
步驟4:配置網關
為你的網關創建一個目錄,然后復制站點配置文件:
mkdir../gatewaycpexamples/live-s2.sm.tc/station.conf ../gateway/station.confcd../gatewaynano station.conf
你需要在station.conf文件中為你的網關設置EUI(來自前面的步驟)。
接下來,我們需要創建tc文件:
tc.uri → 添加你的網關URI(例如,wss://nam1.cloud.thethings.network:8887)
nanotc.uri
tc.key → 添加你的網關API密鑰
exportAPI_KEY="PUT_YOUR_GATEWAY_API_KEY_HERE"echo"Authorization: Bearer$API_KEY"| perl -p -e's/\r\n|\n|\r/\r\n/g'| sudotee-a tc.key
tc.trust → 創建你的CA證書
sudoln-s /etc/ssl/certs/ca-certificates.crt ~/gateway/tc.trust
步驟5:運行網關
../basicstation/build-rpi-std/bin/station
現在,你的網關應該出現在TTN控制臺中并顯示為在線狀態。
大功告成!
你現在已成功使用手動BasicStation設置或PiWAN Docker堆棧將樹莓派LoRaWAN網關連接到The Things Network。此設置非常適合物聯網實驗、智能農業或智慧城市解決方案。

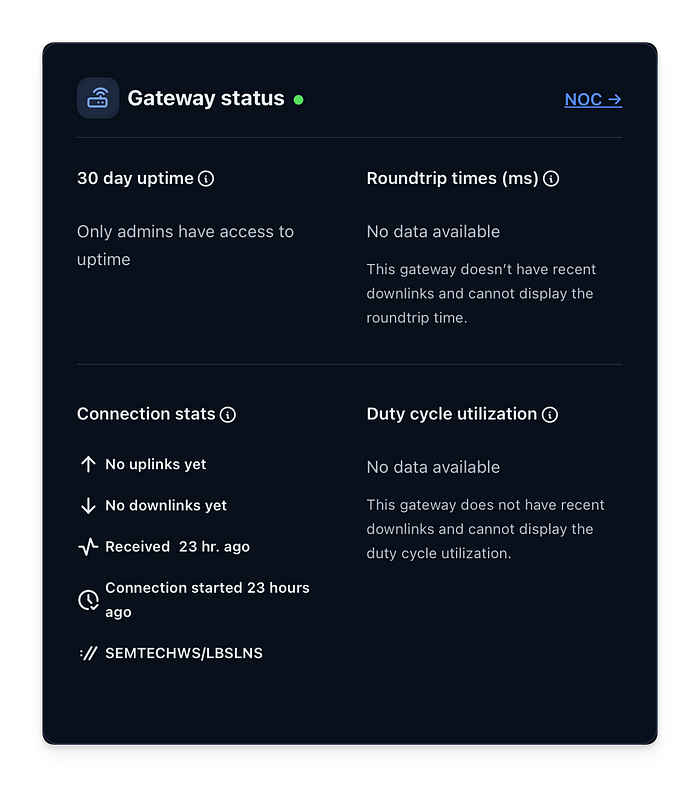

成功!你的網關已連接到TTN
額外福利(還有一件事):PiWAN內置儀表盤

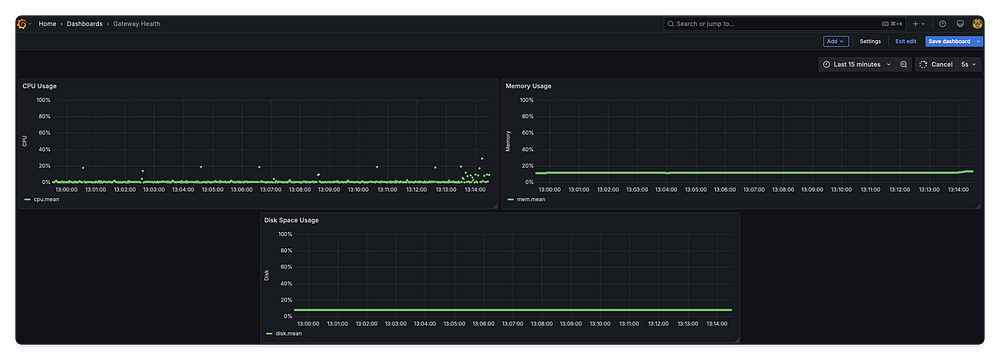

PiWAN網關健康儀表盤
PiWAN的突出特點之一是其內置的Grafana儀表盤。無需額外設置。
你可以實時查看:
網關健康狀況:CPU、內存、磁盤使用情況
LoRaWAN流量:上行/下行數據包、信號質量等
PiWAN運行后,可以通過樹莓派的IP地址(默認端口3000)訪問Grafana:
http://:3000
然后使用你在gateway.conf文件中設置的用戶名和密碼登錄。

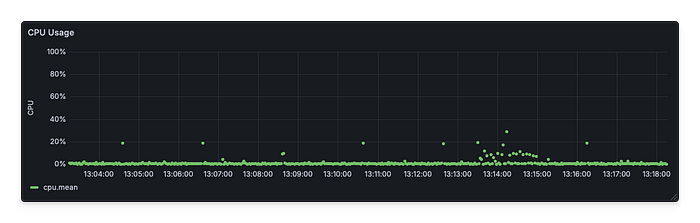

網關CPU監控

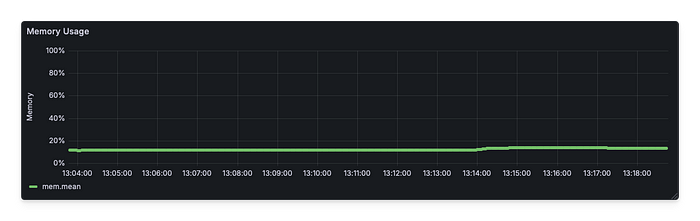

網關內存監控

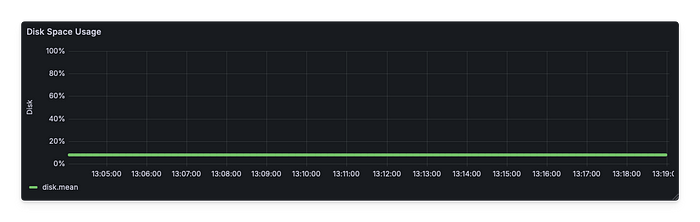

網關磁盤空間監控
儀表盤已預先配置好,開箱即用。只需打開Grafana即可開始監控。
這將你的網關變成了一個全棧網絡可觀測性中心,非常適合生產環境或高級測試。
-
