概述
LTC6820 可通過單個雙絞線連接在兩個隔離器件之間提供雙向 SPI 通信。每個 LTC6820 將邏輯狀態編碼為信號,并跨越一個隔離勢壘將信號傳送至另一個 LTC6820。接收 LTC6820 對傳輸信號進行解碼并把從總線驅動至適當的邏輯狀態。隔離勢壘可利用一個簡單的脈沖變壓器進行橋接,以實現幾百伏的隔離度。
LTC6820 采用匹配的供電和吸收電流來驅動差分信號,從而免除了增設變壓器中心抽頭的需要并降低了 EMI。接收器中的高精度窗口比較器負責檢測差分信號。驅動電流和比較器門限由一個簡單的外部電阻分壓器設定,因而使得系統能夠針對所需的電纜長度和期望的信噪比性能實施相應的優化。
數據表:*附件:LTC6820 isoSPI隔離式通信接口技術手冊.pdf
應用
- 工業網絡
- 電池監視系統
- 遠程傳感器
特性
- AEC-Q100通過汽車應用認證
- 1Mbps隔離式SPI數據通信
- 使用標準變壓器實現簡單的電氣隔離
- 單條雙絞線上的雙向接口
- 支持長達100米的電纜
- 極低EMI敏感性和輻射
- 針對高抗噪能力或低功耗應用可配置
- 設計用于ISO26262兼容系統
- 在大多數SPI系統中無需軟件變更
- 超低2μA空閑電流
- 自動喚醒檢測
- 工作溫度范圍:?40°C至125°C
- 2.7V至5.5V電源供電
- 支持1.7V至5.5V的所有邏輯接口
- 提供16引腳QFN和MSOP封裝
典型應用

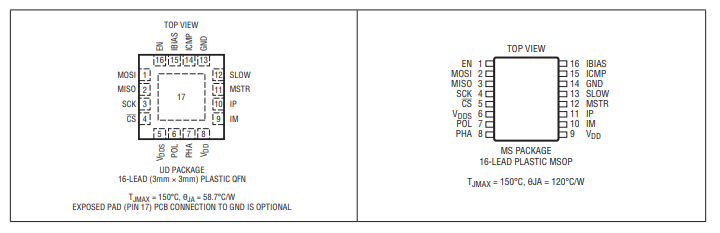

引腳配置描述
引腳功能([DN1805P])
- MOSI(引腳1/引腳2) :SPI主設備輸出/從設備輸入數據。若連接到SPI接口主設備側(MSTR引腳為高電平)的主設備SPI控制器,此引腳輸出從設備接口(MSTR引腳為低電平)的數據信號。該引腳為開漏輸出,因此需要一個外部上拉電阻連接到VDD。
- MISO(引腳2/引腳1) :SPI主設備輸入/從設備輸出數據。若連接到SPI接口主設備側(MSTR引腳為高電平)的主設備SPI控制器,此引腳接收從設備接口(MSTR引腳為低電平)的數據信號。該引腳為開漏輸出,因此需要一個外部上拉電阻連接到VDD。
- SCK(引腳3/引腳4) :SPI時鐘輸入/輸出。若連接到SPI接口主設備側(MSTR引腳為高電平)的主設備SPI控制器,此引腳接收時鐘信號。若連接到從設備側(MSTR引腳為低電平)的從設備接口,此引腳輸出時鐘信號到從設備。該引腳為推挽輸出,無需外部上拉電阻。
- CS(引腳4/引腳5) :SPI芯片選擇輸入/輸出。若連接到SPI接口主設備側(MSTR引腳為高電平)的主設備SPI控制器,此引腳選擇從設備側(MSTR引腳為低電平)的從設備接口。該引腳為推挽輸出,無需外部上拉電阻。
- VDD(引腳6/引腳7) :SPI電源輸入。輸入作為SCK和CS輸出驅動器的正電源。這些輸出的閾值電壓由VDD決定。MOSI、MISO、SCK和CS引腳高于或低于VDD的電平將被視為SPI I/O電平。在VDD和GND之間直接連接一個至少0.01μF的旁路電容。
- POL(引腳6/引腳7) :SPI時鐘極性輸入。連接到VDD或GND。有關詳細信息,請參閱“操作”部分。
- PHA(引腳7/引腳8) :SPI時鐘相位輸入。連接到VDD或GND。有關詳細信息,請參閱“操作”部分。
- VDD(引腳8/引腳9) :設備電源輸入。在VDD和GND之間直接連接一個至少0.01μF的旁路電容。
- IM(引腳9/引腳10) :隔離接口負輸入/輸出。
- IP(引腳10/引腳11) :隔離接口正輸入/輸出。
- MSTR(引腳11/引腳12) :串行接口主設備/從設備選擇。此引腳用于選擇設備是隔離接口的主設備側還是從設備側。該引腳接地(GND)時為隔離接口的從設備側。
- SLOW(引腳12/引腳13) :慢速接口選擇輸入。對于時鐘頻率要求低于200kHz的隔離接口或從設備,應將此引腳接地(GND)。對于高于200kHz的時鐘頻率,應將此引腳接VDD。
- GND(引腳13/引腳14) :設備地。
- ICMP(引腳14/引腳15) :隔離接口比較器電壓閾值輸入。此引腳連接到電阻分壓器的BIAS和GND。設置該電壓可確定隔離接口接收器比較器的閾值。ICMP引腳的閾值應設置為接收電壓。
- IBIAS(引腳15/引腳16) :隔離接口電流偏置。IBIAS到GND之間的電阻可設置隔離接口的電流電平。當設備使能且傳輸脈沖時,此引腳電壓約為2V。將一個引腳連接到IBIAS,限制IBIAS引腳上的電容不超過50pF,以保持調節IBIAS電壓的反饋電路穩定。
- EN(引腳16/引腳17) :待機使能輸入。若超過內部DLE模式功能,此引腳為高電平時,LTC6820將進入DLE模式。在LTC6820進入DLE模式后,若CS引腳為低電平至少5.7ms(當MSTR引腳為高電平)或無信號時,LTC6820將喚醒。LTC6820檢測到主設備SPI(MSTR引腳為高電平)的喚醒信號在8μs內為高電平(MSTR高電平),或檢測到從設備SPI(MSTR引腳為低電平)的喚醒信號。
- Exposed Pad(引腳17,僅QFN封裝) :裸露焊盤。可懸空或連接到設備地(GND)。

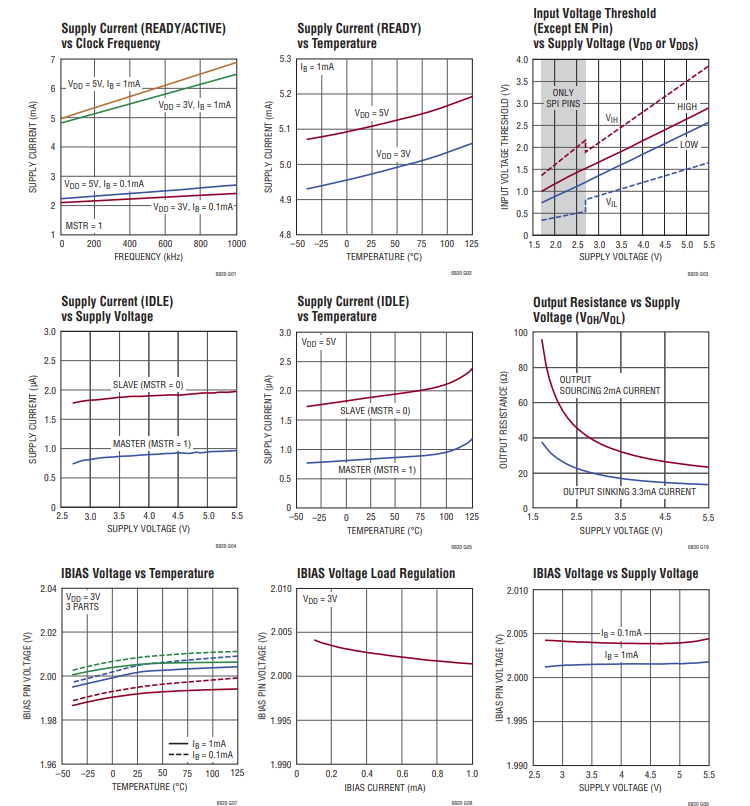

典型性能特征
框圖
