優勢和特點

• 1Mbps 隔離式 SPI 數據通信
• 可采用標準變壓器實現簡單的電流隔離
• 采用單根雙絞線的雙向接口
• 支持長達 100 米的電線
• 非常低的 EMI 敏感度和輻射
• 可針對高抗噪性或低功耗進行配置
• 針對符合 ISO26262 標準的系統進行設計
• 在大多數 SPI 系統中無需進行軟件變更
• 超低 (2μA) 的無工作電流
• 自動喚醒檢測
• 工作溫度范圍：–40°C 至 125°C
• 2.7V 至 5.5V 電源
• 可連接至所有電壓范圍為 1.7V 至 5.5V 的邏輯電源

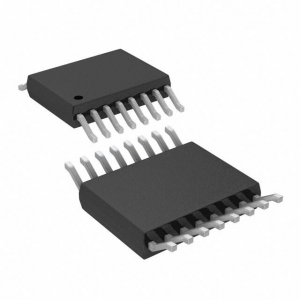

• 采用 16 引腳 QFN 封裝和 MSOP 封裝

產品詳情

LTC^?6820 可通過單個雙絞線連接在兩個隔離器件之間提供雙向 SPI 通信。每個 LTC6820 將邏輯狀態編碼為信號，并跨越一個隔離勢壘將信號傳送至另一個 LTC6820。接收 LTC6820 對傳輸信號進行解碼并把從總線驅動至適當?shù)倪壿嫚顟B(tài)。隔離勢壘可利用一個簡單的脈沖變壓器進行橋接，以實現幾百伏的隔離度。

LTC6820 采用匹配的供電和吸收電流來驅動差分信號，從而免除了增設變壓器中心抽頭的需要并降低了 EMI。接收器中的高精度窗口比較器負責檢測差分信號。驅動電流和比較器門限由一個簡單的外部電阻分壓器設定，因而使得系統能夠針對所需的電纜長度和期望的信噪比性能實施相應的優化。

Applications

• 工業網絡
• 電池監視系統
• 遠程傳感器

方框圖
