給大家?guī)?a target="_blank">Analog Devices LTC5582IDD參數特性、EDA模型下載、數據手冊下載。

LTC5582 是一個 40MHz 至 10GHz 的 RMS 功率檢測器，具有高達 57dB 的動態范圍。它能夠準確測量 AC 信號的功率，適用于各種 RF 標準，如 LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA 和 EDGE。

Analog Devices LTC5582IDD數據手冊免費下載

*附件：LTC5582IDD.pdf

Analog Devices LTC5582IDD的EDA模型免費下載
http://www.asorrir.com/p/e578597638

LTC5582IDD 是一款高性能的 RMS 功率檢測器，具有寬頻率范圍、高動態范圍、低線性度誤差和快速響應時間等特點。它適用于各種無線通信標準的功率測量和控制應用，如 LTE、WiMAX、W-CDMA 等。其緊湊的封裝和小型化設計使得它非常適合于對空間和功耗有嚴格要求的嵌入式系統。

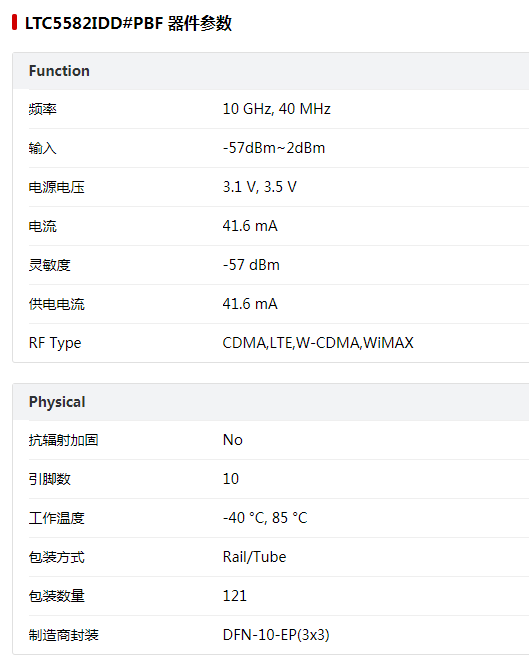

關鍵特性

• ?頻率范圍?：40MHz 至 10GHz
• ?動態范圍?：高達 57dB
• ?線性度?：在動態范圍內，線性度誤差小于 ±0.5dB（典型值）
• ?輸入阻抗?：差分輸入 400Ω//0.5Ω，單端輸入 50Ω
• ?輸出特性?：DC 電壓輸出，與輸入信號的均方根值成線性比例
• ?響應時間?：90ns 上升時間
• ?供電電壓?：3.3V（典型值），最大 3.8V
• ?封裝?：10 引腳 3mm × 3mm DFN 封裝


應用

• ?RF 功率測量?：適用于各種無線通信標準
• ?PA 功率控制?：用于功率放大器的輸出控制
• ?接收和發射增益控制?：在無線通信系統中調整接收和發射增益
• ?基站應用?：如 LTE、WiMAX 等基站中的功率監測

功能描述

• ?RMS 功率檢測?：能夠準確測量具有不同波峰因數的調制波形（如 CDMA2K、WCDMA）的 RMS 功率。
• ?單端或差分輸入?：支持單端或差分 RF 輸入信號。
• ?快速響應時間?：輸出電壓能夠快速響應輸入 RF 功率的變化。
• ?低供電電流?：典型值為 41.6mA，有助于降低系統功耗。
• ?溫度穩定性?：在 -40°C 至 125°C 的溫度范圍內保持性能穩定。

電氣特性

• ?輸入頻率范圍?：40MHz 至 10GHz
• ?輸入功率范圍?：單端輸入 -57dBm 至 2dBm（根據頻率變化）
• ?輸出斜率?：約 29.5mV/dB（典型值）
• ?對數截距?：約 -86.2dBm（典型值）
• ?溫度漂移?：在 -40°C 至 125°C 范圍內，輸出變化小于 ±0.5dB

封裝與引腳

• ?封裝類型?：10 引腳 3mm × 3mm DFN 封裝

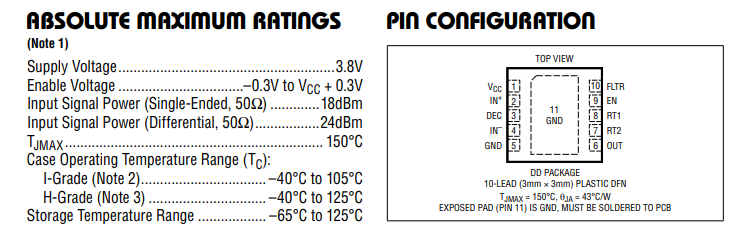

• ?引腳配置?：包括電源引腳（VCC）、RF 輸入引腳（IN+ 和 IN-）、公共模式解耦引腳（DEC）、濾波引腳（FL TR）、使能引腳（EN）和輸出引腳（VOUT）等。


操作條件

• ?工作溫度范圍?：I 級 -40°C 至 105°C，H 級 -40°C 至 125°C
• ?存儲溫度范圍?：-65°C 至 125°C

典型應用電路

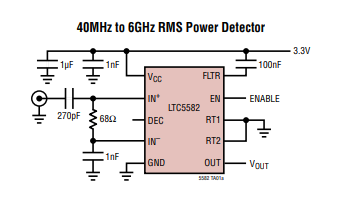

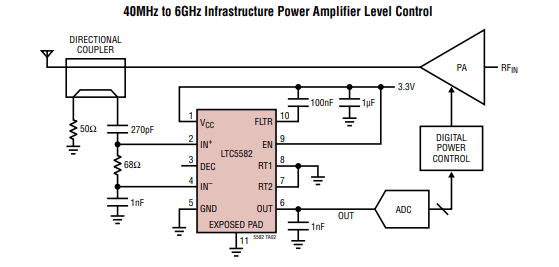

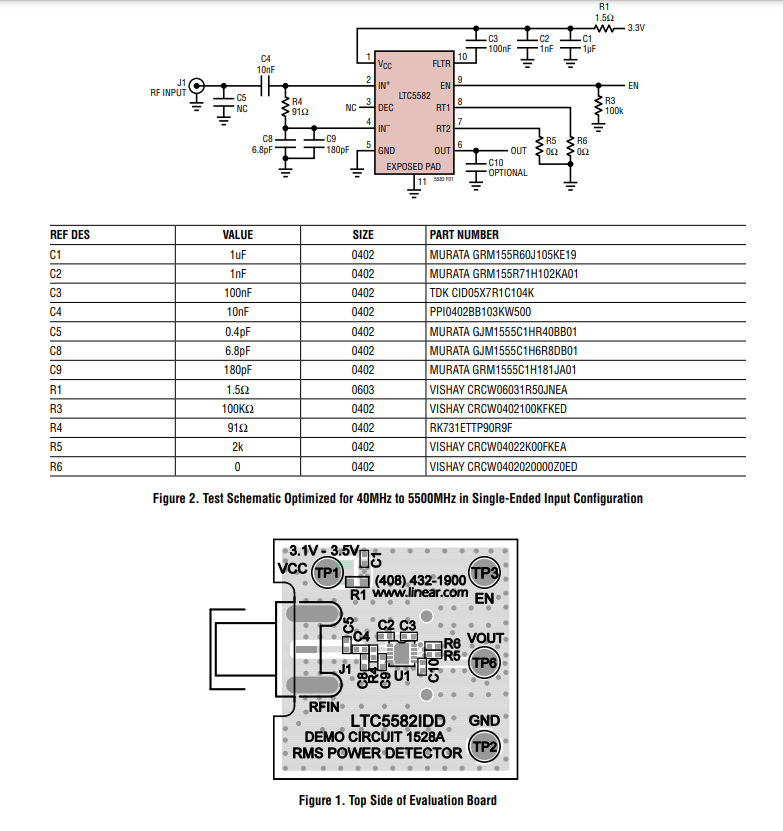

在數據手冊文檔提供了典型的評估板和測試電路圖，包括單端輸入配置和差分輸入配置，以及輸入匹配網絡和輸出濾波網絡的示例。大家可以參考。
