LTC5582 具 57dB 動態范圍的 40MHz 至 10GHz RMS 功率檢波器

數據： LTC5582產品技術英文資料手冊

優勢和特點

頻率范圍：40MHz 至 10GHz
線性動態范圍：高達 57dB
高波峰因數調制波形的準確 RMS 功率測量
在整個溫度范圍內提供了出色的準確度：±0.5dB (典型值)
在動態范圍之內實現低線性度誤差
單端或差分 RF 輸入
快速響應時間：90ns 上升時間
低電源電流：41.6mA (在 3.3V 時的典型值)

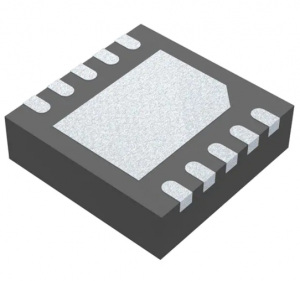

小外形 3mm x 3mm DFN10 封裝

產品詳情

LTC5582是一款40MHz至10GHz RMS響應功率檢波器。根據頻率不同，它能夠?qū)哂楔C60dBm至2dBm寬動態范圍的交流信號進行準確功率測量。可將等效dB標度值中的交流信號功率精確地轉換為線性坐標系上的直流電壓，與輸入信號波形的波峰因數無關。LTC5582適合精密RF功率測量和電平控制，適用于各種RF標準，包括LTE、WiMAX、W-CDMA、CDMA2000、TD-SCDMA和EDGE。直流輸出利用能夠驅動高電容負載的輸出阻抗放大器進行緩沖。更多信息請咨詢工廠。該器件采用10引腳3mm × 3mm DFN封裝。它與LT5570引腳兼容。
