了解ISL28022的電流和功率計算應用筆記
本應用筆記討論數字電源監控器(DPM) ISL28022的內部計算程序。它解釋了數據寄存器的位格式，并舉例說明了內部數學處理器從測得的分流和總線電壓導出電流和功率值的程序步驟。本應用筆記是ISL28022數據手冊的摘要。
附件：*附件：R13AN0021：了解 ISL28022的電流和功率計算.pdf
ISL28022通過將測得并存儲的分流電壓Vshunt乘以用戶定義的校準值CAL來計算負載電流I_。當電流值可用時，ISL28022通過將測量和存儲的總線電壓Vbus乘以計算的電流值IL來計算功率(圖1)。

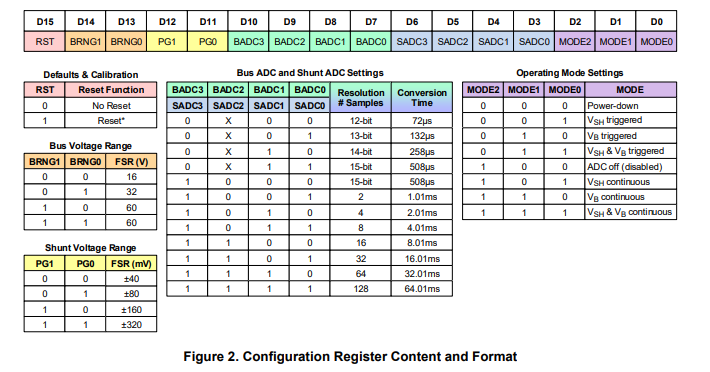

在進行任何測量之前，用戶必須將器件配置存儲在配置寄存器中(圖2)。
用戶可以通過設置位MODEO:
MODE2來選擇八種可能的工作模式之一；
通過設置位SADCO: SADC3來選擇十二種ADC轉換模式之一；
通過設置位BADC0: BADC3來選擇十二種ADC轉換模式之一；
通過設置位PG0: PG1來選擇四種滿量程范圍之一；
通過設置位BRNG0: BRNG1來選擇總線電壓三種滿量程范圍之一

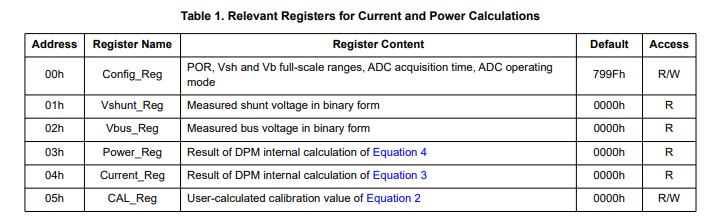

除了配置寄存器之外，電流和功率計算所需的寄存器是校準寄存器以及分流和總線電壓、電流和功率的數據寄存器(表1)。
