概述
LTM2883 是一款完整的電流數字 μModule^?^ 隔離器。 其無需使用外部組件。 單個 3.3V 或 5V 電源通過一個集成型隔離式 DC/DC 轉換器為接口的兩側供電。 一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。

可用選項符合 SPI 和 I^2^C (僅限主控器模式) 規范。

隔離側包括標稱值為 ±12.5V 和 5V 的電源，它們各能提供 20mA 以上的負載電流。 每個電源都可以采用單個外部電阻器從其標稱值進行調節。

耦合電感器和一個隔離式電源變壓器在輸入和輸出邏輯接口之間提供了 2500VRMS 的隔離度。 該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓范圍。 在共模瞬變 >30kV/μs 的情況下，通信不會出現中斷。
數據表：*附件：LTM2883具可調±12.5V和5V穩定電源的SPI 數字或 I2C μModule隔離器技術手冊.pdf

應用

• 隔離型 SPI 或 I^2^C 接口
• 工業系統
• 測試與測量設備
• 斷開接地環路

特性

• 達到 UL1577 規格可在 1 分鐘承受 2500VRMS
  • UL 認證文件編號 E151738
• 隔離型可調 DC 電源：
  • 3V 至 5V (在高達 30mA)
  • ±12.5V (在高達 20mA)
• 無需外部組件
• SPI (LTM2883-S) 或 I^2^C (LTM2883-I) 選項
• 可承受高共模瞬變：30kV/μs
• 高速操作：
  • 10MHz 數字隔離
  • 4MHz / 8MHz SPI 隔離
  • 400kHz I^2^C 隔離
• 3.3V (LTM2883-3) 或 5V (LTM2883-5) 工作電壓
• 1.62V 至 5.5V 邏輯電源
• 可在隔離勢壘兩端提供 ±10kV ESD HBM
• 共模工作電壓：560VPEAK
• 低電流停機模式 (<10μA)
• 扁平 (15mm x 11.25mm x 3.42mm) BGA 封裝

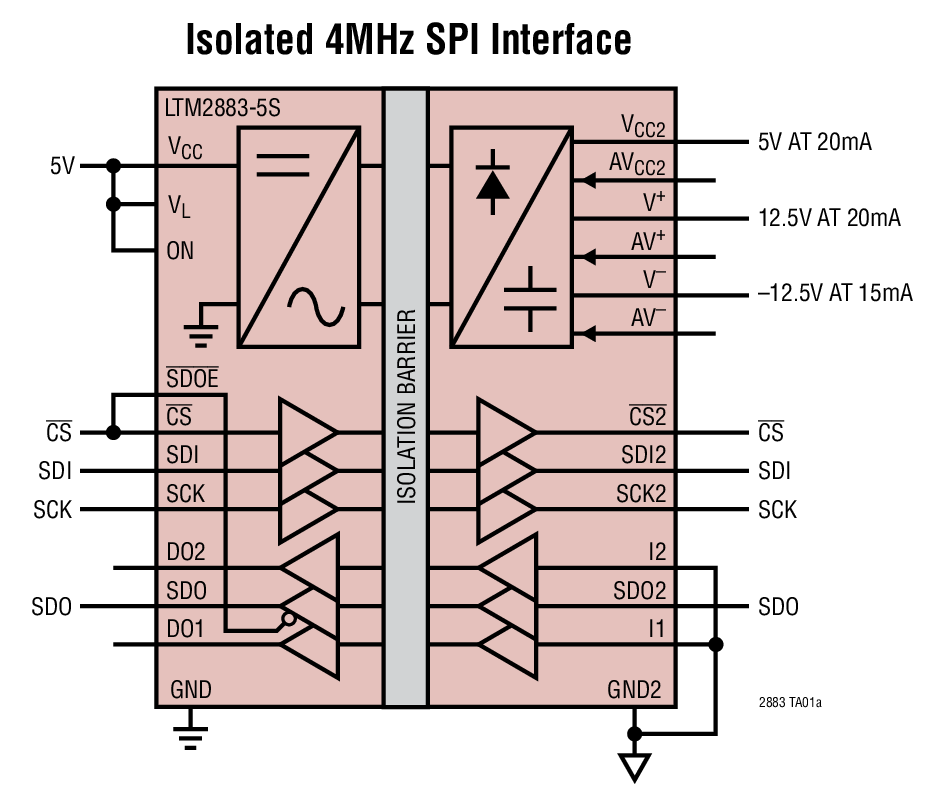

典型應用

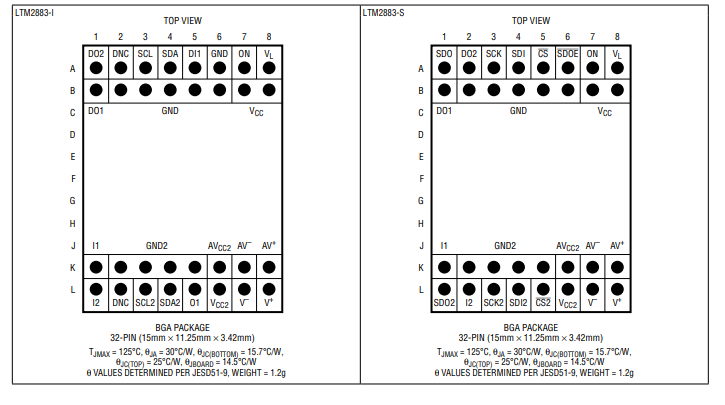

引腳配置描述

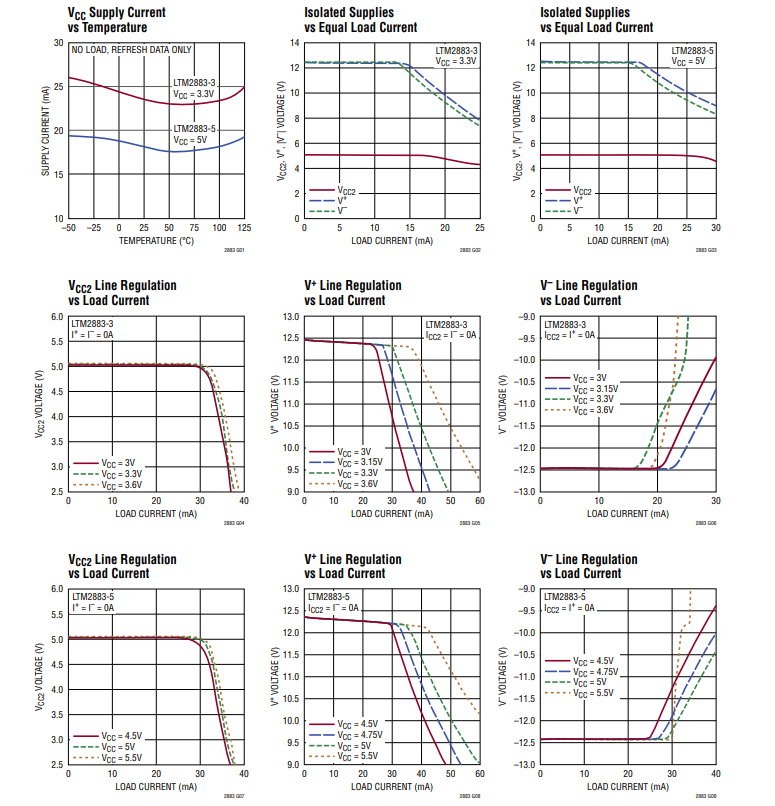

典型性能特征

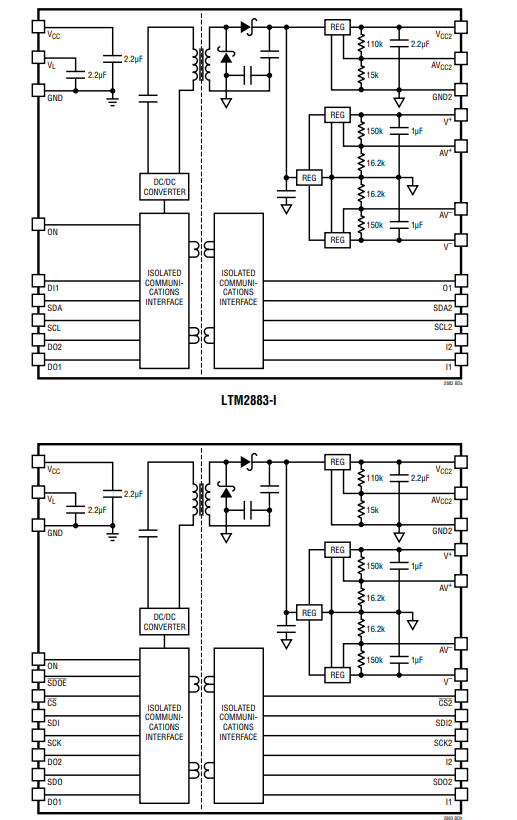

框圖

應用信息

概述

LTM2883 數字 μModule 隔離器提供了一個電氣隔離的穩健邏輯接口，由集成的、經過調節的 DC/DC 轉換器供電，具備完整的去耦電容。LTM2883 非常適合用于 LTM2883 可處理不同電壓網絡的應用場景，能夠阻隔地電位差、消除地環路并實現跨平面的共模瞬態防護。其無差錯運行通過出色的噪聲隔離，在共模事件下保持 30kV/μs 的性能。

隔離器 μModule 技術

LTM2883 采用隔離器 μModule 技術，在單個封裝內集成了信號、電源和隔離勢壘。隔離柵兩側的信號通過無脈沖變壓器編碼和傳輸，該變壓器采用 μModule 基板內的繞組形成。這種系統具備完整的數據、差錯檢測、安全關斷、故障保護和極端高擺率模式，為雙向信號提供了強大的解決方案，實現了真正的隔離。μModule 技術提供了將具有多個穩壓器的隔離信號與強大的隔離式 DC/DC 轉換器集成在一個小封裝內的方法。

DC/DC 轉換器

LTM2883 包含一個完全集成的 DC/DC 轉換器，包括變壓器，因此無需外部組件。邏輯側采用全橋驅動器，工作在 2MHz，通過單個變壓器與 AC 耦合，以避免變壓器飽和驅動電容電感。一系列 DC 阻塞電容可防止變壓器對初級電壓進行全波整流，這種拓撲結構允許采用單個二極管，如中心抽頭全波橋，消除了由二次側不平衡引起的變壓器飽和。

DC/DC 轉換器連接到一個低壓差穩壓器（LDO），以提供穩定的 5V 輸出。

一個集成的升壓轉換器產生一個穩定的 14V 電源和一個引導泵浦 - 14V 電源。這些軌通過兩個增強型穩壓器調節到 12.5V - 12.5V 電源。12.5V 電源的性能通過加載 12.5V 電源得到提升，負載電流為 1.5mA 足以改善 12.5V 輸出的靜態和動態負載調節特性。增加的負載使升壓穩壓器能夠持續運行，進而改善反相電荷泵的調節。

內部電源電流來自 V_{CC2} 和 V^+，最小為 20mA 的電流來自 V_{CC2} 到 V^-，15mA 來自 V^+ 到 V^-。V_{CC2} 和 V_{CC} 各通過 2.2μF 陶瓷電容去耦，V^+ 和 V^- 通過 1μF 陶瓷電容去耦。

V_L 邏輯電源

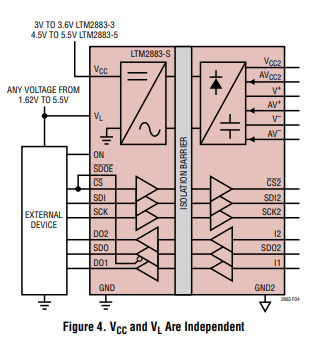

一個獨立的邏輯電源引腳 V_L 允許 LTM2883 與圖 4 中所示的 1.62V 至 5.5V 的任何邏輯信號接口。

V_{CC} 和 V_L 之間沒有相互依賴性；它們可以在其指定的工作范圍內同時在任何電壓下運行，順序不限。V_L 內部通過一個 2.2μF 電容去耦。
