概述
LTM2887 是一款完整的電流數字 μModule (微型模塊) 隔離器。該器件無需使用外部組件。單個 3.3V 或 5V 電源通過一個集成的隔離式 DC/DC 轉換器為接口的兩側供電。一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。

可用選項符合 SPI 和 I^2^C (僅限主控器模式) 規范。

隔離側包括兩個標稱值為 5V 的電源 (具有可編程電流限制功能)，它們各能提供超過 100mA 的負載電流。這些電源可以采用單個外部電阻器從其標稱值進行調節。

耦合電感器和一個隔離式電源變壓器在輸入和輸出邏輯接口之間提供了 2500VRMS 的隔離度。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓范圍。在共模瞬變 >30kV/μs 的情況下，通信不會出現中斷。
數據表：*附件：LTM2887具雙可調5V穩壓器的SPI 數字或I2C μModule隔離器技術手冊.pdf

應用

• 隔離型 SPI 或 I^2^C 接口
• 工業系統
• 測試與測量設備
• 斷開接地環路

特性

• 6 通道邏輯隔離器：2500VRMS (持續 1 分鐘)
• 正待 UL-CSA 標準認可文檔 ＃E151738
• 隔離型 DC 電源：
  • 1.8V 至 5V 邏輯電源 (在高達 100mA)
  • 0.6V 至 5V 輔助電源 (在高達 100mA)
• 無需外部組件
• SPI / 數字 (LTM2887-S) 或 I^2^C (LTM2887-I) 選項
• 可承受高共模瞬變：30kV/μs
• 高速操作：
  • 10MHz 數字隔離
  • 4MHz / 8MHz SPI 隔離
  • 400kHz I^2^C 隔離
• 3.3V (LTM2887-3) 或 5V (LTM2887-5) 工作電壓
• 1.62V至5.5V（LTM3886-S）或3V至5.5 V（LTM2886-I）邏輯電源
• 可在隔離勢壘兩端提供 ±10kV ESD HBM
• 最大連續工作電壓：560VPEAK
• 低電流停機模式 (<10μA)
• 扁平 15mm x 11.25mm x 3.42mm BGA 封裝

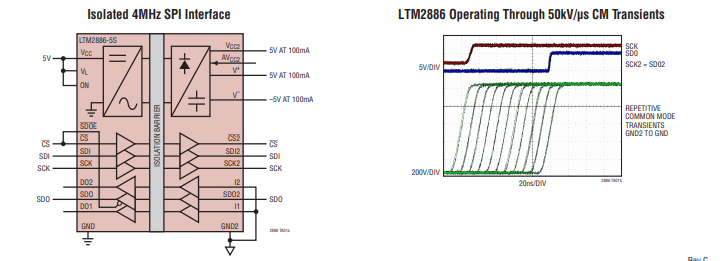

典型應用

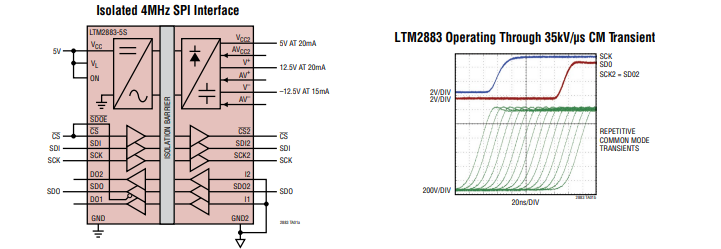

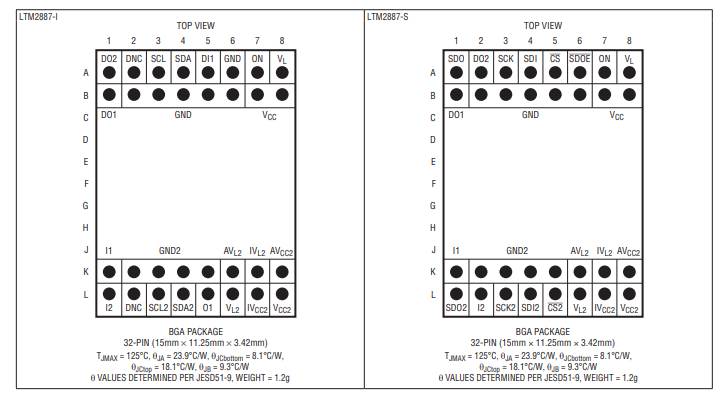

引腳配置描述

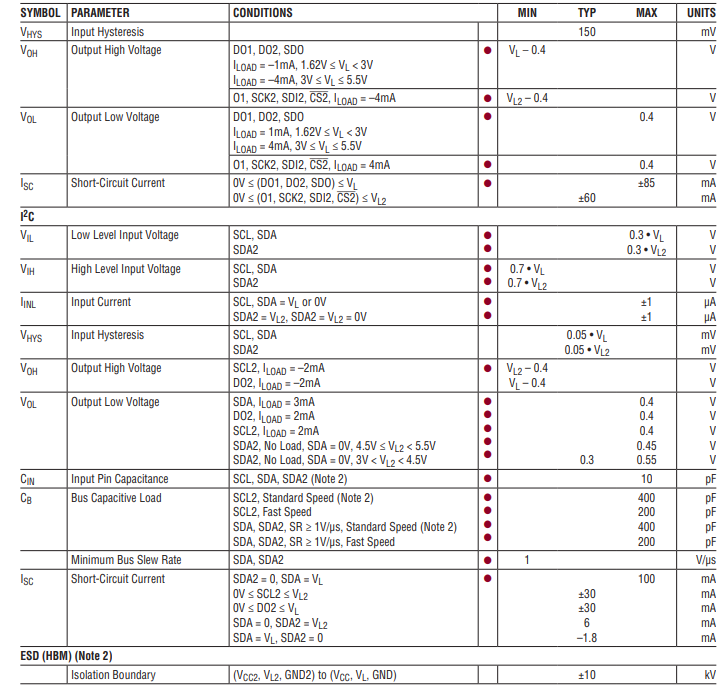

電特性

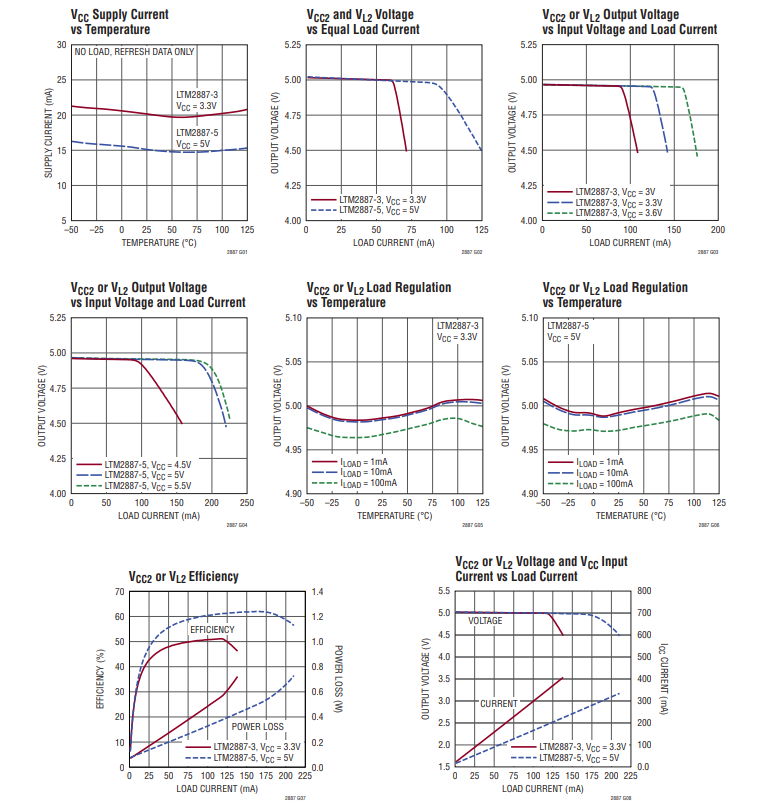

典型性能特征

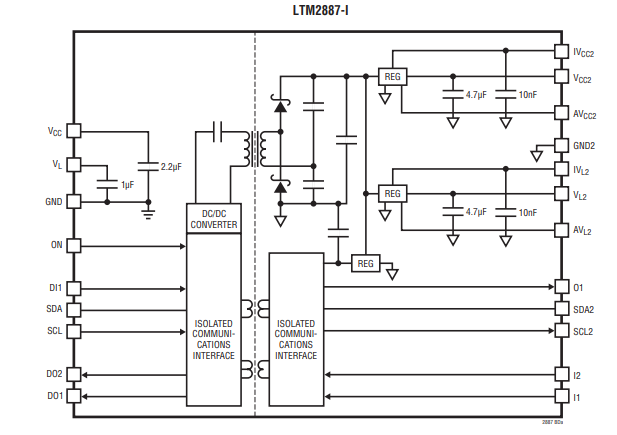

框圖

應用信息

概述

LTM2887數字μModule隔離器提供電流隔離的穩健型邏輯接口，由集成式穩壓直流/直流轉換器供電，自帶去耦電容。LTM2887適用于存在高電壓差的網絡，其隔離功能可阻斷接地環路，極大地抑制共模瞬變和極端瞬態干擾。在常見噪聲事件中，連續運行可承受超過30 kV/μs的共模瞬變，實現出色的噪聲隔離。

隔離器μModule技術

LTM2887利用隔離器μModule技術，在隔離屏障間傳輸信號。隔離屏障另一側的信號被編碼為脈沖，通過μModule內的無芯變壓器傳輸。該系統具備數據回讀、錯誤檢查、故障安全停機、抗極端共模干擾能力，為雙向信號隔離提供可靠解決方案。μModule技術可將隔離信號與多穩壓器及強大的直流/直流轉換器集成在一個小封裝內。

直流/直流轉換器

LTM2887包含一個完全集成的直流/直流轉換器，包括變壓器，無需外部元件。邏輯側包含一個半橋驅動器，以1.6MHz的頻率運行，單端耦合至單變壓器初級。串聯直流阻斷電容可防止變壓器因占空比不平衡而飽和。變壓器對初級電壓進行整流，然后通過中心抽頭全波橋和二極管降至次級電壓，該拓撲結構可實現二次側零紋波。

三個低壓差穩壓器（LDO）連接到輸出電壓軌。一個LDO為內部電路供電，不可使用。另外兩個LDO分別為VCC2和VISO輸出提供約5V的穩壓電壓。內部電源解決方案足以從VCC2和VL為VCC提供至少100nA的電流，VCC2和VL分別通過4.7μF和2.2μF電容旁路。

邏輯電源

邏輯電源引腳VL使LTM2887能夠在1.62V至5.5V（LTM2886 - S）或3V至5.5V（LTM2887 - I）范圍內與邏輯信號接口。只需將所需的邏輯電源連接到VL即可。

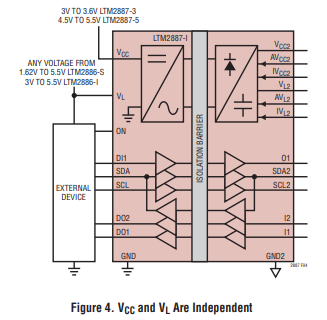

VCC和VL之間沒有電氣連接，它們可以在任何電壓下同時運行，且順序任意。VL在內部通過1μF電容旁路。

熱插拔安全性

在向LTM2887的電源VCC或VL供電時需格外小心，因為集成陶瓷電容的高Q特性與寄生電感可能導致顯著振鈴，超過LTM2887的最大電壓額定值并造成損壞。有關詳細討論，請參閱凌力爾特應用筆記88《陶瓷輸入電容可能導致過電壓瞬變》。
