概述
LTM2886 是一款完整的電流數字 μModule ^?^ (微型模塊) 隔離器。其無需使用外部組件。單個 3.3V 或 5V 電源通過一個集成型隔離式 DC/DC 轉換器為接口的兩側供電。一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。

可用選項符合 SPI 和 I^2^C (僅限主控器模式) 規范。

隔離側包括固定的 ±5V 電源和可調的 5V 電源，它們各能提供 100mA 以上的負載電流。5V 可調電源可以采用一個外部分壓器進行設置。

耦合電感器和一個隔離式電源變壓器在輸入和輸出邏輯接口之間提供了 2500VRMS 的隔離度。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓范圍。在共模瞬變 >30kV/μs 的情況下，通信不會出現中斷。
數據表：*附件：LTM2886具固定±5V和可調5V穩定電源的SPI數字或I2C μModule隔離器技術手冊.pdf

應用

• 隔離型 SPI 或 I^2^C 接口
• 工業系統
• 測試與測量設備
• 斷開接地環路

特性

• 6 通道邏輯隔離器：2500V ~RMS ~ (持續 1 分鐘)
• 正待 UL-CSA 標準認可文檔 ＃E151738
• 隔離型 DC 電源：
  • 3V 至 5V 可調 (在高達 100mA)
  • ±5V 固定 (在高達 100mA)
• 無需外部組件
• SPI / 數字 (LTM2886-S) 或 I^2^C (LTM2886-I) 選項
• 可承受高共模瞬變：30kV/μs
• 高速操作：
  • 10MHz 數字隔離
  • 4MHz / 8MHz SPI 隔離
  • 400kHz I^2^C 隔離
• 3.3V (LTM2886-3) 或 5V (LTM2886-5) 工作電壓
• 1.62V至5.5V（LTM3886-S）或3V至5.5 V（LTM2886-I）邏輯電源
• 可在隔離勢壘兩端提供 ±10kV ESD HBM
• 最大連續工作電壓：560VPEAK
• 低電流停機模式 (<10μA)
• 扁平 (15mm x 11.25mm x 3.42mm) BGA 封裝

典型應用

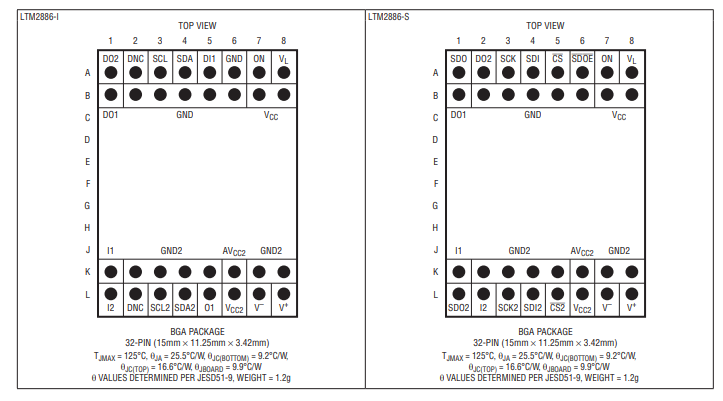

引腳配置

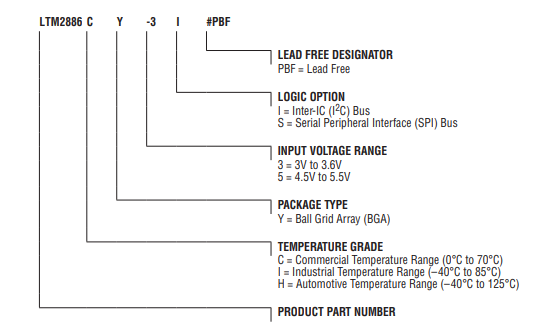

產品選擇指南

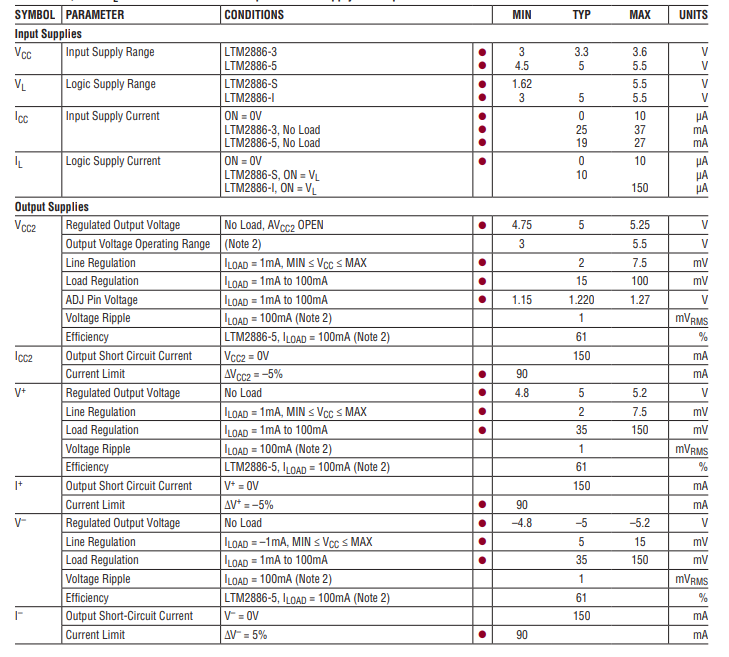

電特性

典型性能特征

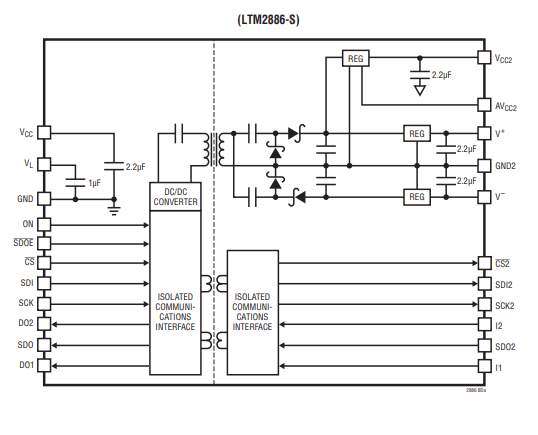

框圖

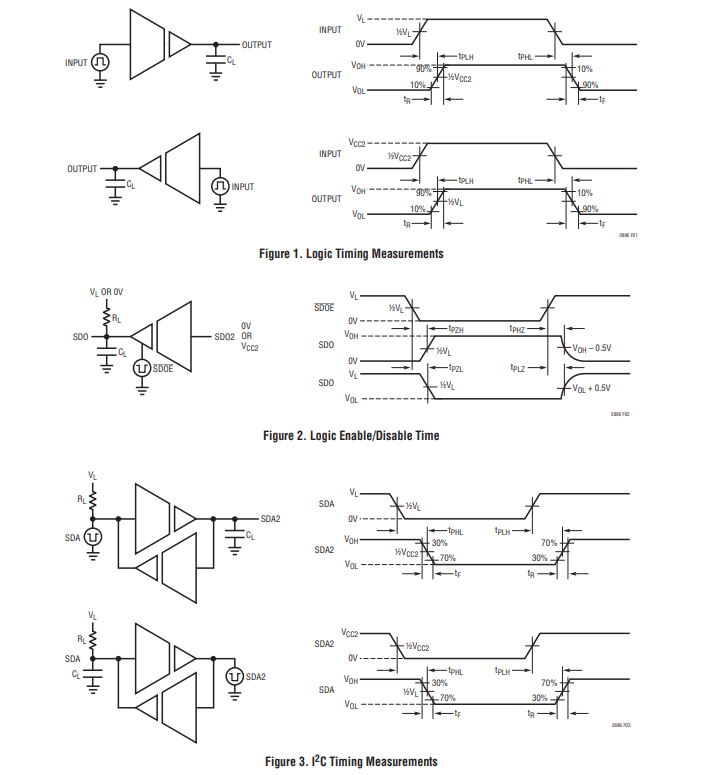

測試電路

應用信息

概述

LTM2886 數字 μModule 隔離器提供電流隔離的穩健型邏輯接口，由集成式穩壓直流 / 直流轉換器供電，自帶去耦電容。LTM2886 適用于存在高電壓差的網絡，其隔離功能可阻斷接地環路，極大地抑制共模瞬變和極端瞬態干擾。在常見噪聲事件中，連續運行可承受超過 30 kV/μs 的共模瞬變，實現出色的噪聲隔離。

隔離器 μModule 技術

LTM2886 利用隔離器 μModule 技術，在隔離屏障間傳輸信號和電能。隔離屏障另一側的信號被編碼為脈沖，通過 μModule 內的無芯變壓器傳輸。該系統具備數據回讀、錯誤檢查、故障安全停機、抗極端共模干擾能力，為雙向信號隔離提供可靠解決方案。μModule 技術可將隔離信號與多穩壓器及強大的直流 / 直流轉換器集成在一個小封裝內。

直流 / 直流轉換器

LTM2886 包含一個完全集成的直流 / 直流轉換器，包括變壓器，無需外部元件。邏輯側包含一個半橋驅動器，以 1.6MHz 的頻率運行，單端耦合至單變壓器初級。串聯直流阻斷電容可防止變壓器因占空比不平衡而飽和。變壓器對初級電壓進行整流，然后通過四倍壓器將其轉換為次級電壓，該拓撲結構可消除因次級不平衡導致的變壓器飽和問題。

四倍壓器中間接地，產生對稱的正電壓軌和負電壓軌。正電壓軌通過兩個低壓差穩壓器（LDO）進行穩壓，產生 VC2 和 V+；負電壓軌也通過一個 LDO 進行穩壓，產生 VDO。

每個電壓軌能夠輸出 100mA 的電流，總輸出功率能力約為 1W。所有電壓軌均通過 2.2μF 陶瓷電容進行旁路。

VL 邏輯電源

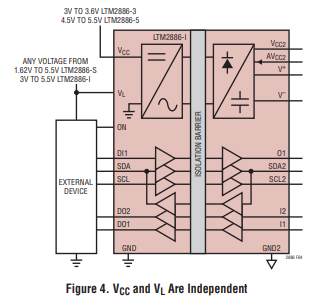

獨立的邏輯電源引腳 VL 使 LTM2886 能夠在 1.62V 至 5.5V（LTM2886 - S）或 3V 至 5.5V（LTM2886 - I）范圍內與邏輯信號接口，如圖 4 所示。只需將所需的邏輯電源連接到 VL 即可。

VCC 和 VL 之間沒有電氣連接，它們可以在任何電壓下同時運行，且順序任意。VL 在內部通過 1μF 電容旁路。
