概述
LTM2893 是一款采用 ADC 控制信號的高速隔離型 μModule (微型模塊) SPI 接口。 LTM2893 專為隔離 1Msps 高分辨率 18 位 SAR ADC (例如:LTC2338 和相似的器件系列) 而優化,并能夠與大多數通用型 ADC 對接。 LTM2893-1 專為隔離需要把配置設定值寫入 ADC 的 LTC2348 和相似的同時采樣 ADC 系列而優化。 LTM2893 可隔離轉換起動、實施信號采樣,并具有非常低的孔徑抖動 (30ps) 和低延遲 (20ns)。
接口實現了快的吞吐速率和無周期延遲,從而使 LTM2893 成為眾多應用的理想選擇。 LTM2893 具有一個高速 SPI 兼容型串行端口,可支持 1.71V 至 5.5V 邏輯電壓,并能針對具有 8 至 32 位 SPI 字長的 ADC 進行配置。 另外,該器件還可隔離用于控制模擬多路復用器或增益設定值的三個選擇信號 (SA、SB、SC)。
隔離勢壘可耐受邏輯接口與 LTM2893 的隔離側之間大的電壓地變化。 在速度高于 50kV/μs 的電壓瞬變過程中能保持不間斷的通信。
數據表:*附件:LTM2893 LTM2893-1 100MHz隔離型ADC串行接口技術手冊.pdf
應用
- 遙感
- 高速數據采集
- 工業過程控制
- 測試和測量設備
特性
- 隔離型接口:6000V
RMS(持續 1 分鐘) - 正待 UL-CSA 標準認可
- 100MHz SPI 兼容型 I/O
- 可配置 SPI 字長:8 至 32 位
- 低抖動轉換起動 (30ps
RMS) - 支持同時采樣的 ADC
- 只讀 (LTM2893),讀 / 寫 (LTM2893-1)
- 三個隔離式多路復用器選擇信號
- 1.71V 至 5.5V I/O 電壓
- 3V 至 5.5V 電源電壓
- 可承受高的共模瞬變
- 15mm x 6.25mm BGA 封裝
典型應用

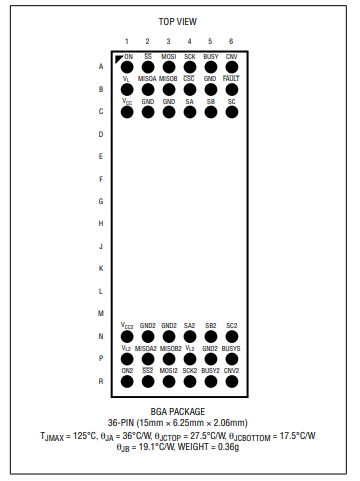

引腳配置

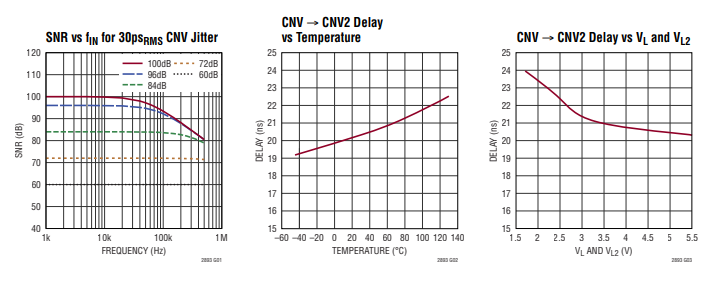

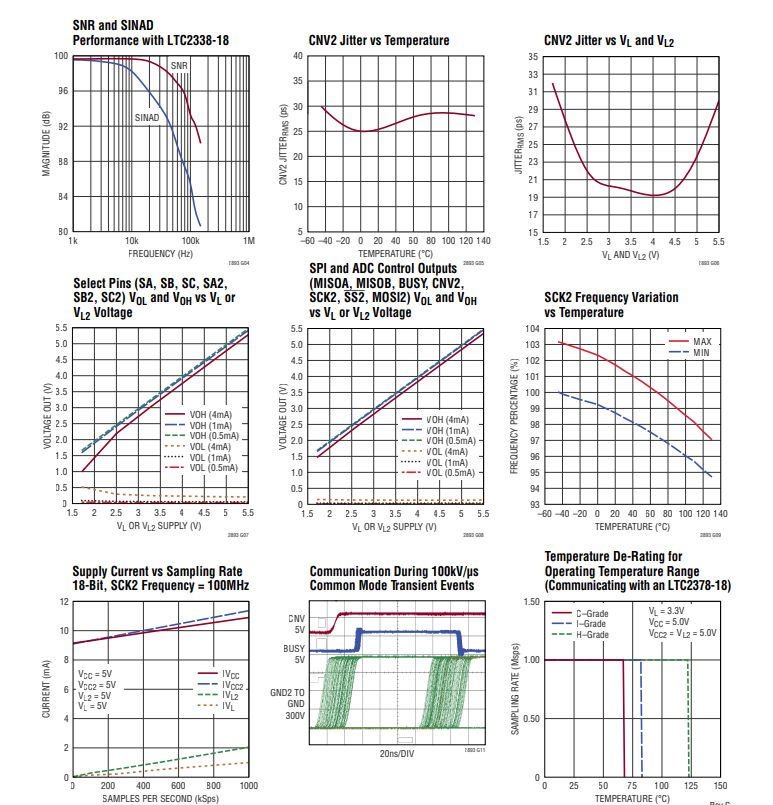

典型性能特征

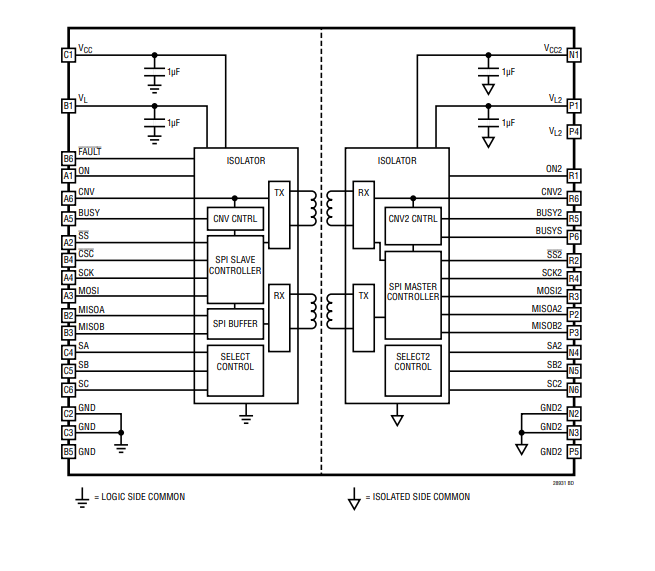

框圖
應用信息
SPI 總線缺乏正式標準,因此存在多種實現方式,包括協議、位長度和信號極性。在具有串行外設接口(SPI)的設備領域中,LTM2893 必須符合標準 SPI 協議的名義設置。
首先,LTM2893 的運行模式類似于 (0, 0) 模式。數據在 SCK 的上升沿捕獲和移位。所有建立和保持時間特性均與 SCK 的上升沿相關。在標準的 (0, 0) SPI 模式中,數據在 SCK 的下降沿變化。注意數據的建立時間,以便在 SCK 上升沿之前數據穩定。對于選定的時鐘頻率(100MHz 和 66MHz),LTM2893 會更改 MISO 和 MOSI 數據,并在 SCK 上升沿之前留出時間讓數據更改、穩定并準備好進行下一次上升沿讀取。
其次,SCK 和 SS 必須專門用于讀 / 寫數據的操作。在一些使用 SCK 作為轉換時鐘的 ADC 中,額外的接口時鐘功能用于 SPI 端口。過多的 SCK 轉換會使 FALLT 引腳作為 SPI 緩沖器欠運行。隔離側將根據配置計數轉換 SCK2 時鐘,并在 SCK2 超出范圍時不進行轉換。
從設備選擇(SS)是低電平有效,并觸發 SPI 傳輸。使用 LTM2893 時,如果單個 ADC 未使能,邏輯側可將驅動低電平,正常運行,隔離側的 SS2 可保持打開狀態。否則,SS 必須返回到高電平,然后再次驅動低電平以清除故障引腳。LTM2893 - 1 要求 SS 拉低以幀化 SPI 傳輸。
CNV 上的上升沿啟動轉換。CNV 的下降沿被忽略。CNV2 的下降沿通常在 CNV 上升沿后的 1 到 5 個 SCK 周期內生成。CNV2 的脈沖寬度取決于配置的 SCK2 頻率。SCK2 頻率為 40MHz 或更高時,脈沖寬度為 40ns;SCK2 頻率為 33MHz 時,脈沖寬度為 60ns。
具有或不具有轉換啟動或忙引腳的 ADC 與 LTM2893 兼容。直接連接到 CNV2 和 BUSY2 引腳的 ADC 會忽略轉換啟動信號,并且在轉換完成之前一直將忙信號保持為高電平。預期轉換啟動信號的作用是啟動轉換,忙信號的作用是在轉換完成時變低。預期轉換啟動信號且無忙信號的 ADC 在轉換開始時允許讀取先前的 SPI 結果。連接 CNV2 信號將使 ADC 轉換開始,并在轉換完成時從 ADC 讀取 BUSY2 信號。預期忙信號但無轉換啟動信號的 ADC 在轉換進行時允許讀取先前的 SPI 結果。連接 CNV2 信號將使 ADC 轉換開始,并在轉換進行時從 ADC 讀取 BUSY2 信號。這將強制 LTM2893 讀取轉換完成后 CNV2 信號變低時的 ADC 數據。圖 15 以 LTC2314 - 14 為例展示了這種操作。
定時與控制
轉換信號 CNV 會啟動轉換,并開始控制 BUSY 輸出和 ADC 結果收集的過程。一旦啟動轉換,在當前轉換過程完成之前,不會啟動新的轉換,并且在 CNV 上升沿被檢測到后,ADC 結果可能會出現新的結果或舊數據。只要 BUSY 輸出表示轉換階段,CNV 上升沿就會被忽略,結果在最顯著位準備好重新分配時進行重新分配。在結果重新分配之前,從數字接口讀取數據會返回錯誤結果,并設置錯誤標志。為使串行數字接口共享,SS 輸入允許將隔離側的 SS 輸入與其他設備進行異或。當設備計數為 1 時,SS 輸入可能會根據每次時鐘上升沿在高電平和低電平之間切換,以便在 BUSY 輸出變低后讀取 ADC 結果。在每次 SCK 上升沿,MISO 上的結果讀取將清除錯誤報告并清除數據。讀取外部主控制器上的 MISO 和結果引腳。下一個數據突發將控制誤讀并在轉換進行時保持結果。
-
