概述
LTM2895 是一款采用 DAC 控制信號的高速隔離型 μModule ^?^ (微型模塊) SPI 接口，該器件專為隔離LTC 的通用型 DAC 系列和隔離通用型 SPI 接口而設計。 LTM2895 可與具有一個模式 (0, 0) SPI 接口的 DAC 和通用型器件配合使用。

該接口實現了快的數據吞吐速率，從而使 LTM2895 成為眾多應用的理想選擇。 高速 SPI 兼容型串行端口支持 1.71V 至 5.5V 邏輯電源。 LTM2895 面向通用的 SPI 和數模轉換器應用。

隔離勢壘可耐受邏輯接口與 LTM2895 的隔離側之間大的電壓地變化。 在速度高于 50kV/μs 的電壓瞬變過程中能保持不間斷的通信。
數據表：*附件：LTM2895 100MHz隔離型DAC SPI串行接口技術手冊.pdf

應用

• 遠程接口控制
• 工業過程控制和自動化
• 測試和測量設備
• 斷開接地環路

特性

• 隔離型接口：6000VRMS (持續 1 分鐘)
• 正待 UL-CSA-IEC 標準認證
• 100MHz SPI 兼容型 I/O
• 可配置 SPI 字長：8 至 32 位
• 支持兩個隔離型芯片選擇
• 對下降沿敏感的低抖動 LOAD
• 三個隔離式控制或多路復用器信號
• 1.71V 至 5.5V I/O 電壓
• 3V 至 5.5V 電源電壓
• 高的抗共模瞬變能力
• 15mm x 6.25mm BGA 封裝

典型應用

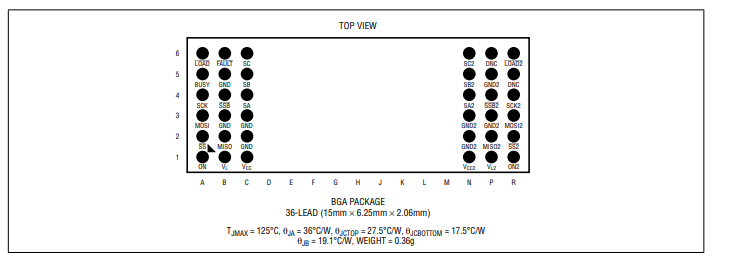

引腳配置描述

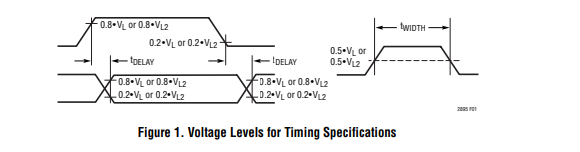

時序規格

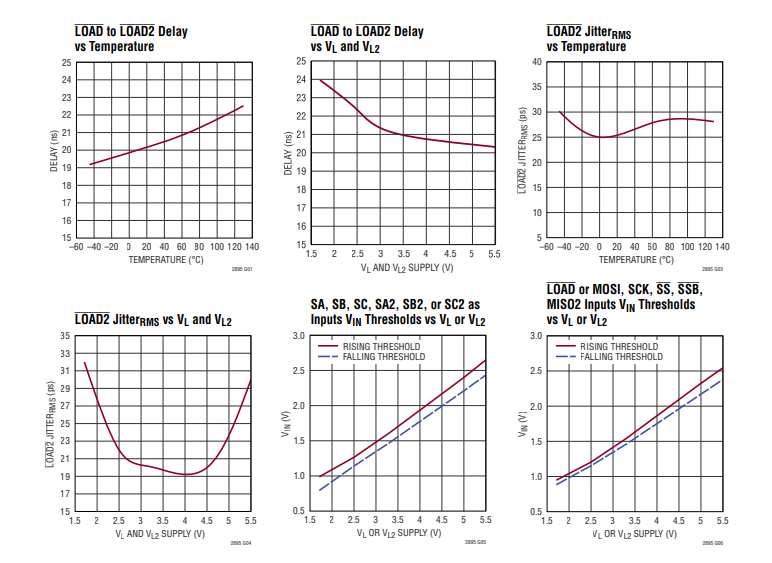

典型性能特征

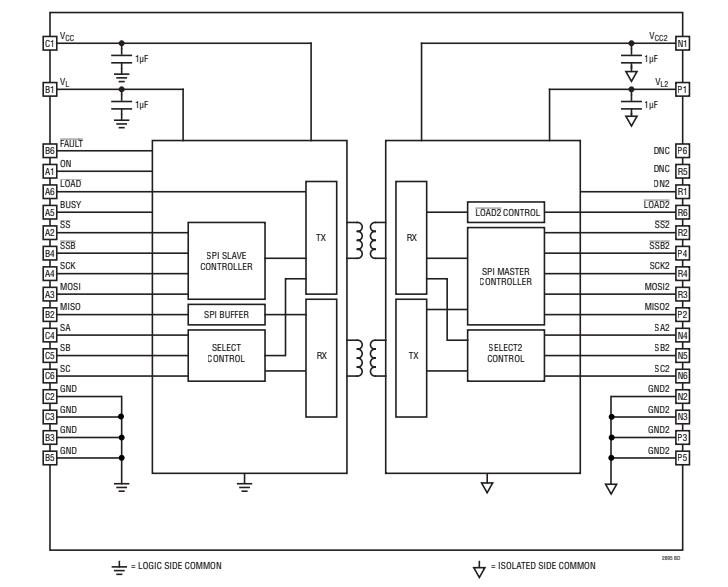

框圖

應用信息

概述

LTM2895 μModule 收發器提供電流隔離的穩健型 SPI 接口，包括去耦電容。這款靈活的器件支持多種配置和 SCK 頻率。LTM2895 非常適合打破接地環路、進行噪聲隔離、保護設備，或在不同接地參考之間進行電平轉換。其誤差免費運行通過常見模式瞬變超過 50kV/μs 得以維持，提供出色的噪聲隔離。

LTM2895 可直接用于大多數 500kHz 至 50MHz 的四線 SPI 應用，無需任何配置。為滿足其他 SPI 和數模轉換器（DAC）應用的特定需求，LTM2895 可通過配置寄存器進行個性化設置，提供八種頻率和八種字長選擇。LTM2895 作為主從 SPI 接口運行，邏輯側作為主設備，隔離側作為從設備。僅必要的信號邊沿會跨越隔離屏障傳輸，SPI 模式在隔離側重新創建。從隔離側回讀的數據會暫時存儲，因此會有一個字延遲。圖 9 展示了 LTM2895 的 SPI 接口時序圖。此外，還包含額外的隔離信號，以支持隔離式 SPI 設備的功能。DAC 支持 LOAD DAC 輸入，可用于更新其輸出。復位、清零或多路復用功能等功能由雙向隔離信號 SA、SB 和 SC 支持。故障檢測系統會監測輸入條件錯誤和隔離數據損壞，并通過開路漏極 FAULT 輸出進行報告。

隔離器 μModule 技術

LTM2895 利用隔離器 μModule 技術在隔離屏障間傳輸信號。隔離屏障一側的信號被編碼為脈沖，并通過差分信令跨越隔離邊界傳輸，通過 μModule 內的無芯變壓器實現。該系統具備錯誤檢查、故障檢測、故障安全和完全高共模抑制能力，為雙向信號隔離提供了穩健的解決方案。μModule 技術能夠將隔離信號與我們的 SPI 收發器集成在一個小封裝中。

SPI 要求

SPI 總線缺乏正式標準，因此存在多種實現方式，包括協議、位長度和信號極性。在具有串行外設接口（SPI）的設備領域中，LTM2895 必須符合標準 SPI 協議的名義設置。使用標準 SPI 協議時，要求片選（Chip Select）信號幀化傳輸。LTM2895 支持 SPI 模式 (0, 0)，其中 SCK 在上升沿（CPHA = 0）捕獲數據，且 SCK 初始為低電平，然后變為高電平（CPOL = 0）。

以下列出了使用 LTM2895 的要求：

• 將 SCK2 頻率配置為主設備和 SPI 設備要求的頻率。
• SPI 以模式 (0, 0) 運行（上升沿 SCK 捕獲數據）。
• 片選信號（SS 或 SSB）幀化 SPI 模式，并滿足看門狗超時要求。

首先，選擇 SCK2 頻率以與連接到 LTM2895 隔離側的設備運行頻率匹配。SCK2 頻率設置時鐘信號 (tSCK2L) 的低電平時間。有關 LTM2895 及隔離 SPI 接口的詳細信息，請參閱 “SCK2 頻率” 部分的定時信息。主設備 SCK 頻率必須等于或慢于 SCK2 頻率，且大于看門狗超時時間。

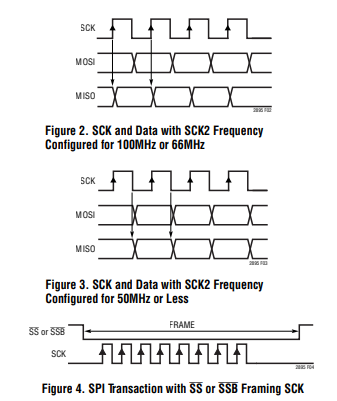

其次，LTM2895 邏輯側以模式 (0, 0) 運行，SCK 邊沿的變化取決于配置的 SCK2 頻率。對于 100MHz 和 66MHz 的 SCK2 頻率配置，MOSI 數據在 SCK 上升沿捕獲，MISO 數據在 SCK 上升沿移位，如圖 2 所示。此變化允許額外的建立時間和下一個時鐘 (SCK) 邊沿的保持時間。所有建立和保持時間特性均與 SCK 上升沿相關。
