概述
ADM2481 差分總線收發器是一款集成式電流隔離器件，適用于平衡多點總線傳輸線路的雙向數據通信。它符合ANSI EIA/TIA-485-A和ISO 8482: 1987(E)標準。該器件采用ADI公司的 iCoupler? 技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。器件邏輯端采用5 V或3 V電源供電，總線端則采用5 V電源供電。

的壓擺率受限，以便減少端接不當?shù)膫鬏斁€路所引起的反射。受控的壓擺率將數據速率限制在500 kbps。該器件的輸入阻抗為96 kΩ，允許總線上最多連接256個收發器。其驅動器具有高電平有效使能特性。驅動器差分輸出與接收器差分輸入內部相連，形成差分輸入/輸出端口。當驅動器禁用時，或者當 VDD1 或 VDD2 = 0 V時，該端口向總線提供的負載極小。該器件還具有高電平有效接收器禁用特性，可使接收器輸出進入高阻抗狀態。

接收器輸入具有真故障安全特性，當輸入開路或短路時，可確保接收器輸出保持邏輯高電平。這樣，通信開始之前以及結束時，可保證接收器輸出處于已知狀態。

限流和熱關斷特性可防止發生輸出短路以及總線競爭導致功耗過大的情況。該器件的額定溫度范圍為?40°C至+85°C工業溫度范圍，提供16引腳、寬體SOIC封裝。
數據表：*附件：ADM2481 2.5 kV 信號隔離、500 kbps、半雙工RS-485收發器技術手冊.pdf

應用

• 低功耗RS-485/RS-422網絡
• 隔離接口
• 樓宇控制網絡
• 多點數據傳輸系統

特性

• 集成電氣數據隔離的RS-485收發器
• 符合ANSI TIA/EIA-485-A和ISO 8482:1987(E)標準
• 數據速率：500 kbps
• 限擺率驅動器輸出
• 低功耗工作：2.5 mA（最大值）
• 工作電壓 (V DD1 )：5 V或3.3 V
• 高共模瞬變抗擾度：>25 kV/μs
• 欲了解更多特性，請參考數據手冊

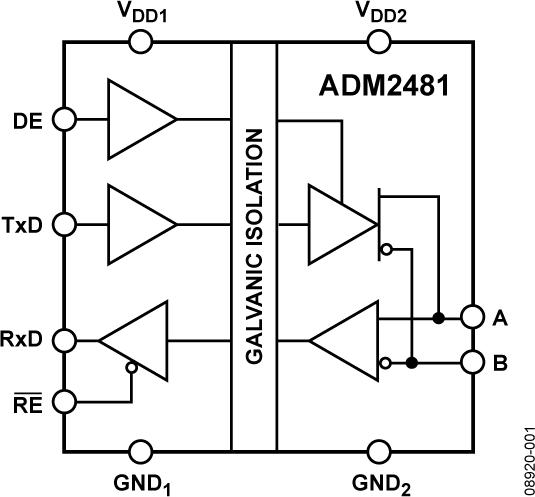

框圖

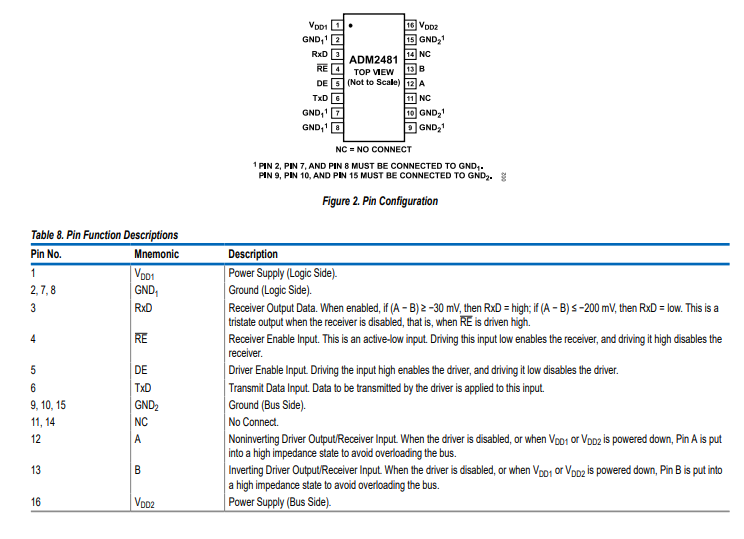

引腳配置描述

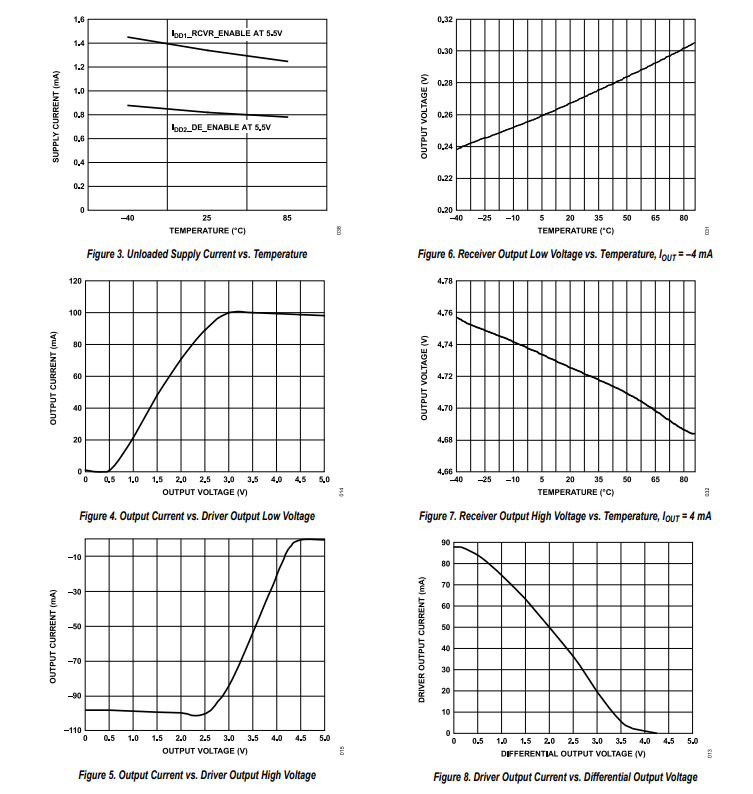

典型性能特征

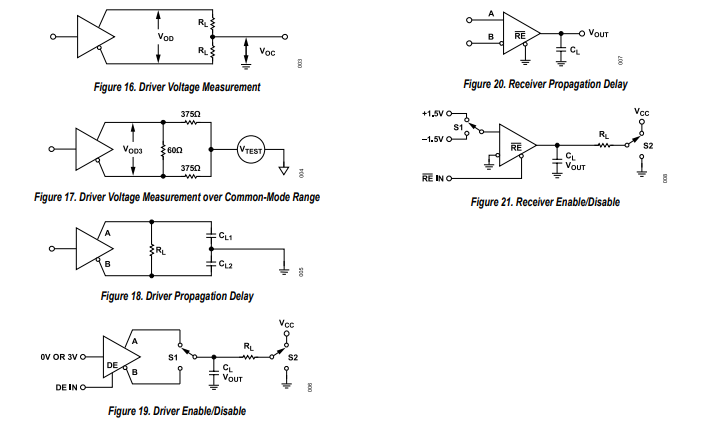

測試電路

開關特性

應用信息

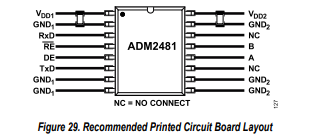

印刷電路板（PCB）布局

ADM2481 信號隔離型 RS - 485 收發器的邏輯接口無需外部接口電路。需在輸入和輸出電源引腳處進行電源去耦（見圖 29 ）。

去耦電容最便于連接在 Pin 1 和 Pin 2（針對 V_{DD1} ）以及 Pin 15 和 Pin 16（針對 V_{DD2} ）之間。電容值應為 0.1μF ，且電容兩端與輸入電源引腳之間的總引線長度均不得超過 20mm 。

在涉及高共模瞬變的應用中，務必注意使跨隔離柵的電路板耦合最小化。此外，電路板布局必須設計為：任何耦合對給定器件側的所有引腳產生的影響均等。若未做到這一點，可能會導致引腳間出現電壓差，超出器件的絕對最大額定值，進而引發閂鎖或永久性損壞。

隔離電源電路

ADM2481 需要一個能夠提供 5V 、100mA 電流的隔離電源，該電源需連接至 V_{DD2} 和 GND_2 引腳。若沒有合適的集成隔離電源可用，可使用圖 30 所示的分立變壓器。中心抽頭變壓器可實現電氣隔離。初級繞組由一對相位相差 180° 的方波激勵。一對肖特基二極管和一個濾波電容用于從次級繞組產生線性整流電壓。ADP3330 線性穩壓器為 ADM2481 的總線側電路提供穩壓電源 。
