概述
LTM2882 是一款完整的電流隔離型雙通道 RS232 μModule^?^ 收發器。 它無需使用外部元件。 單個 3.3V 或 5V 電源通過一個集成型隔離式 DC/DC 轉換器為接口的兩側供電。 一個邏輯電源引腳提供了與 1.62V 至 5.5V 不同邏輯電平的簡易連接，這與主電源無關。

耦合電感器和一個隔離電源變壓器在線路收發器和邏輯接口之間提供了 2500VRMS 的隔離。 該器件非常適合于那些具有不同地的系統，允許很大的共模電壓變化。 在共模瞬變 >30kV/μs 的情況下，可以保證不間斷的通信。

該器件符合 TIA/EIA-232-F 標準。 驅動器輸出具有過載保護能力，并可短接至地或高達 ±15V 的電壓而不會受損。 LTM2882 提供了一個輔助的隔離數字通道。 該通道通過控制 DE 引腳來提供針對半雙工運作的配置。

增強的 ESD 防護能力使該器件能夠承受高達 ±10kV HBM (在至隔離電源的收發器接口引腳上以及橫越至邏輯電源的隔離勢壘)，而不會發生閉鎖或受損。
數據表：*附件：LTM2882雙通道、隔離型RS232 μModule收發器+電源技術手冊.pdf

應用

• 隔離型 RS232 接口
• 工業通信
• 測試和測量設備
• 斷開 RS232 接地環路

特性

• RS232 收發器：可在 1 分鐘承受 2500VRMS
• UL-CSA 認證文檔 #E151738
• CSA 元器件驗收通知 5A
• 隔離的 DC 電源: 5V (在高達 200mA)
• 無需外部元件
• 用于提供靈活數字接口的 1.62V 至 5.5V 邏輯電源
• 高速操作
  • 1Mbps (對于 250pF/3kΩ 負載)
  • 250kbps (對于 1nF/3kΩ 負載)
  • 100kbps (對于 2.5nF/3kΩ TIA/EIA-232-F 負載)
• 3.3V (LTM2882-3) 或 5V (LTM2882-5) 工作
• 能夠承受至 ±10kV HBM ESD (在隔離型 RS232 接口上或橫越隔離勢壘) 而不發生損壞或閉鎖
• 可承受的高共模瞬變：30kV/μs
• 共模工作電壓：560VPEAK
• 真正符合 RS232 標準的輸出電平
• 扁平 (15mm x 11.25mm) 表面貼裝型 BGA 和 LGA 封裝

典型應用

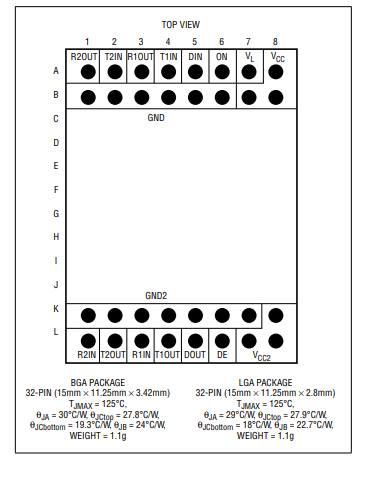

引腳配置描述

引腳功能

邏輯側

• R2OUT（引腳 A1） ：通道 2 RS232 反相接收器輸出。通過隔離柵由接收器輸入 R2IN 控制。在隔離通信故障時，R2OUT 處于高阻抗狀態。
• T2IN（引腳 A2） ：通道 2 RS232 反相驅動器輸入。此引腳上的邏輯高電平會在隔離輸出 T2OUT 上產生邏輯低電平；此引腳上的邏輯低電平會在隔離輸出 T2OUT 上產生邏輯高電平。請勿懸空。
• R1OUT（引腳 A3） ：通道 1 RS232 反相接收器輸出。通過隔離柵由接收器輸入 R1IN 控制。在隔離通信故障時，R1OUT 處于高阻抗狀態。
• T1IN（引腳 A4） ：通道 1 RS232 反相驅動器輸入。此引腳上的邏輯低電平會在隔離輸出 T1OUT 上產生邏輯高電平；此引腳上的邏輯高電平會在隔離輸出 T1OUT 上產生邏輯低電平。請勿懸空。
• DIN（引腳 A5） ：通用非反相邏輯輸入。DIN 引腳上的邏輯高電平會在隔離輸出 DOUT 上產生邏輯高電平；DIN 引腳上的邏輯低電平會在隔離輸出 DOUT 上產生邏輯低電平。請勿懸空。
• ON（引腳 A6） ：使能。使能通過隔離柵的電源和數據通信。若 ON 為高電平，器件使能，電源和通信功能正常；若 ON 為低電平，邏輯側處于復位狀態，隔離側未上電。請勿懸空。
• V_{L}（引腳 A7） ：邏輯電源。為引腳 DIN、R2OUT、T2IN、R1OUT、T1IN 和 ON 提供接口電源。工作電壓范圍為 1.62V 至 5.5V。內部用 2.2μF 電容去耦至地。
• V_{CC}（引腳 A8、B7 - B8） ：電源電壓。對于 LTM2882 - 3，工作電壓為 3.0V 至 3.6V；對于 LTM2882 - 5，工作電壓為 4.5V 至 5.5V。內部用 2.2μF 電容去耦至 GND。
• GND（引腳 B1 - B6） ：電路地。

隔離側

• GND2（引腳 K1 - K7） ：隔離側電路地。這些焊盤應連接到隔離地和/或通信屏蔽。
• V_{CC2}（引腳 K8、L7 - L8） ：隔離電源電壓輸出。由隔離式 DC/DC 轉換器從 V_{CC2} 內部產生并穩壓至 5V，為引腳 R1IN、R2IN、DE 和 DOUT 供電。內部用 2.2μF 電容去耦至 GND2。
• R2IN（引腳 L1） ：通道 2 RS232 反相接收器輸入。隔離輸入 R2IN 上的邏輯低電平會在 R2OUT 上產生邏輯高電平；隔離輸入 R2IN 上的邏輯高電平會在 R2OUT 上產生邏輯低電平。在接收模式或未上電時，阻抗典型值為 5kΩ。
• T2OUT（引腳 L2） ：通道 2 RS232 反相驅動器輸出。通過隔離柵由驅動器輸入 T2IN 控制。驅動器禁用時（DE 為低電平），呈高阻抗狀態。
• R1IN（引腳 L3） ：通道 1 RS232 反相接收器輸入。隔離輸入 R1IN 上的邏輯低電平會在 R1OUT 上產生邏輯高電平；隔離輸入 R1IN 上的邏輯高電平會在 R1OUT 上產生邏輯低電平。在接收模式或未上電時，阻抗典型值為 5kΩ。
• T1OUT（引腳 L4） ：通道 1 RS232 反相驅動器輸出。通過隔離柵由驅動器輸入 T1IN 控制。驅動器禁用時（DE 為低電平），呈高阻抗狀態。
• DOUT（引腳 L5） ：通用非反相邏輯輸出。通過隔離柵與 DIN 連接的邏輯輸出。
• DE（引腳 L6） ：驅動器輸出使能。低電平輸入會使兩個 RS232 驅動器輸出 T1OUT 和 T2OUT 進入高阻抗狀態；高電平輸入使能兩個 RS232 驅動器輸出。請勿懸空。

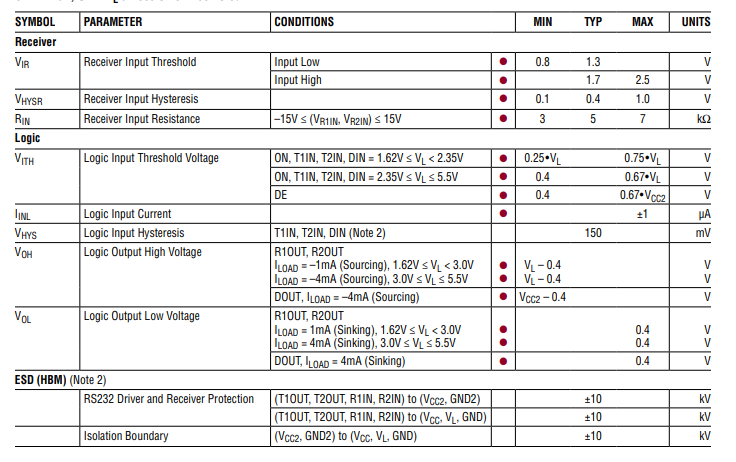

電特性

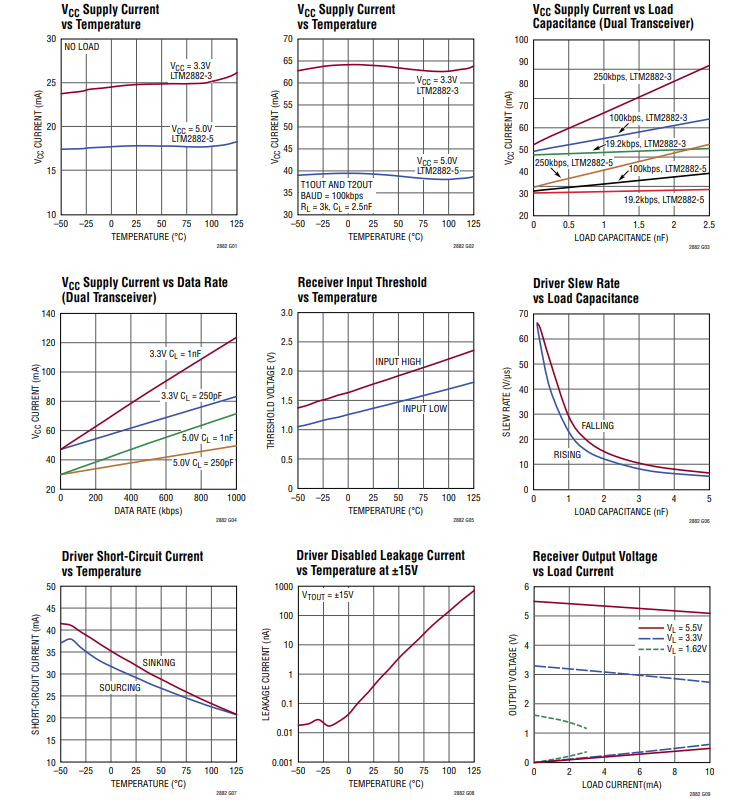

典型性能特征

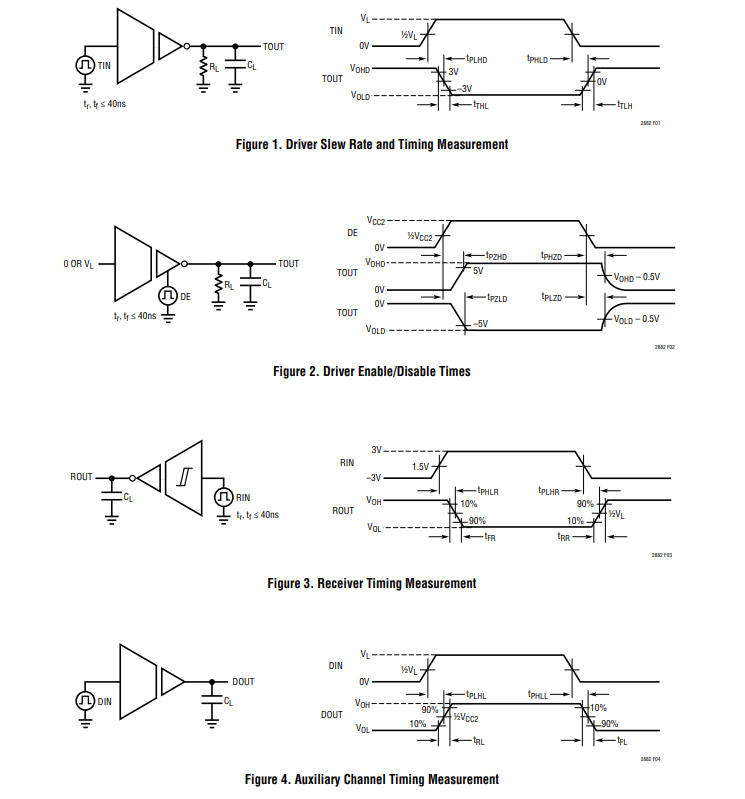

測試電路

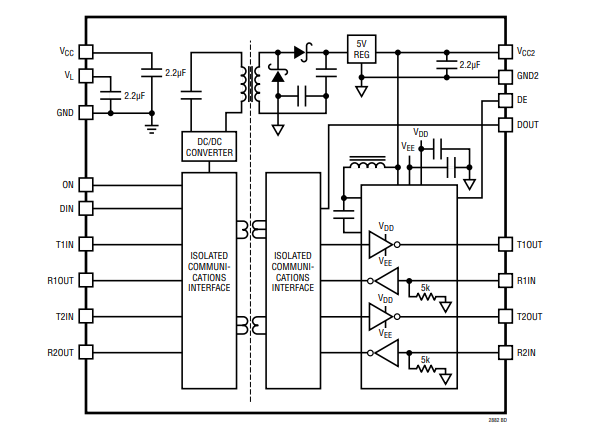

框圖

應用信息

概述

LTM2882 μModule 收發器提供了一個電氣隔離的 RS232 接口，由集成的隔離式穩健 DC/DC 轉換器供電，并配有去耦電容。LTM2882 非常適合用于存在不同接地的網絡，在這些網絡中，LTM2882 可阻隔高共模電壓差、共模瞬變和地環路噪聲事件。通過卓越的噪聲隔離，可在大于 30kV/μs 的共模壓擺率下維持無差錯運行。

μModule 技術

LTM2882 利用隔離式 μModule 技術，在隔離柵兩側傳輸信號和功率。隔離柵一側的信號被編碼為脈沖，并使用 μModule 基板內形成的核心和變壓器跨隔離邊界傳輸。該系統具備超快速關斷、錯誤檢測、安全關斷、故障時保護以及極高的共模噪聲隔離性能。μModule 技術為雙向 RS232 收發器提供了穩健的解決方案，將隔離式信號傳輸與先進的雙 RS232 收發器以及強大的隔離式 DC/DC 轉換器集成在一個小封裝內。

DC/DC 轉換器

LTM2882 包含一個完全集成的隔離式 DC/DC 轉換器，包括變壓器，因此無需外部組件。邏輯側包含一個全橋驅動器，以約 2MHz 的頻率運行。一系列交流耦合的 duty cycle 平衡電容器可防止由于初級電壓不平衡導致的變壓器飽和。變壓器按初級電壓進行縮放，并由全波電壓倍增器進行整流。這種拓撲結構可消除由 DC/DC 轉換器不平衡引起的變壓器飽和。

DC/DC 轉換器連接到一個低壓差穩壓器（LDO），以提供經過調節的低噪聲 5V 輸出 V_{CC2}。一個集成的升壓轉換器為 RS232 驅動器的 V_{TT} 和 V_{BB} 電源供電，電荷泵 - 6.3V 電源和 V_{TT} 和 V_{BB} 電源的輸出級經過調節，可保證 RS232 驅動器具有 ±5V 輸出擺幅。

內部電源解決方案

內部電源解決方案足以支持收發器在其最大規定負載和數據速率下運行，并有能力向隔離側的 V_{CC2} 和 GND2 引腳提供額外的 5V 功率，V_{CC} 和 V_{CC2} 各自在內部用 2.2μF 陶瓷去耦電容進行旁路。

V_{L} 邏輯電源

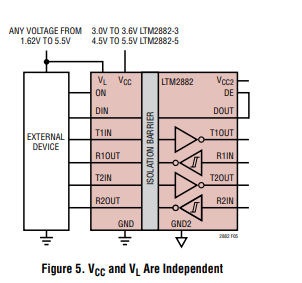

獨立的邏輯電源引腳 V_{L} 允許 LTM2882 與 1.62V 至 5.5V 的邏輯信號接口，如圖 5 所示。只需將所需的邏輯電源連接到 V_{L} 即可，V_{CC} 和 V_{L} 之間無相互連接，它們可以在其規定的工作范圍內的任何電壓下同時運行，且順序任意。V_{L} 在內部用一個 2.2μF 電容進行旁路。

熱插拔安全

在向 LTM2882 的電源（V_{CC} 或 V_{L}）熱插拔電源的應用中，必須謹慎操作。由于集成的陶瓷去耦電容具有高 Q 值特性，寄生電感會在電容兩端引起顯著的電壓過沖，可能會損壞 LTM2882。有關陶瓷輸入電容可承受的過壓瞬變的詳細信息，請參考 Analog Devices 應用筆記 88《陶瓷輸入電容可承受過壓瞬變》，其中對這一現象進行了詳細討論和緩解方法介紹。
