      Analog Devices Inc. AD2437 A2B?收發器數據手冊

      科技觀察員 ? 2025-06-05 14:08 ? 次閱讀

      Analog Devices AD2437 A2B ^^ ?收發器提供節點間長度達30米的多通道I2S/TDM鏈路。AD2437將雙向同步脈沖編碼調制 (PCM) 數據（例如數字音頻）、時鐘和同步信號嵌入到單對差分電纜上。

      ADI AD2437 A2B收發器支持直接點對點連接，并在不同位置支持多個菊花鏈節點。該特性有助于并消耗時分多路復用通道內容。

      特性

      • A2B總線特性
        • 線路拓撲
          • 單個主節點，多達16個從屬節點
          • 節點間長達30m，整體電纜長度長達300m
        • 遠距離通信

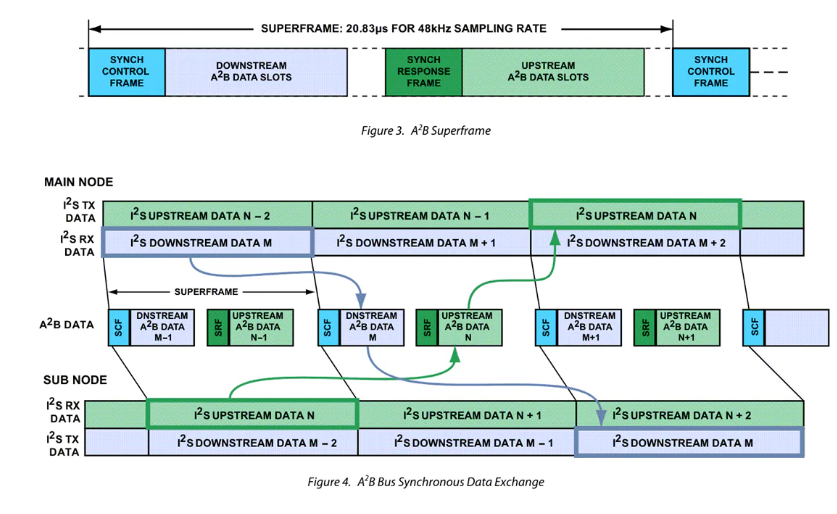

          • 同步數據
            • 多通道I2S ^^ /TDM至I2S ^^ /TDM
            • 時鐘同步，相位在所有節點中對齊
            • 低延遲節點到節點通信
          • 控制和狀態信息^I2C^至^I2C^
          • 遠程GPIO
        • 總線電源或本地電源從屬節點
        • 可通過SigmaStudio+圖形軟件工具進行配置
      • 基線A2B收發器特性
        • 可配置為A2B總線主節點或輔助節點
        • 可通過^I2C^和SPI接口編程
        • 8位至32^^位多通道I2S/TDM接口
          • 通過I2S ^^ /TDM/PDM可編程的數據速率
          • 節點間多達51通道16位數據或32通道24位數據
        • PDM輸入，用于主節點或從屬節點上多達4個高動態范圍麥克風
        • 支持在同一節點上接收I2S ^^ /TDM和PDM數據
        • 為每個收發器提供唯一ID寄存器
        • 支持交叉或直通布線
      • AD2437收發器增強功能
        • 混合信號
          • ADC監控電源電壓
          • 在低壓輸入 (LVI) 模式下，支持3.3V VIN輸入
        • 數字
          • 遠距離高速SPI（高達10Mbps）
          • 專用硬件復位引腳
          • I2S ^^ /TDM交叉開關
            • 靈活地將Tx/Rx TDM通道數據映射到A2B插槽
          • 支持^I2C^快速模式+ (1MHz)
          • 支持使用4個PWM輸出的LED照明控制
          • 8個GPIO引腳，帶可配置引腳映射

      應用

      • 會議室換能器節點
      • 樂器連接
      • 分布式音頻系統
      • 個人音頻區

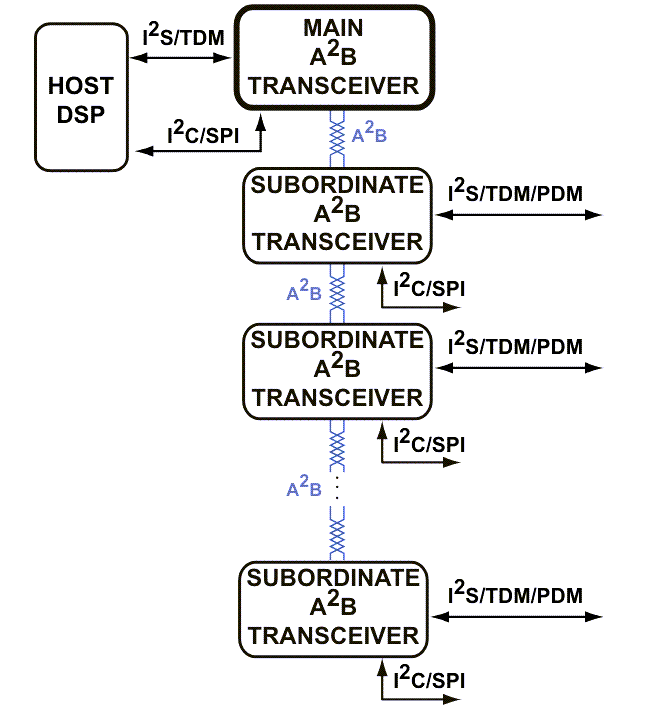

      功能框圖
