Analog Devices ADBMS6821/ADBMS6822單/雙通道isoSPI? 收發器采用ADBMS6821（單通道）和ADBMS6822（雙通道），通過每條數據鏈路的單雙絞線連接，在兩個隔離器件之間進行雙向隔離式串行端口接口 (isoSPI) 通信。每個收發器將邏輯狀態編碼為信號，并通過隔離柵傳輸?shù)搅硪粋€(gè)收發器。接收器件對傳輸進行解碼，并將外設總線驅動至適當?shù)倪壿嫚顟B(tài)。電容器或脈沖變壓器可以橋接隔離柵，以實現數百伏的隔離。

數據手冊：*附件：Analog Devices Inc. ADBMS6821和ADBMS6822 isoSPI?收發器數據手冊.pdf

ADI ADBMS6821/ADBMS6822收發器利用匹配的拉電流和灌電流來驅動差分信號，無需變壓器中心抽頭并降低了電磁干擾 (EMI)。接收器中的高精度窗口比較器負責檢測差分信號。該收發器可與先進的ADBMS堆棧監控器配對，即使在系統控制器斷電時也可以監控電池電壓和傳感器（低功耗電池監控或LPCM）。該收發器具有超時功能，在設定的時間段內未收到通過心跳消息時，將喚醒或警告系統。

特性

• 高達2Mbps的隔離式雙向串行數據通信
• 插入即用式兼容性 - 單通道 (ADBMS6821) 和雙通道 (ADBMS6822)
• 完全獨立的雙通道收發器 (ADBMS6822)
• 使用電容器或變壓器實現簡單的電流隔離
• 通過單雙絞線實現雙向接口
• 支持長達100米的電纜
• 極低EMI易感性和輻射
• 針對ADBMS電池監控器的LPCM支持
• 用于LPCM系統喚醒的中斷輸出
• 4Mbps單向模式
• 在大多數SPI系統中無需軟件變更
• 超低空閑電流
• 自動接口喚醒檢測
• 工作溫度范圍： -40 °C - +125 °C
• 3.0V至5.5V isoSPI驅動器電源
• 連接微控制器的1.7V至5.5V接口
• 3.0V至30V輸入，用于為喚醒和監控功能供電（兼容12V電池）
• 采用32引腳側面可焊接LFCSP封裝
• 符合汽車應用類AEC-Q100標準

應用

• 電動和混合動力汽車
• 備用電池系統
• 工業網絡
• 遠程傳感器

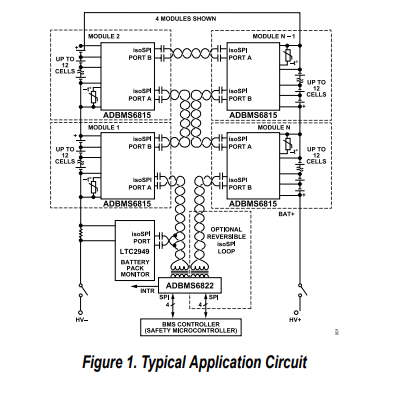

典型應用電路

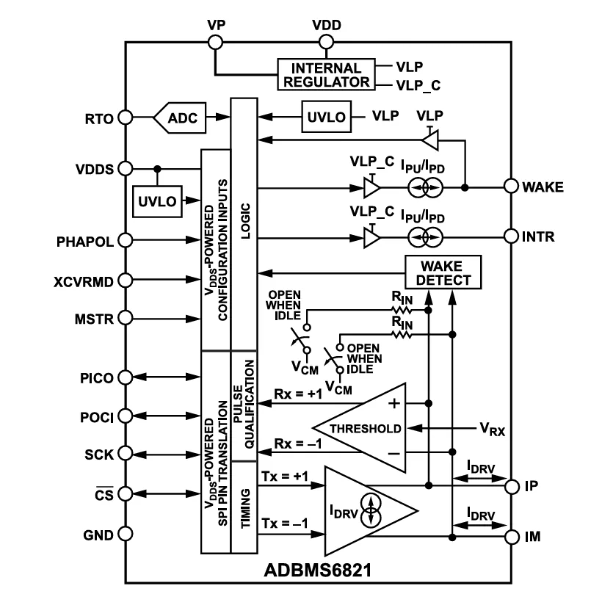

功能框圖
