Analog Devices Inc. EVAL-ADES1830評估板是一款多電池堆疊監視器，采用ADES1830 16通道電池堆疊監視器。多塊電路板可通過一個2線隔離串行接口 (isoSPI ^?^ ) 連接起來，以監控堆棧中的一長串電芯。EVADES1830CCSZ提供可逆的isoSPI，實現環形通信路徑。Analog Devices電路板通過SPI引腳與AD-APARD32690微控制器連接，從而與PC通信。印刷電路板 (PCB)、組件和連接器經過優化，電磁干擾 (EMI) 敏感性和輻射都很低。

數據手冊：*附件：Analog Devices Inc. EVAL-ADES1830評估板數據手冊.pdf

特性

• ADES1830 16通道電池監控器的全功能演示板
• 兩個isoSPI端口，提供可逆的isoSPI支持
• Daisy-chain功能
• 通過簡單的RJ45轉RJ45連接器或RJ45轉DuraClik^?^ 連接器進行isoSPI連接

應用

• 公用事業和住宅儲能
• 商業和工業儲能
• 備用電池系統

套件內容

• EV-ADES1830CCSZ 16通道多電池監控器
• isoSPI DuraClik至RJ45電纜
• 以太網RJ45電纜
• 用于連接電池組的20引腳連接器外殼
• 2引腳接頭跳線

概述

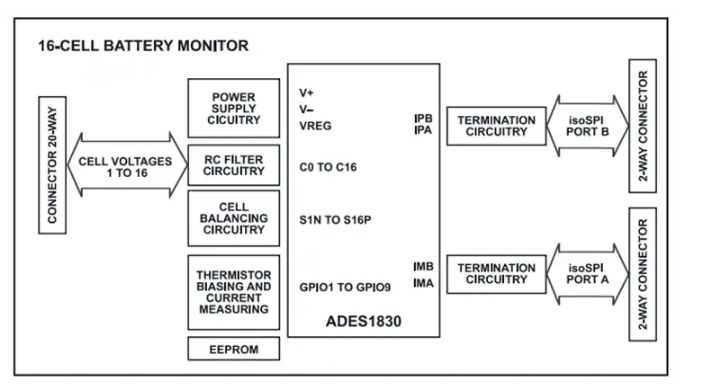

功能框圖
