      Analog Devices Inc. ADPL42001高壓線性穩壓器數據手冊

      科技觀察員 ? 2025-05-28 14:43 ? 次閱讀

      Analog Devices Inc. ADPL42001高壓線性穩壓器具有超低靜態電流，非常適合用于工業和電池供電系統。該器件的工作輸入電壓范圍為4V至20V，提供高達100mA負載電流，空載時靜態電流僅為8μA。Analog Devices Inc. ADPL42001器件在關斷模式下僅消耗0.9μA電流。輸出電壓在0.6 V至18 V之間可調。在整個溫度范圍內，反饋電壓精度為 ±2%。

      數據手冊：*附件：Analog Devices Inc. ADPL42001高壓線性穩壓器數據手冊.pdf

      開漏PGOOD引腳為系統提供電源良好信號，成功調節輸出電壓。ADPL42001線性穩壓器還設有使能引腳 (EN)，可讓用戶打開或關閉該器件。該器件具有熱關斷功能，裸片溫度超過+165°C時關斷器件。ADPL42001在-40°C至+125°C工業溫度范圍內工作，采用6引腳緊湊型TSOT或6引腳 (3mm x 3mm) TDFN封裝。

      特性

      • 在惡劣工業環境中可靠工作
        • 內置輸出電壓監控，帶PGOOD引腳
        • 高壓使能輸入
        • 低靜態電流：8 μA
        • 低壓差：560mV（100mA時）
        • 過載保護
        • 過溫保護
        • 寬環境工作溫度范圍（-40°C至+125°C）/結溫范圍（-40°C至+150°C）
      • 易于使用
        • 僅需四個外部元件
        • 搭配小型4.7μF、0805輸出電容器可穩定工作
        • 全陶瓷電容器、緊湊布局
      • 減少線性穩壓器庫存數量
        • 寬輸入電壓范圍：4 V至20 V
        • 可調輸出電壓：0.6 V至18 V
        • 負載電流能力：可高達100 mA
      • 6引腳緊湊型TSOT和6引腳 (3mm x 3mm) TDFN封裝選項

      應用

      • 電池供電設備
      • 用于開關電源的后置穩壓器
      • 車身電子產品和照明

      應用電路圖

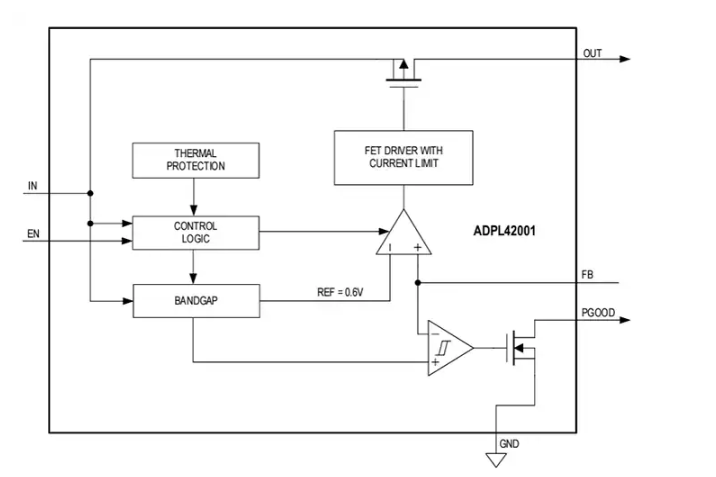

      框圖
