Analog Devices Inc. ADPL44002低壓差 (LDO) 線性穩壓器是低噪聲CMOS穩壓器，具有四個固定輸出電壓選項。固定輸出電壓可通過外部反饋分壓器在初始設定點以上進行調整。這些穩壓器在2.7V至40V輸入電壓范圍內工作，提供200mA輸出電流。ADPL44002 LDO穩壓器采用先進的專有架構，具有高電源抑制特性。這些穩壓器采用2.2μF的小型陶瓷輸出電容器，可實現出色的負載和線路瞬態響應。ADPL44002 LDO穩壓器采用6引腳LFCSP或5引腳TSOT封裝。這些穩壓器非常適合用于調節在39V至1.2V電源軌下工作的高性能模擬和混合信號電路。ADPL44002 LDO穩壓器用于醫療保健、通信、基礎設施和醫療應用。

數據手冊：*附件：Analog Devices Inc. ADPL44002低壓差 (LDO) 線性穩壓器數據手冊.pdf

特性

• 低噪聲：20μV RMS ，不受固定輸出電壓影響
• 電源抑制比 (PSRR)：78dB（10 kHz、V OUT ≤ 5V和V IN = 7V時）
• 輸入電壓范圍：2.7 V至40 V
• 200 mA最大輸出電流
• 初始精度：±1%
• 用戶可編程軟啟動（僅限LFCSP）
• 在搭配2.2μF小型陶瓷輸出電容器時可穩定工作
• 精密使能
• 低靜態電流和I GND = 80μA（典型值），無負載
• 低關斷電流：1.8μA（V IN = 6V時）和3μA（V IN = 40V時）
• 固定輸出電壓選項：1.8V、2.5V、3.3V和5V
• 2mm x 2mm、6引腳LFCSP和5引腳 TSOT封裝

應用

• 根據噪聲敏感要求進行穩壓：
  • 模數轉換 (ADC) 電路
  • 數模轉換 (DAC) 電路
  • 精密放大器
  • VCO VTUNE 控制電源
• 醫療和保健
• 通訊
• 基礎設施
• 工業與儀器儀表

應用電路圖

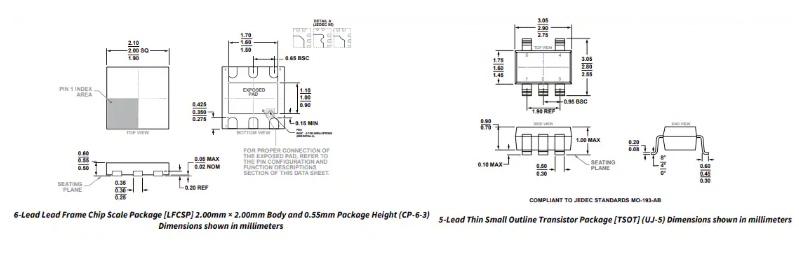

外形尺寸
