Analog Devices Inc. AD4170低噪聲精密SigmaDelta模數轉換器數據手冊
Analog Devices Inc. AD4170低噪聲精密SigmaDelta ADC設計用于精密測量應用，輸入帶寬為直流至50kHz。Analog Devices Inc. AD4170采用24位 Σ-Δ ADC，支持7.6SPS至500kSPS的輸出數據速率。它可配置為四個差分或八個單端/偽差分輸入，包括一個片上低噪聲增益級，用于直接連接小振幅信號。
數據手冊：*附件：Analog Devices Inc. AD4170低噪聲精密SigmaDelta模數轉換器數據手冊.pdf
特性
- 高精度AC與DC性能
- 噪聲RTI：5.5nV/√Hz（增益 = 128）
- FSR INL：±0.5ppm
- SNR典型值：110dB（V
REF= 4.096V，增益 = 1，預充電，sinc5濾波器） - THD典型值：-120dB
- 交叉點多工模擬輸入
- 四個差分/八個偽差分輸入
- 非活動模擬輸入可承受過壓/欠壓
- 通道掃描數據速率：71.4kSPS/通道（14μs設置時間）
- 超低噪聲集成式PGA，增益為0.5至128
- 輸出數據速率：7.6SPS至500kSPS
- 靈活的數字濾波器
- 低紋波FIR，最大通帶紋波：±0.005dB
- 用戶可編程的FIR濾波器選項
- 低延遲sinc濾波器
- 同時抑制50 Hz/60 Hz
- 帶隙基準，漂移典型值：5ppm/°C
- 內部振蕩器和溫度傳感器
- 模擬電源：4.75V至5.25V或±2.5V
- 數字電源：1.7V至5.25V
- 匹配的可編程激磁電流源
- 低側電源開關
- AC激磁
- 片上偏壓發生器
- 四個通用輸入/輸出
- 內部和系統校準
- 傳感器燒毀檢測
- 診斷功能
- 每通道配置
- 靈活的通道排序器
- 3線或4線串行接口
- SCLK上的施密特觸發器
- 兼容SPI、QSPI、MICROWIRE和DSP
- 用于數據流式傳輸的TDM兼容接口
- 高性能溫度范圍：-40°C至+105°C
- 工作溫度范圍：-40°C至+125°C
- 32引線4mm × 6mm LFCSP封裝
應用
方框圖
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
adc
+關注
關注
99文章
6635瀏覽量
548227 -
低噪聲
+關注
關注
0文章
413瀏覽量
23513 -
Analog
+關注
關注
12文章
9443瀏覽量
58830
發布評論請先 登錄
相關推薦
熱點推薦
ADI推出醫療與通信專用高速模數轉換器
Analog Devices Inc. (NASDAQ: ADI)最近宣布其市場領先的數據轉換器產品系列新增一款4通道高速
發表于 05-24 10:53
?1109次閱讀
AD9276BSVZ模數轉換器
、易于使用等優點。它內置8個通道，每通道包含一個低噪聲前置放大器(LNA)的可變增益放大器(VGA)、一個抗混疊濾波器(AAF)、一個12位采樣速率為10MSPS至80MSPS的模數轉換器(ADC
發表于 10-26 15:02
ADI新型sigma-delta模數轉換器，為便攜式工業及醫
ADI新型 sigma-delta 模數轉換器，為便攜式工業及醫療設備提供新的噪聲性能水平
Analog Devices, Inc. 最新
發表于 12-09 08:40
?1175次閱讀
Analog推出針對模數轉換器的差分放大器ADL5565
Analog Devices, Inc. 最近推出一款針對高速12位到18位模數轉換器的差分RF/IF(射頻/中頻)放大器ADL5565,ADL5565放大器能夠驅動同類最佳的高速
發表于 07-15 08:46
?1614次閱讀
ADI推出業界最快的18位SAR模數轉換器AD7960
Analog Devices， Inc.（NASDAQ： ADI） 最近推出18位PulSAR?模數轉換器AD7960，吞吐量達到5 MSPS，是現有所有SAR（逐次逼近型寄存
發表于 09-06 10:49
?3449次閱讀
AD7190適合高精密測量應用的模數轉換器
AD7190是一款適合高精密測量應用的低噪聲完整模擬前端。它集成一個低噪聲、24位Σ-Δ型模數轉換器(ADC)。
ADS1258低噪聲、24位、模數轉換器(ADC)數據表
電子發燒友網站提供《ADS1258低噪聲、24位、模數轉換器(ADC)數據表.pdf》資料免費下載
發表于 07-18 11:02
?0次下載
ADS1158低噪聲、16位、模數轉換器(ADC)數據表
電子發燒友網站提供《ADS1158低噪聲、16位、模數轉換器(ADC)數據表.pdf》資料免費下載
發表于 07-18 10:53
?1次下載
Analog Devices Inc. LT8350/LT8350S同步降壓-升壓轉換器數據手冊
Analog Devices Inc. LT8350/LT8350S同步降壓-升壓轉換器是單片式4開關同步降壓-升壓轉換器。LT8350x
Analog Devices Inc. ADL8108低噪聲放大器數據手冊
Analog Devices Inc. ADL8108低噪聲放大器是多功能低噪聲放大器，工作頻率范圍為1GHz至8GHz。這些放大器集成了
Analog Devices Inc. ADF4030精密同步器數據手冊
Analog Devices Inc. ADF4030精密同步器提供十個雙向同步時鐘 (BSYNC) 通道，并接受參考時鐘輸入 (REFI
Analog Devices Inc. ADL8140低噪聲放大器數據手冊
Analog Devices Inc. ADL8140低噪聲放大器 (LNA) 的工作頻率范圍為10GHz至18GHz。該放大器的標稱靜態電流 (I ~DQ~ ) 可通過1.5V電源電
Analog Devices Inc. AD4131 Σ-Δ模數轉換器特性/應用/功能圖
Analog Devices AD4131 Σ-Δ模數轉換器 (ADC) 是一款超低功耗、高精度測量解決方案，適用于低帶寬電池供電應用。該模擬前端 (AFE) 完全集成了多路復用器（用于多達16個單
Analog Devices Inc. AD7192內置PGA的24位Σ-Δ ADC數據手冊
Analog Devices AD7192內置PGA的24位Σ-Δ ADC是一款適合高精度測量應用的低噪聲完整模擬前端。AD7192集成一個低噪聲、24位Σ-Δ

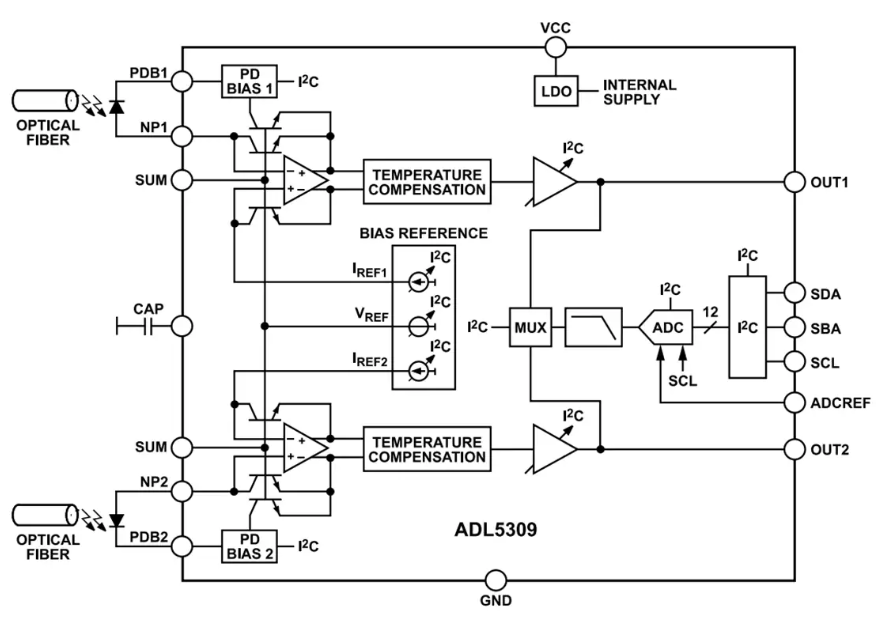

Analog Devices Inc. ADL5309雙對數轉換器數據手冊
