      Analog Devices Inc. ADL8140低噪聲放大器數據手冊

      科技觀察員 ? 2025-05-29 14:05 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      Analog Devices Inc. ADL8140低噪聲放大器 (LNA) 的工作頻率范圍為10GHz至18GHz。該放大器的標稱靜態電流 (I DQ ) 可通過1.5V電源電壓 (V DD ) 調節至35mA。ADL8140放大器的輸入/輸出也采用交流耦合，內部匹配為50Ω。這款放大器符合RoHS規范，采用2mm x 2mm 8引線框架芯片級LFCSP封裝。典型應用包括衛星通信、雷達和電信。

      數據手冊：*附件：Analog Devices Inc. ADL8140低噪聲放大器數據手冊.pdf

      特性

      • 自偏置和單正電源LNA
      • 電阻器可調偏置電流
      • 內部匹配和交流耦合
      • 10 GHz至18 GHz頻率范圍
      • 噪聲系數: 1dB（12GHz至15GHz時）
      • 27.5dB（12GHz至15GHz增益）
      • 符合 RoHS 要求
      • 2mm x 2mm、8引線 LFCSP封裝

      應用

      • 衛星通信
      • 雷達
      • 電信

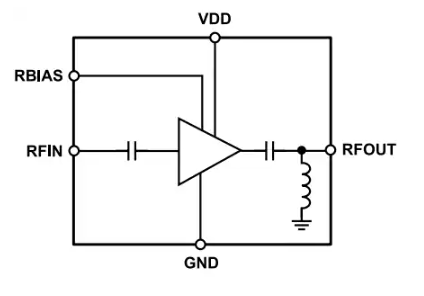

      功能框圖

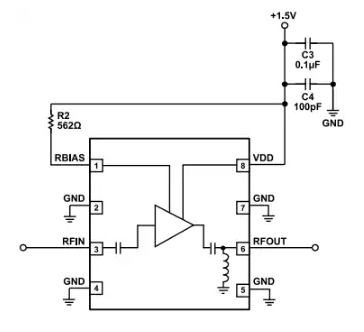

      典型應用電路圖


      簡化原理圖

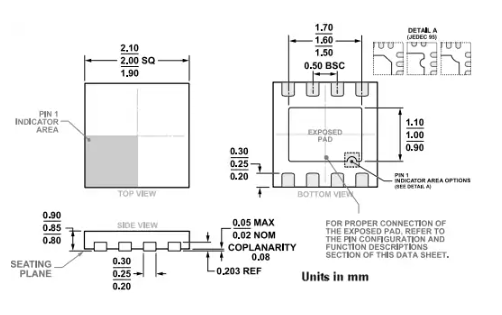

      尺寸圖
