Analog Devices Inc. HMC8413低噪聲放大器是一款砷化鎵 (GaAs)、單片微波集成電路 (MMIC)、假晶高電子遷移率晶體管 (pHEMT)、低噪聲寬帶放大器，工作頻率范圍為 0.01GHz至9GHz。

數據手冊：*附件：Analog Devices Inc. HMC8413低噪聲放大器數據手冊.pdf

HMC8413的典型增益為19.5dB，典型噪聲系數為1.9dB。該器件在0.01GHz至7GHz頻率范圍內的典型輸出三階交調截點 (OIP3) 為35dBm，在5V電源電壓下僅需95mA電流。該低噪聲放大器在0.01GHz至7GHz頻率范圍內的飽和輸出功率 (P SAT ) 為22dBm（典型值），因此可用作許多 Analog Devices, Inc.平衡、同相/正交 (I/Q) 或鏡像抑制混頻器的本地振蕩器 (LO) 驅動器。

HMC8413還具有內部匹配至50Ω的輸入和輸出，因此非常適合用于基于表面貼裝技術 (SMT) 的大容量微波無線電應用。HMC8413采用符合RoHS指令的2mm × 2mm、6引腳LFCSP封裝。

特性

• 低噪聲系數：0.01GHz至7GHz時為1.9dB（典型值）
• 單正電源（自偏置）
• 高增益：19.5dB（典型值，0.01GHz至7GHz時）
• 高OIP3：35dBm（典型值，0.01GHz至7GHz時）
• 符合RoHS指令的2mm × 2mm、6引腳LFCSP封裝

應用

• 測試儀器
• 軍用通信
• 軍用雷達
• 電信

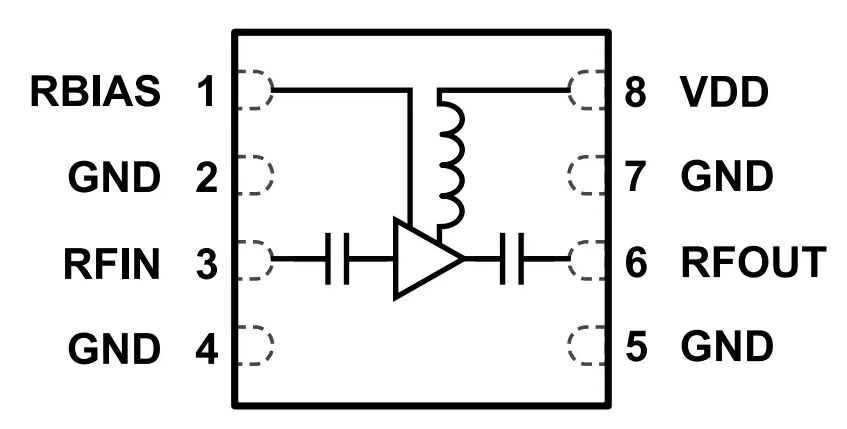

功能框圖
