來源：低壓電器雜談；作者：賓昭平

經常看施耐德NSX塑殼斷路器脫扣曲線的設計師，反饋熱磁式保護曲線很容易理解。

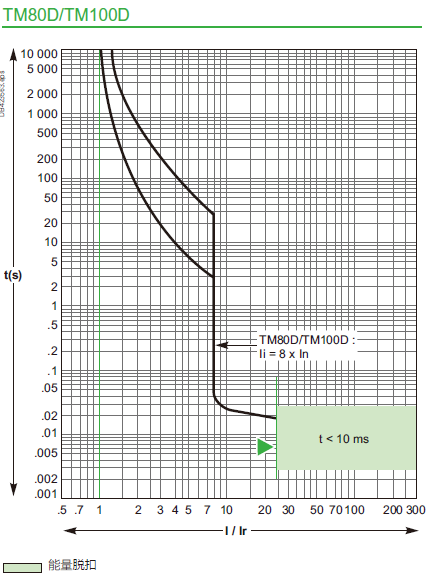

比如下面這段熱磁式 TM80D/TM100D保護曲線，既有過載保護功能（斜線），又有磁保護功能（垂直線），見圖1。

圖1 TM80/TM100D斷路器脫扣曲線

兩條斜曲線代表熱保護的最大動作時間（上）和最小動作時間（下），Ii=8In代表磁脫扣動作電流值，最右邊綠色區域代表能量脫扣，動作閾值25In，動作時間小于10ms。

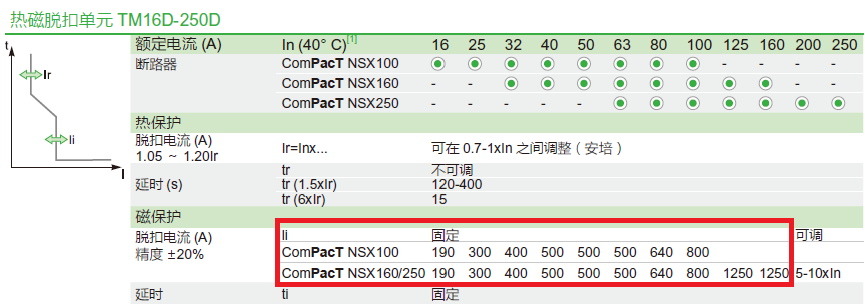

由于熱磁式NSX塑殼斷路在額定電流160A以下的磁脫扣是固定值，見圖2，所以磁脫扣曲線只有一根。

圖2 NSX TM16-TM250D磁脫扣電流

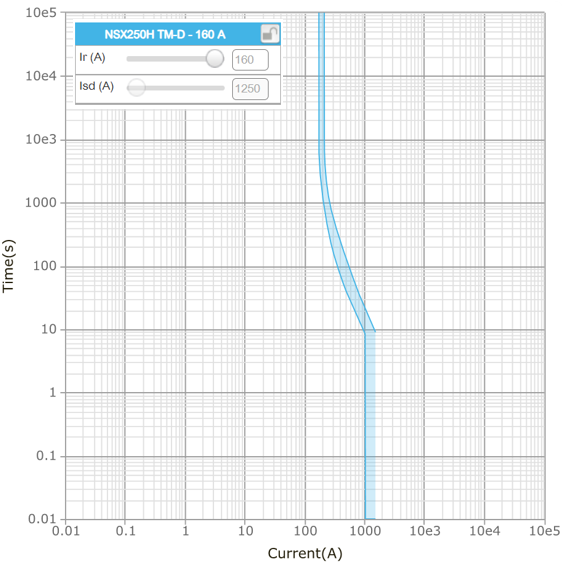

實際上磁保護都是有誤差范圍的，比如圖2中顯示磁保護的精度范圍為±20%，此時我們利用施耐德官網的在線曲線軟件做出來的曲線如圖3，磁脫扣有兩條垂直線，代表精度范圍±20%。

圖3 含精度范圍±20%的磁保護曲線

對于額定電流大于200A的熱磁式NSX斷路器，其磁脫扣倍數在5In~10In之間可調（見圖2），所以脫扣曲線上會顯示左右兩條垂直線，代表可調范圍，見圖4，但其磁脫扣曲線和圖1一樣，沒有顯示精度范圍±20%。

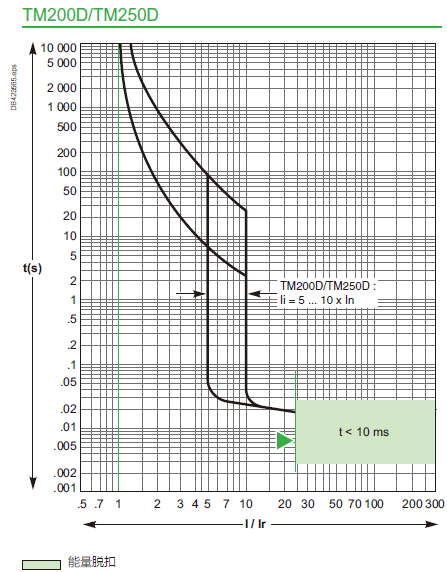

圖4TM200/TM250D斷路器脫扣曲線

如果是Micrologic電子式脫扣器，所有電流倍數和時間可調范圍都放在了一張圖上，是個曲線簇，有時候會讓設計師很疑惑。

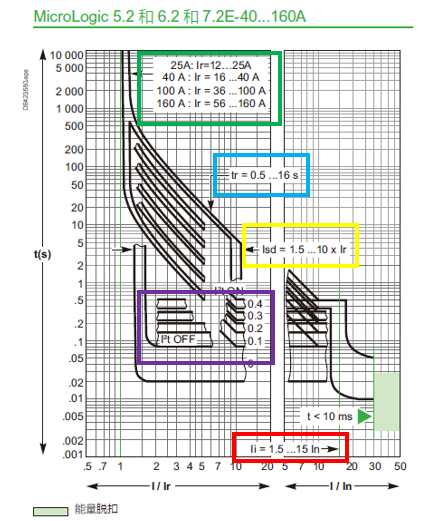

我們以Micrologic5.2E/6.2/7.2E 40~160A為例，見下圖5。

圖5 電子式脫扣曲線區域劃分

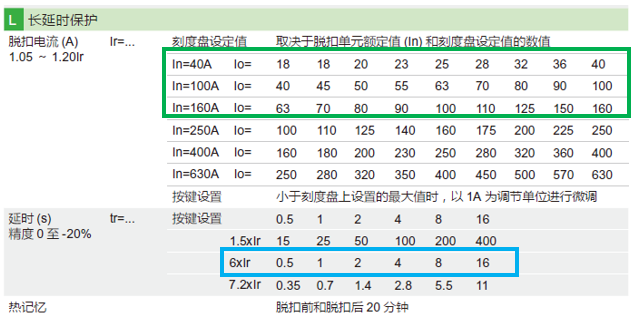

1、圖5脫扣曲線中綠色方框內代表的是長延時保護電流的整定范圍，見圖6，比如脫扣器額定電流為100A，長延時保護整定電流粗調范圍Io為0.4~1.0In即40A~100A，還可以通過精調設定到最小36A。

2、圖5脫扣曲線中藍色方框內代表的是長延時保護延時時間可調范圍，見圖6，一般以6倍Ir下的動作時間作為基準。

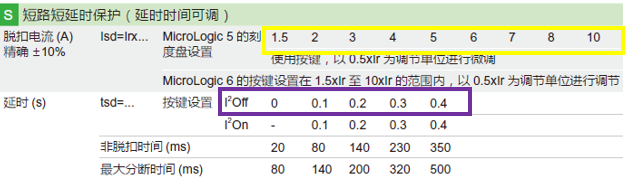

圖6 長延時保護電流和時間整定范圍3、圖5脫扣曲線中黃色方框內代表短路短延時保護整定電流范圍，紫色方框代表延時時間的可調值。

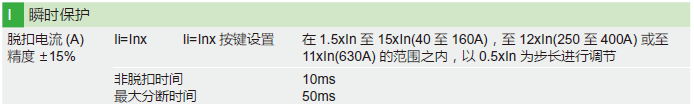

4、圖5脫扣曲線中紅色方框內代表瞬時保護整定電流范圍。

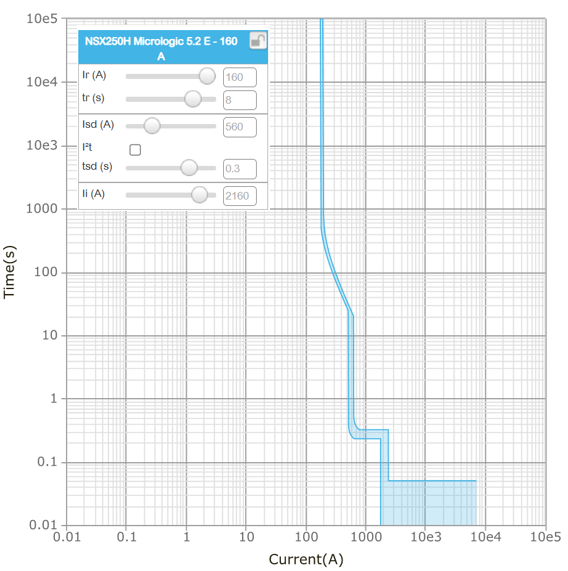

而實際上，對于某一臺斷路器而言，當設計階段確定了保護整定電流和延時動作時間以后，其保護曲線只有一種，如下圖：

綜上所述，斷路器樣本中的脫扣曲線圖是把所有的整定電流范圍和延時時間范圍放在一張圖里，而實際上參數設定以后，斷路器的脫扣曲線是一條包含精度范圍由上下、左右曲線包裹的區域。
