Analog Devices Inc. ADL8143低噪聲放大器數據手冊
Analog Devices ADL8143低噪聲放大器的工作頻率范圍為8GHz至14GHz。這些低噪聲放大器（LNA）在8GHz至10GHz范圍內的典型增益、1dB壓縮輸出功率（OP1dB）、噪聲系數和輸出三階截距（OIP3）分別為28.5dB、1dB、7.5dBm和19.5dBm。ADL8143采用1.5V電源電壓（I DD ），提供35mA可調標稱靜態電流（I DQ ）。此外，ADL8143的輸入和輸出均為交流耦合，內部匹配至50Ω。
數據手冊：*附件：Analog Devices Inc. ADL8143低噪聲放大器數據手冊.pdf
adi ADL8143采用2mmx2mm的8引線框架芯片級封裝（LFCSP），額定工作溫度范圍為-55°C至+125°C。
特性
- 單正電源（自偏置）：1.5V和35mA（典型值）
- RBIAS漏極電流調節引腳
- 28.5dB（8GHz至10GHz增益）
- 噪聲系數：1dB（8GHz至10GHz）
- 擴展工作溫度范圍：-55 °C至+125 °C
- 內部匹配和交流耦合
- 符合RoHS指令的2mmx2mm、8引線LFCSP
應用
- 衛星通信
- 雷達
- 電信

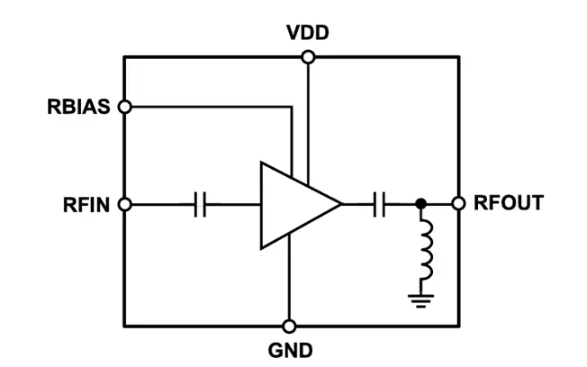

功能框圖

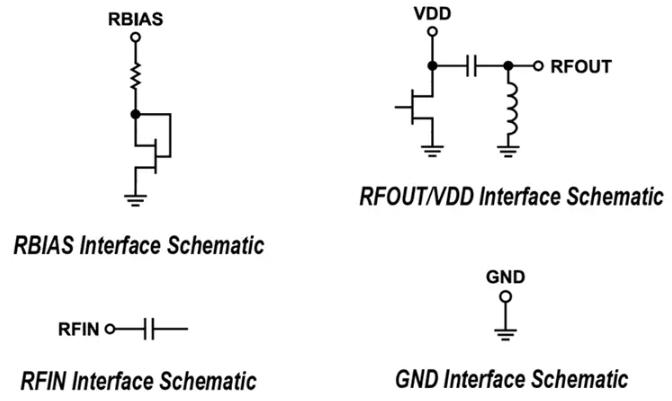

接口原理圖
簡化示意圖

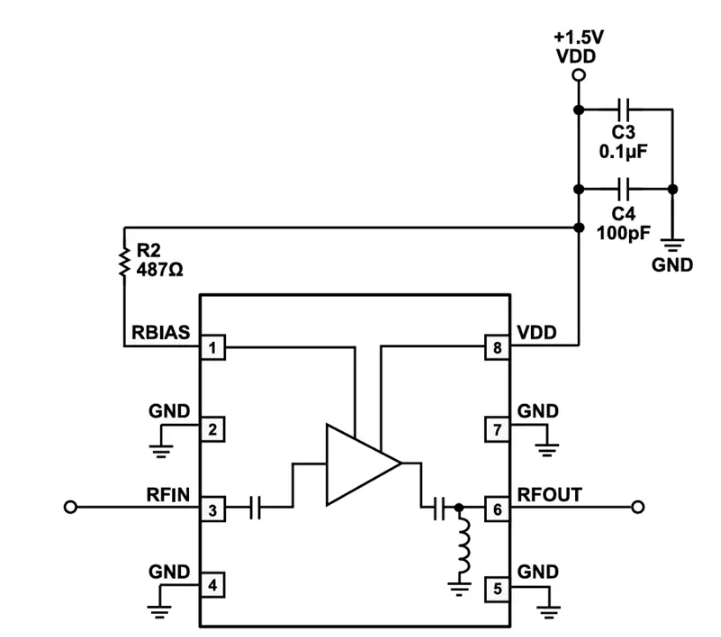

典型應用電路
