在工業自動化控制中，變頻器的通訊控制十分常見。多臺變頻器的控制需要涉及到輪詢的概念，下面以三菱PLC 搭配 BD 板控制 2 臺海普蒙特的變頻器為案例，帶大家掌握輪詢的概念。

硬件接線：

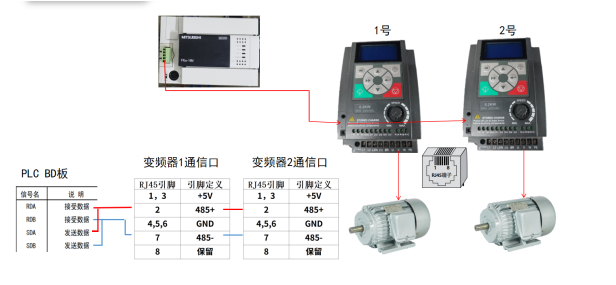

接線如下圖，PLC端的RDA和SDA接到一起接變頻器的485+，PLC端的RDB和SDB接一起，接變頻器的485-；如果加強抗干擾，可以在主站和最后一站并聯一個110Ω的電阻。

通訊參數設置：

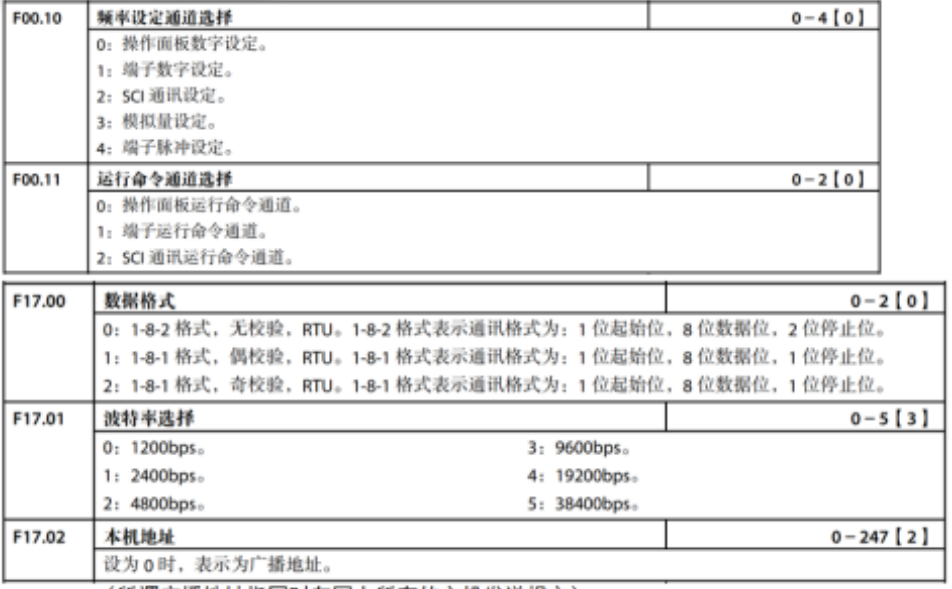

接下來是通訊參數的設置，變頻器側,F00.10需要設置為02，F(xiàn)00.11設置為02，這樣變頻器的控制就由通訊所控制；

F17.00設置為1，表示偶校驗，起始位為1，8為數據位，1位停止位。F17.01設置為3，表示波特率為9600.

最后F17.02兩臺變頻器分別設置為1和2,表示1號站和2號站。

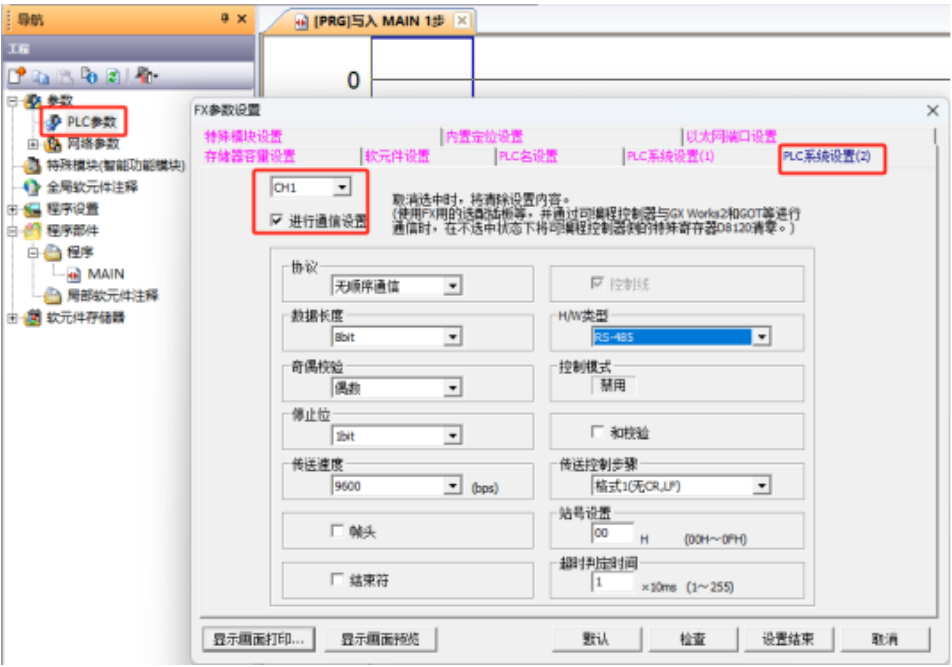

然后PLC也需要進行通訊參數的設置，直接在導航欄--PLC參數--PLC系統參數2里面直接設置即可，具體如下圖

輪詢程序設計：

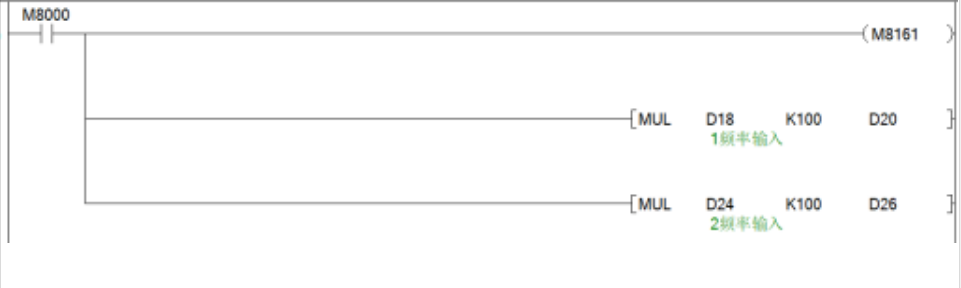

最后面是程序的控制，D18和D24可以制作在觸摸屏，由觸摸屏輸入對應頻率，就能實現控制（通訊使用8位模式，所以導通M8161）

D0控制的是通訊的賬號

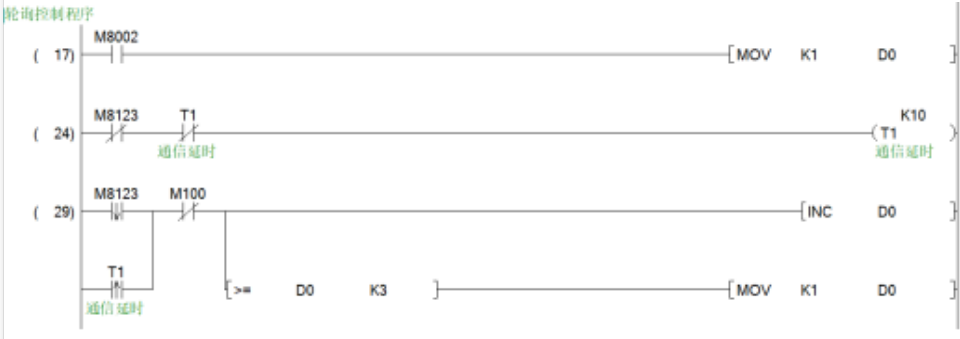

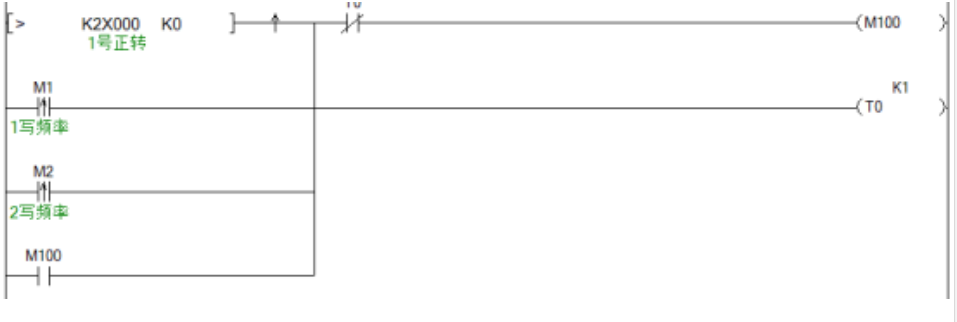

以下程序可以控制賬號不斷切換，從而實現輪詢(每次通訊完成M8123會斷開，產生一個下降沿)。

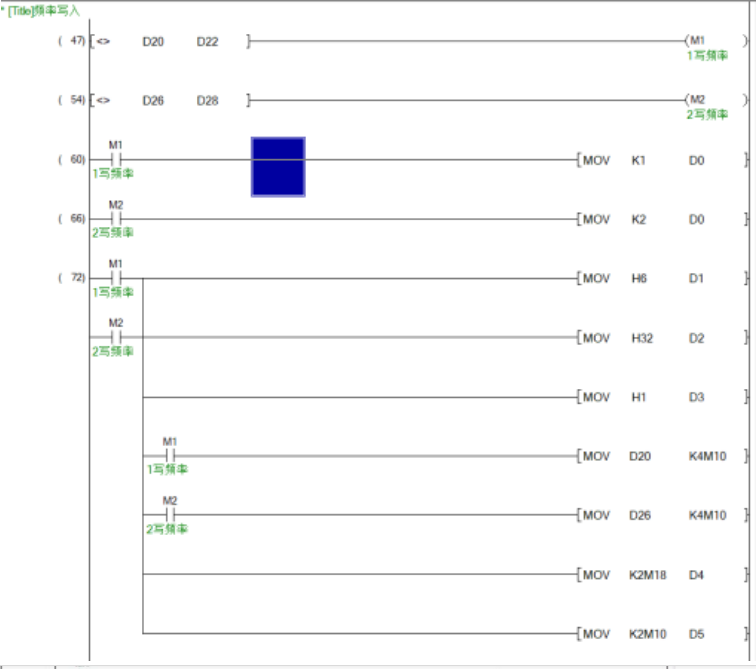

以下是頻率寫入的控制，這款變頻器頻率控制的地址是H3201(0X和H都表示16進制)

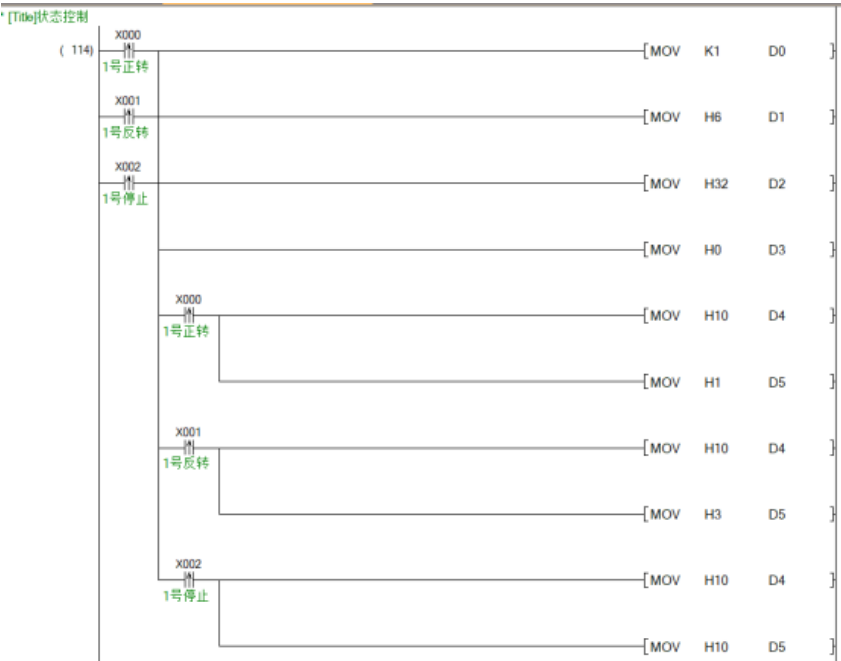

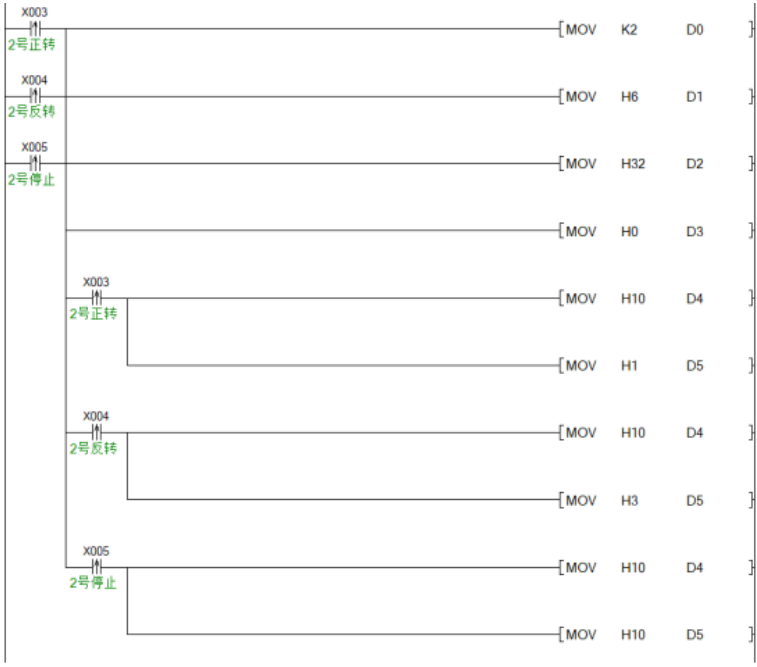

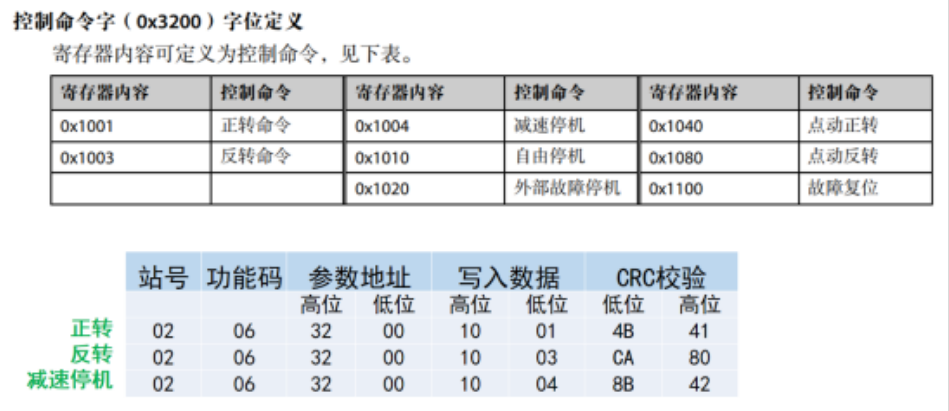

以下是正反轉的控制,狀態的控制地址是H3200。

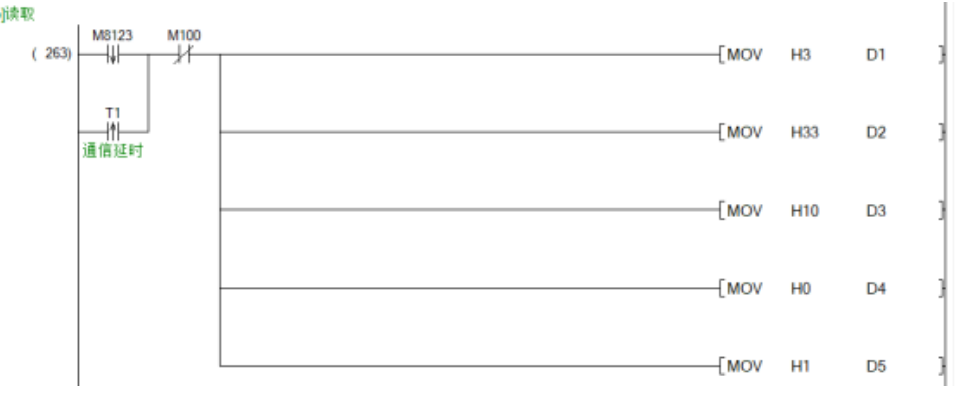

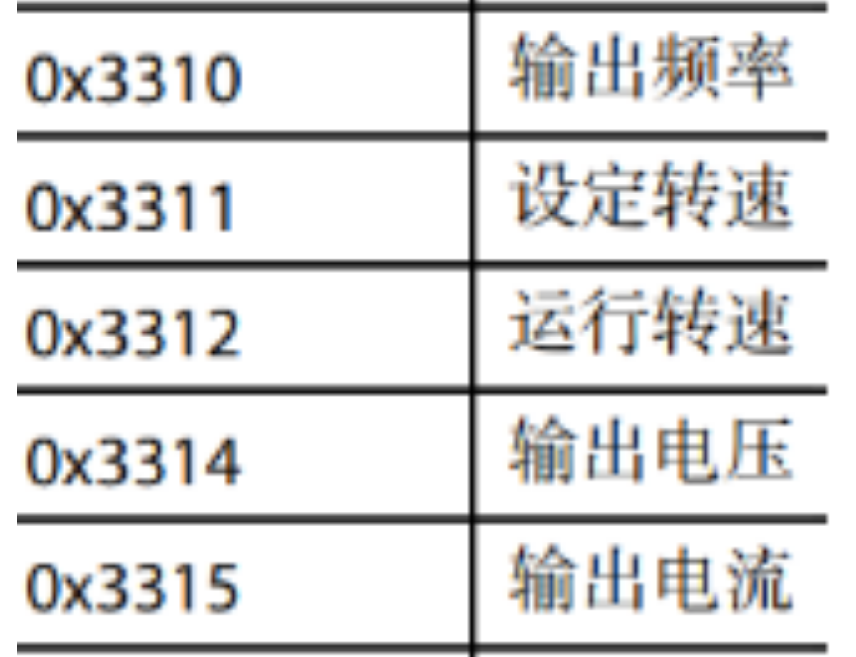

以下是讀取變頻器頻率的程序，當前運行頻率是H3310。

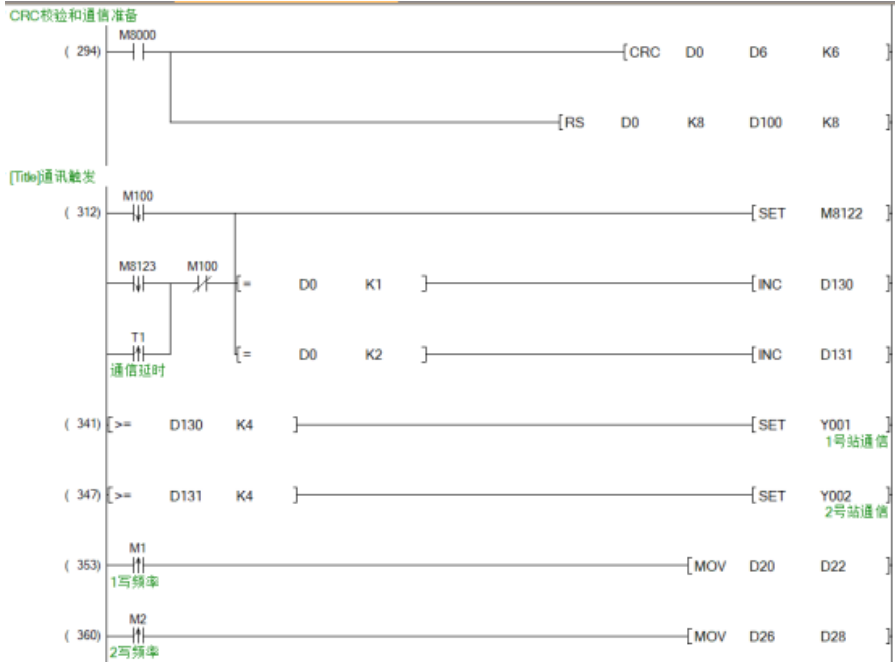

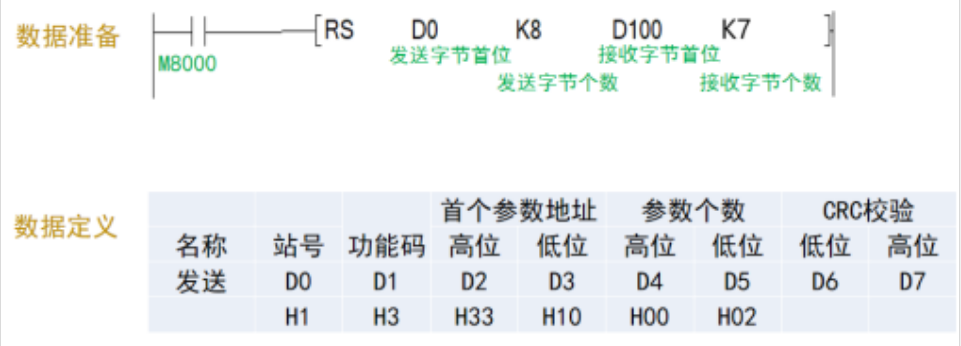

以下是通訊的校驗和數據的準備及發送，CRC指令能校驗通訊數據的正確性，程序會自動校準，RS是對通訊數據的準備，然后通過置位M8122，就能控制通訊觸發。

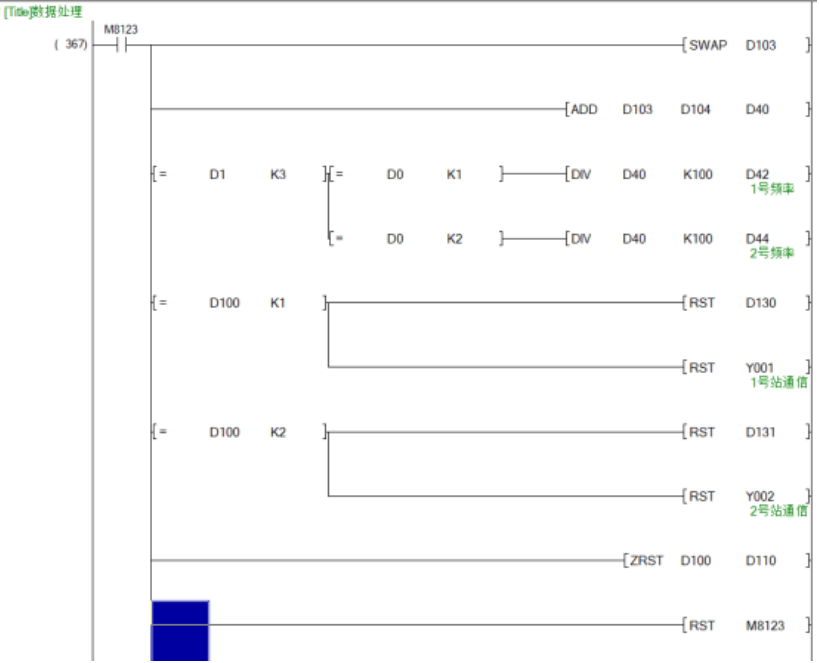

通訊完成后M8123會自動導通，此時需要對讀取回來的數據進行處理，最后復位M8123.

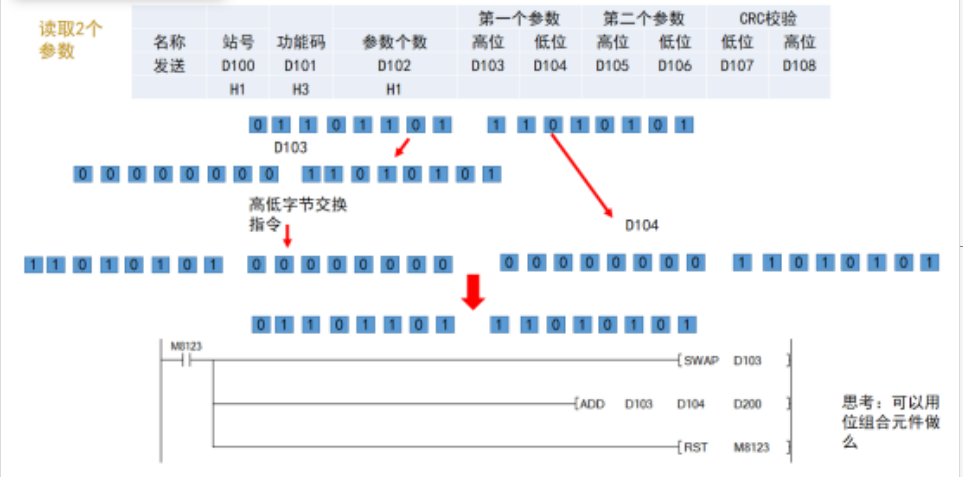

讀取回來的數據是8位的，會保存到2個寄存器的第8位， 需要通過SWAP和加法指令進行還原，才能顯示為正常的數據。
