前言

在 FPGA 開發過程中，燒寫bit文件和使用ILA進行調試是再常見不過的操作。但如果 FPGA 板卡被放在機房，或者通過PCIe插在服務器上，那么每次調試時我們都不得不帶著筆記本電腦跑去機房或服務器旁，接上 JTAG 線后才能進行調試，非常不便。

其實，Vivado本身支持通過以太網遠程連接服務器上的硬件工具，直接完成調試操作。也就是說，我們無需額外工具、無需親臨現場，就能在本地電腦上遠程燒寫bit文件和調試ILA，大大提升了開發效率。

環境配置（遠程主機端）

安裝Vivado Lab套件

訪問AMD-Xilinx官網，在Download專區獲取最新版Vivado Lab Edition安裝程序。Download官網鏈接，也可以通過文末附錄A獲取。

將下載的安裝包如Xilinx_Vivado_Lab_Lin_2020.2_1118_1232.tar.gz（建議校驗MD5哈希值確保完整性）傳輸至連接FPGA開發板的遠程操作主機

注：該主機指直接通過JTAG/USB接口與FPGA硬件建立物理連接的計算機。

# 解壓
tar -xf Xilinx_Vivado_Lab_Lin_2020.2_1118_1232.tar.gz
cdXilinx_Vivado_Lab_Lin_2020.2_1118_1232/
# 安裝
sudo./xsetup
 --agree XilinxEULA,3rdPartyEULA,WebTalkTerm
 --batch Install
 --edition"Vivado Lab Edition (Standalone)"
 --location /opt/Xilinx

配置系統環境變量

編輯/etc/environment文件，在PATH變量的末尾追加 Vivado 安裝后的 bin 路徑。我這里是將 Vivado 安裝在/opt目錄下的，讀者可以根據自己的實際安裝路徑進行相應修改。

:/opt/Xilinx/Vivado_Lab/2020.2/bin

安裝Jtag驅動

和windows不同的點是Linux的jtag驅動是需要手動安裝的

cd/opt/Xilinx/Vivado_Lab/2020.2/data/xicom/cable_drivers/lin64/install_script/
sudo./install_drivers

安裝完成后需重新插拔JTAG電纜，并重啟Linux以更新環境變量。

啟動遠程主機端vivado服務

hw_server

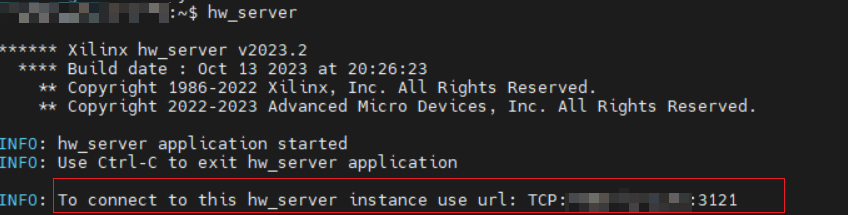

成功啟動后將顯示連接信息：

INFO: To connect to this hw_server instance use url: TCP:主機名:3121

本地Vivado連接配置

本地就是你自己的電腦

1.打開vivado

打開本地Vivado → Hardware Manager → Open Target → Open New Target

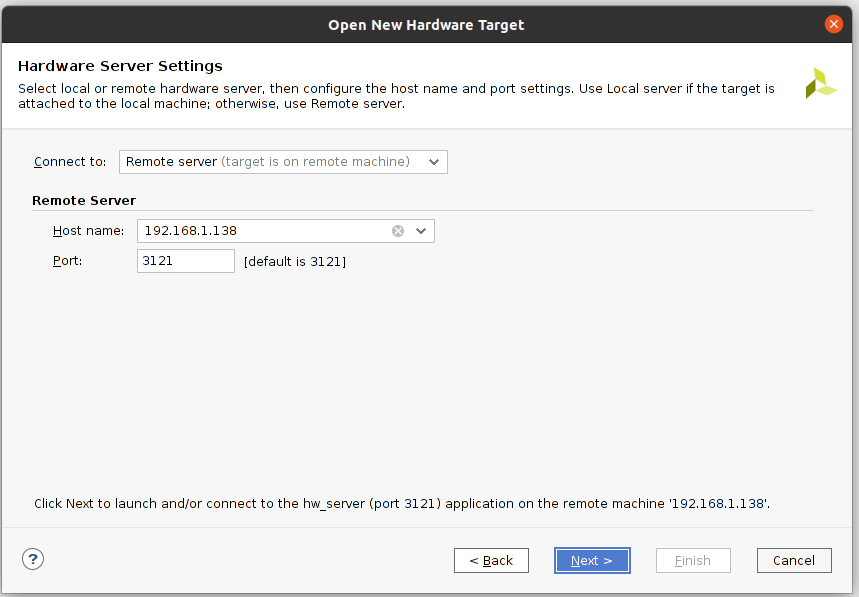

2.選擇Remote Server

選擇Remote Server并輸入：
Host name: 遠程主機IP（示例：192.168.1.138）
Port: 3121（默認值）

3.連接主機

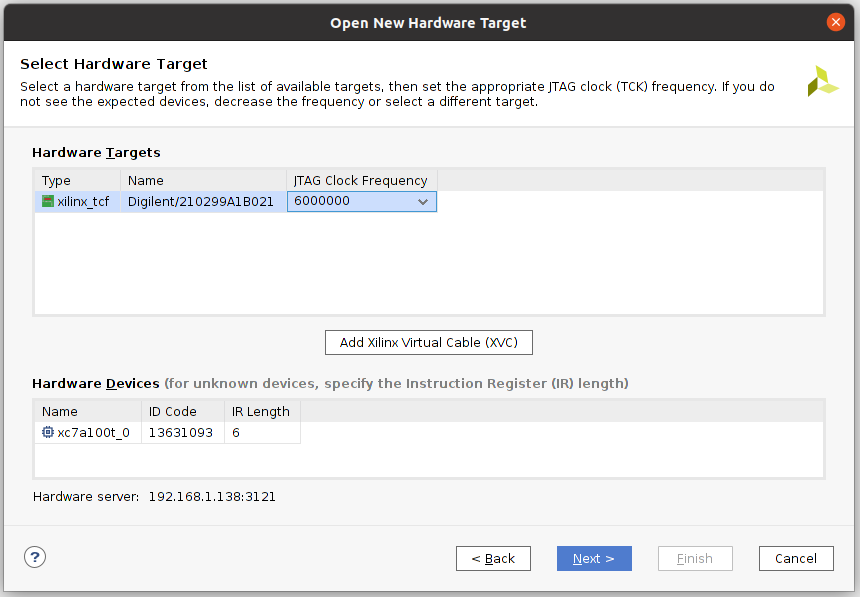

點擊Next后，Vivado將自動連接遠程服務器并顯示可用硬件設備：

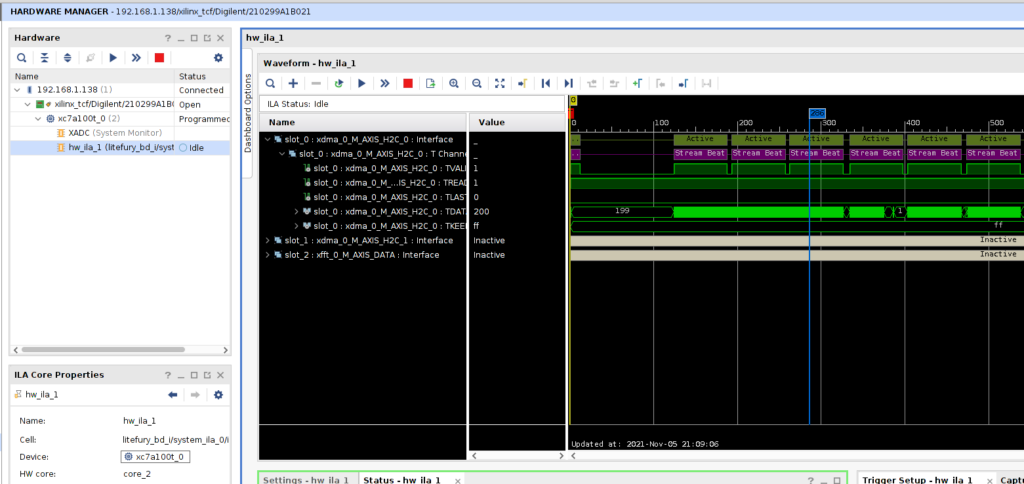

4.調試

一旦連接上遠程主機，燒寫調試體驗就和直接用線連JTAG沒什么區別了

其他

故障排查

網絡連接要求
