“Chris Wilson 在 KiCon US 2025 上介紹了 PLM 的基礎概念及 Saas 的 PLM Aligni，并重點講解了 Aligni 如何通過 Database library 與 KiCad 進行元器件庫的集成。”

Chris 具有硬件工程背景和PCBA制造經驗，目前領導 Common Ground Electronics，專注于嵌入式系統項目。演講圍繞產品生命周期管理（PLM）展開，旨在通過將 KiCad 與名為 Aligni 的 PLM 工具集成來簡化其復雜性，特別是針對開源設計工作流。Chris 首先引用了 Gual 定律，該定律表明復雜系統從簡單系統演進而來，并將其應用于簡化 PLM 以實現更好管理的需求。他強調了產品信息集中化系統的重要性，突出了傳統數據管理方法（如在KiCad、電子表格和電子郵件中存儲數據）的低效性和潛在錯誤。Chris 介紹了 Aligni 這一綜合 PLM 工具，強調其作為產品數據單一數據源的作用，包括零件編號、版本控制、物料清單以及團隊和外部供應商的協作功能，具有強大的變更管理能力。演講的核心是 KiCad 與 Aligni 的集成過程，重點是在 Aligni 中創建可在 KiCad 原理圖中輕松引用的器件庫，詳細說明了設置過程，包括零件編號方案、零件類型以及使用自定義參數來促進與 KiCad 數據庫庫的集成。

章節速覽，方便您快速查閱想要的內容：

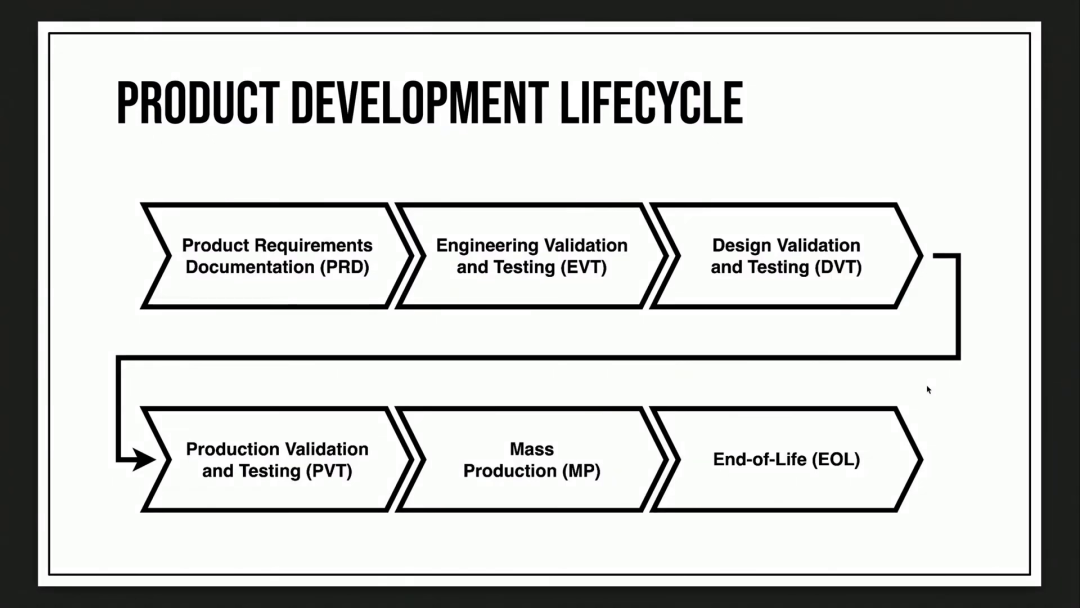

00:00 PLM介紹：簡化開源設計的復雜系統

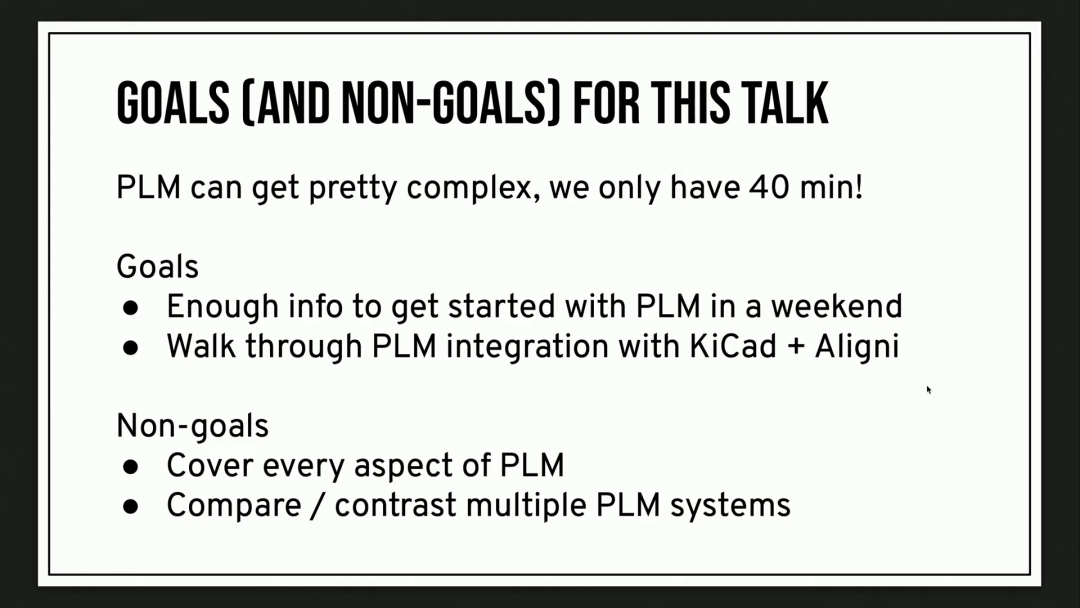

討論重點關注工程中從簡單系統到復雜系統的演進，聚焦于產品生命周期管理（PLM）在管理開源設計中的應用。旨在提供 PLM 的基礎理解、其與 Aligni 等工具的集成，以及如何簡化產品開發生命周期。

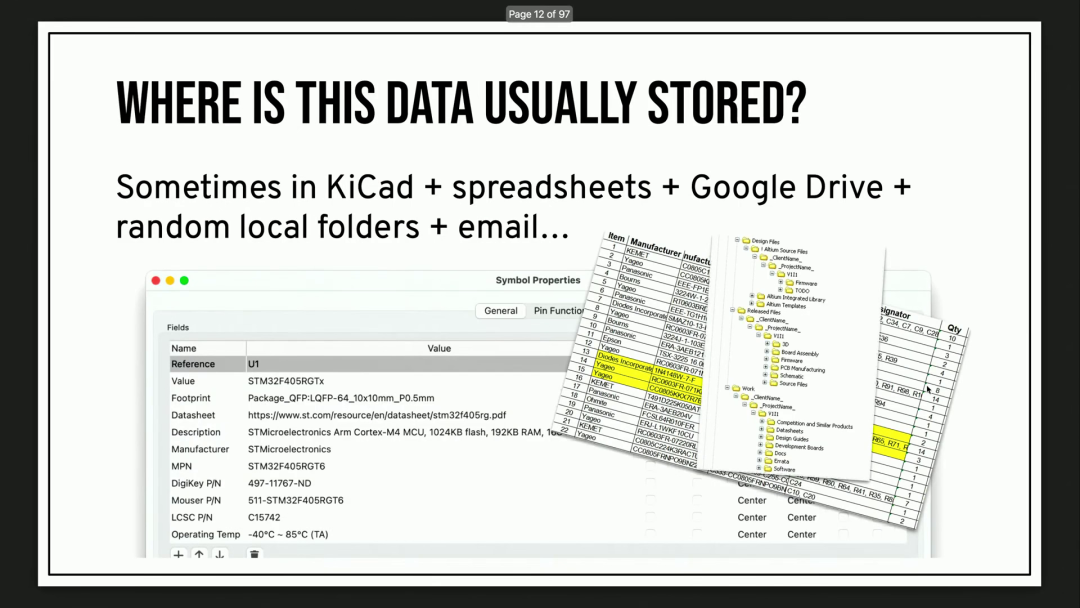

02:13 硬件制造中的產品生命周期數據管理

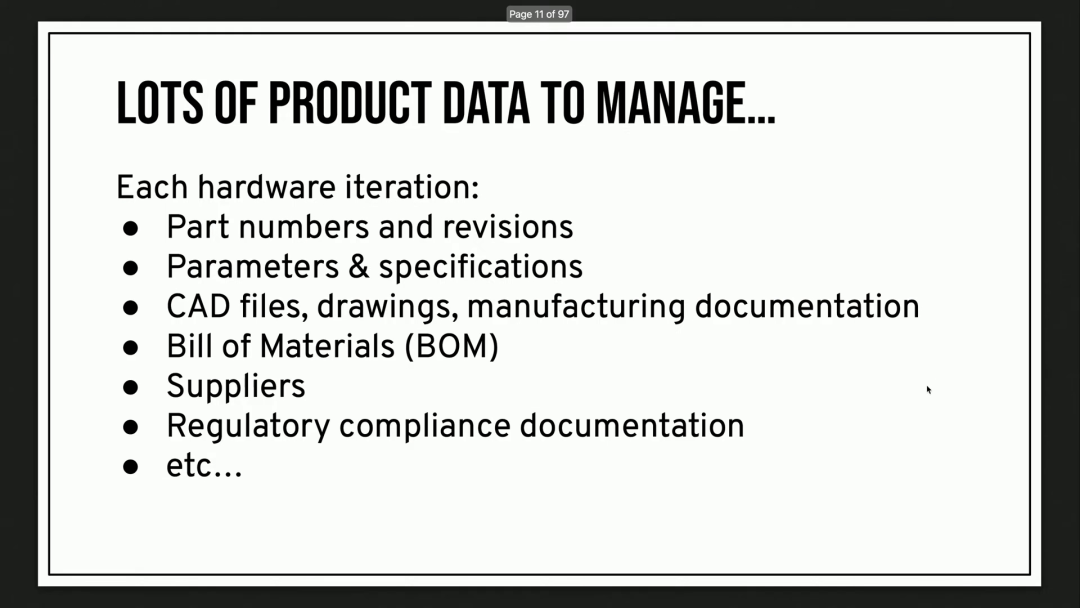

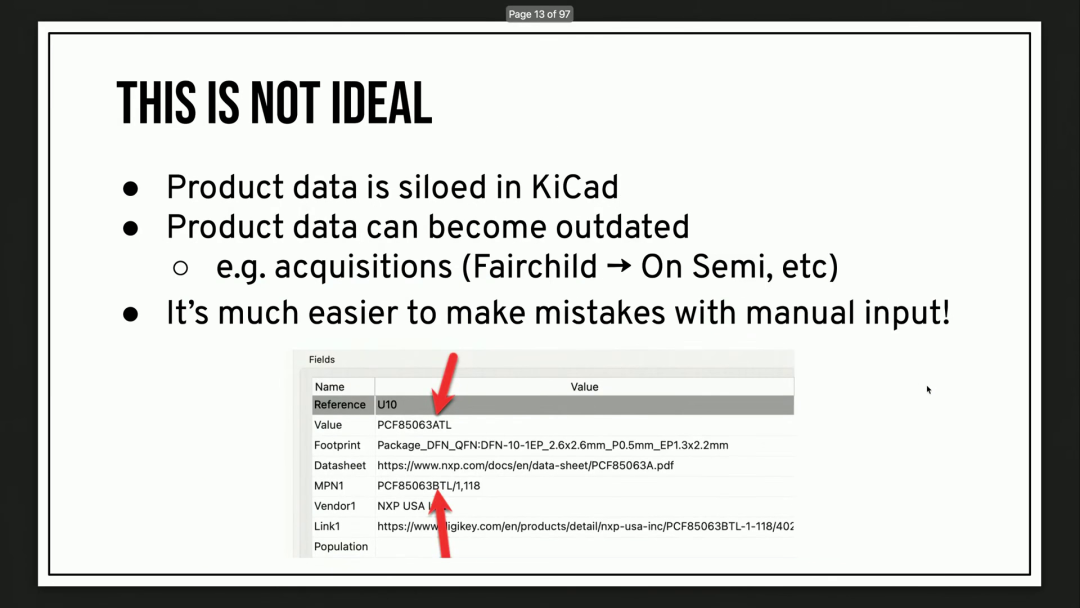

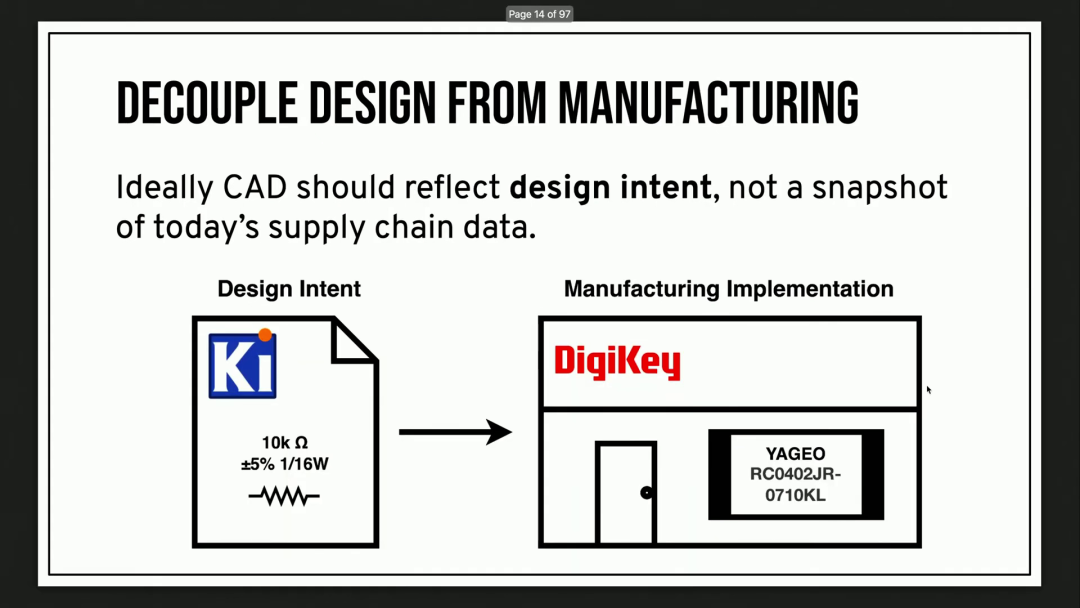

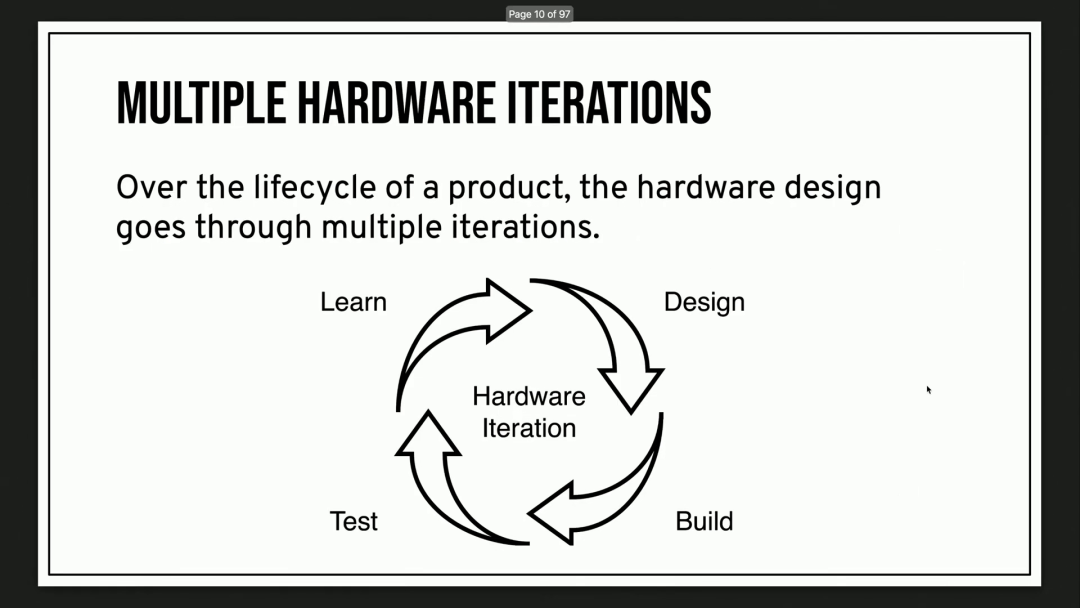

對話討論了硬件制造中管理產品生命周期數據的復雜性和挑戰，強調了當前數據存儲方法（如電子表格）的問題以及對更高效的產品生命周期管理（PLM）軟件的需求。它突出了數據孤島、過時信息和手動輸入錯誤等問題，主張采用能夠準確表示設計意圖并適應供應鏈數據變化的系統。

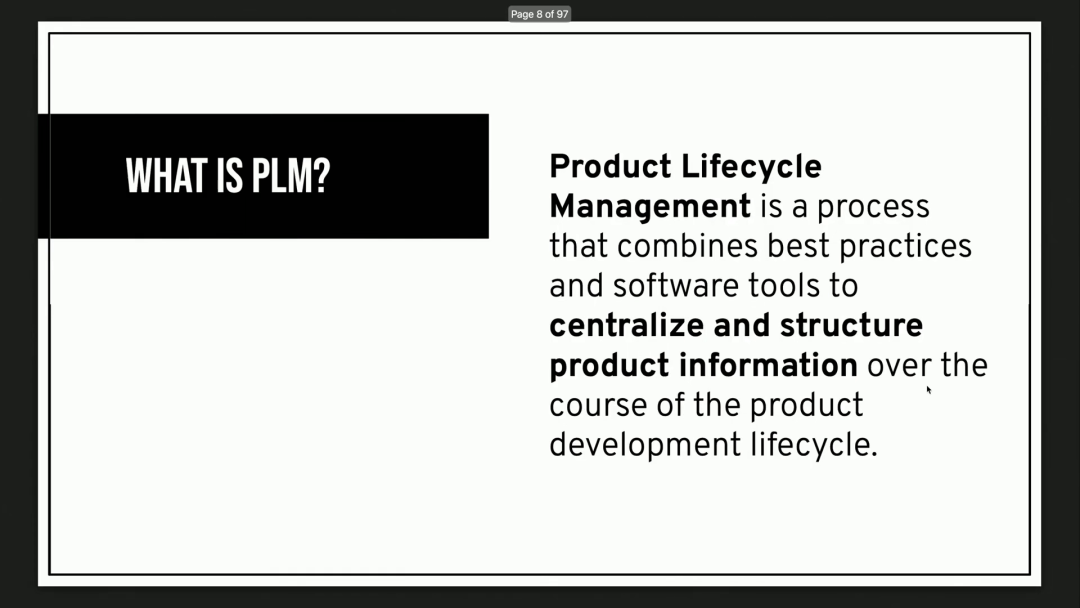

06:53 了解PLM軟件的功能和集成

PLM 軟件作為產品數據的中央存儲庫，管理版本控制、物料清單和文檔控制，同時便于各團隊和外部供應商的訪問。它包括變更管理工作流、變更歷史記錄，并與 PDM、MRP、MES 和 PIM 等其他工具集成。

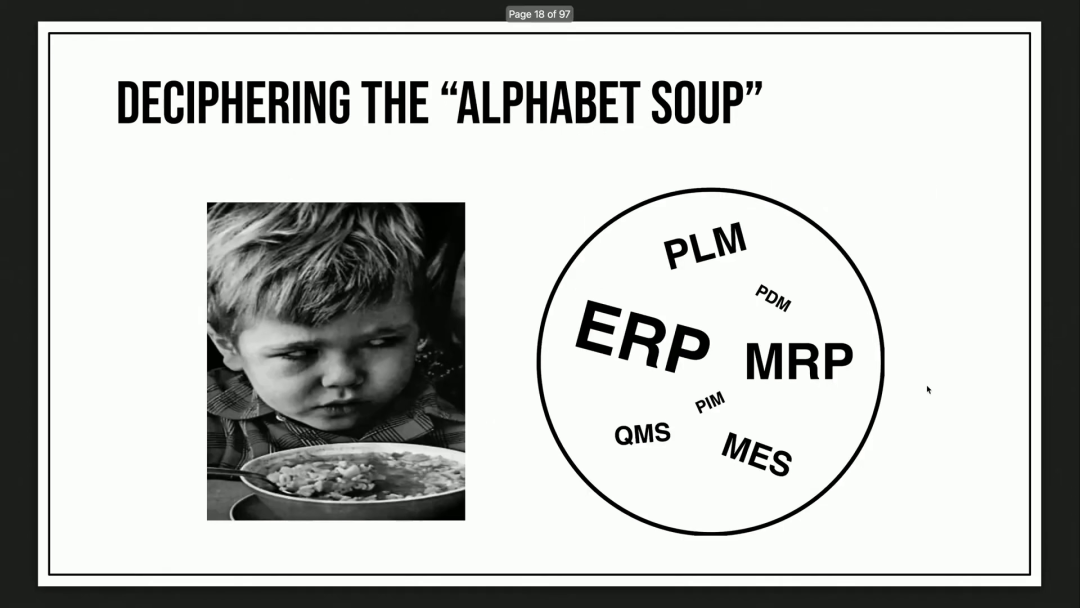

08:34 產品數據管理工程工具概述

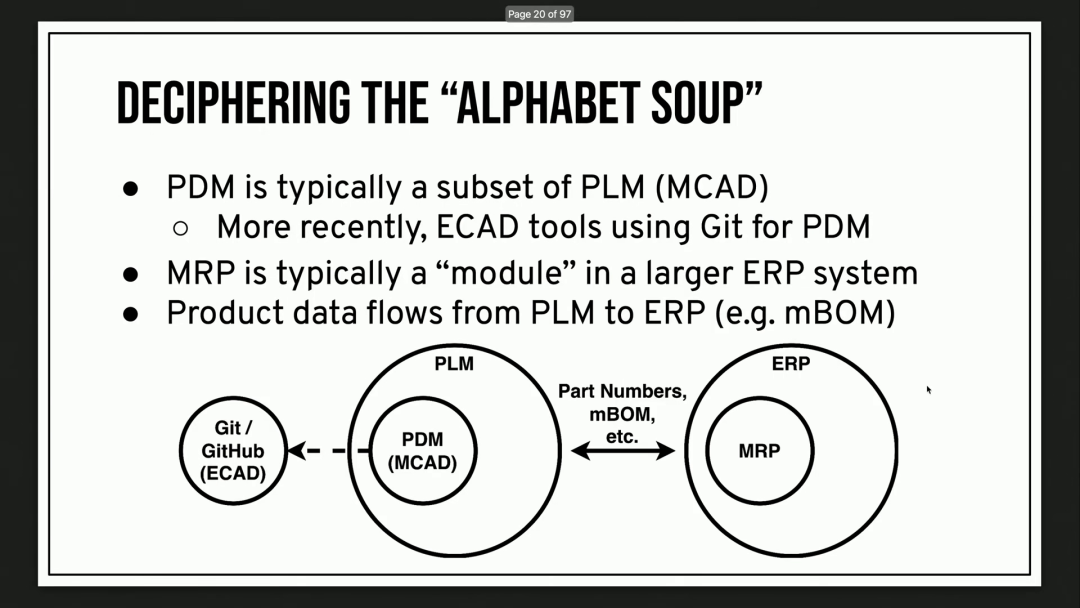

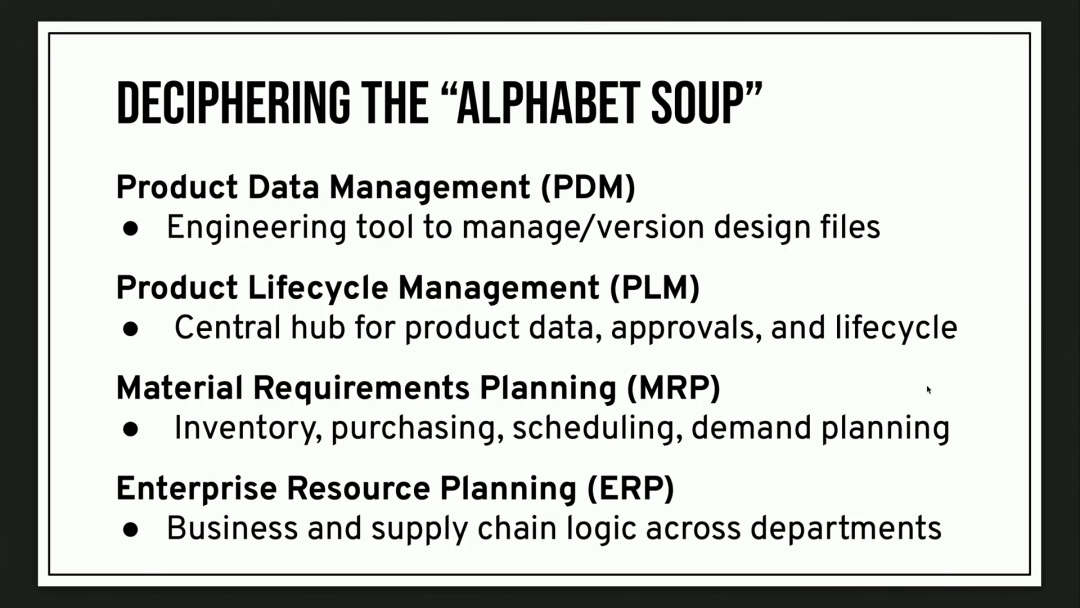

產品數據管理（PDM）最初管理機械 CAD 數據，演進為用于中央產品數據和生命周期管理的 PLM。MRP專注于制造流程，包括庫存和調度，而ERP集成了整個企業的功能，如財務和人力資源。Git 在電子 CAD 版本控制中的使用越來越多，影響了傳統 PDM 的角色。這些工具之間的集成確保了從設計到制造的無縫數據流。

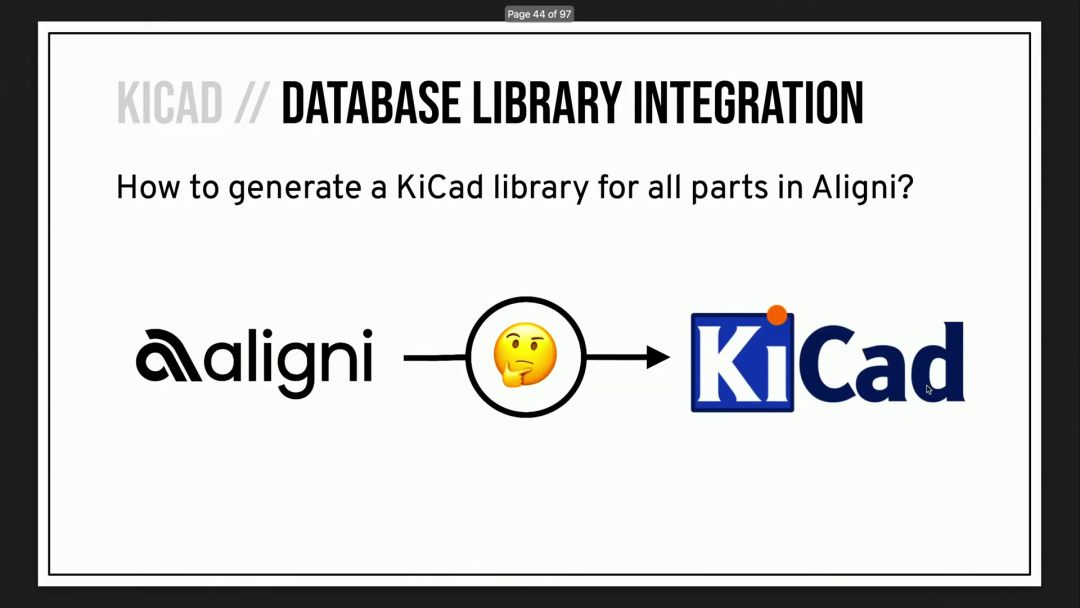

10:58 集成 KiCad 與 Aligni 以增強產品生命周期管理

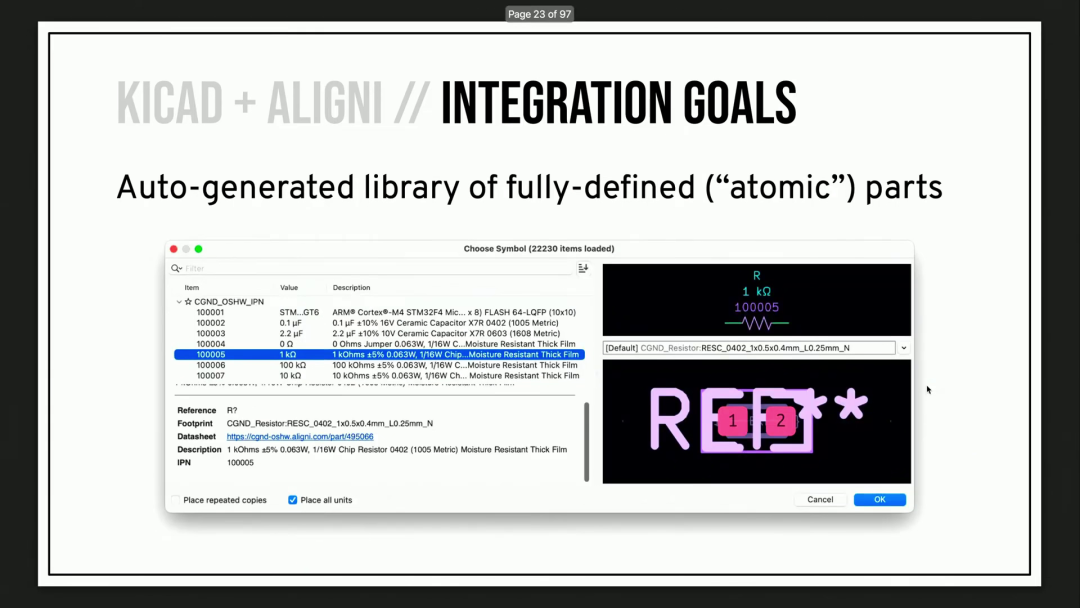

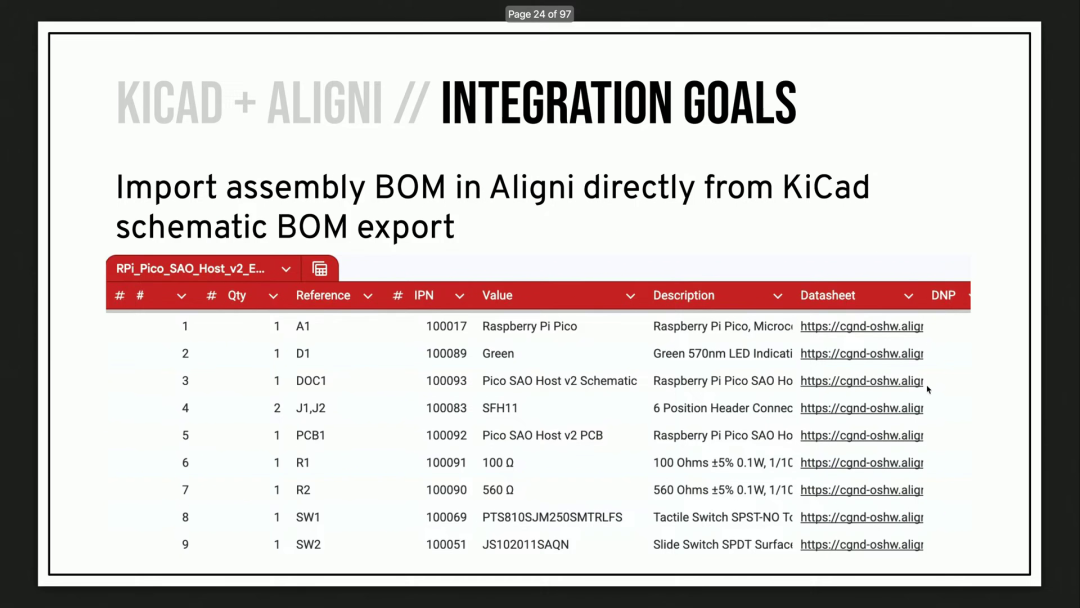

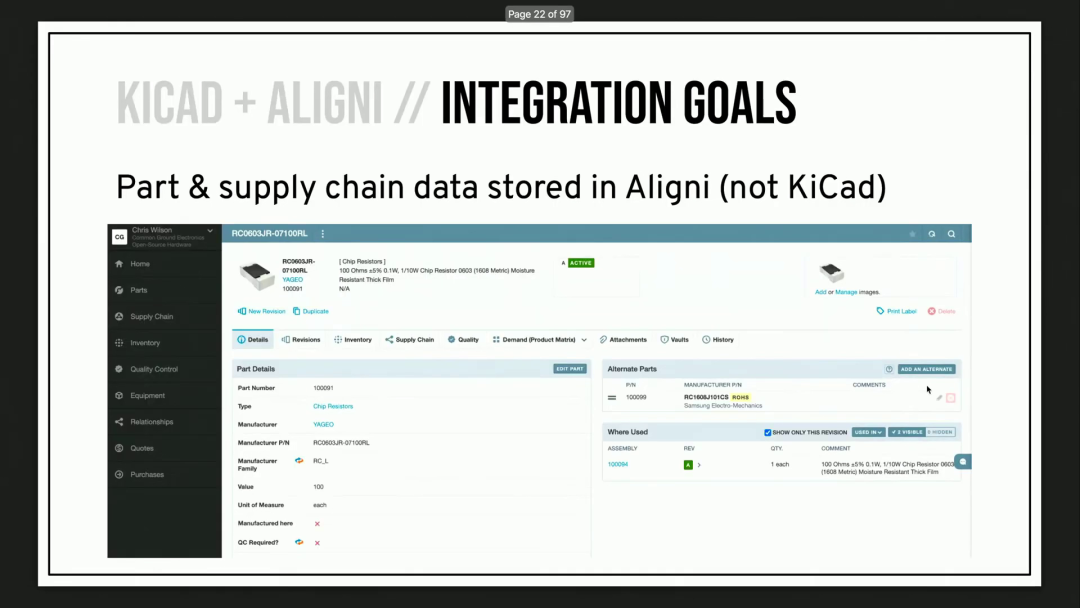

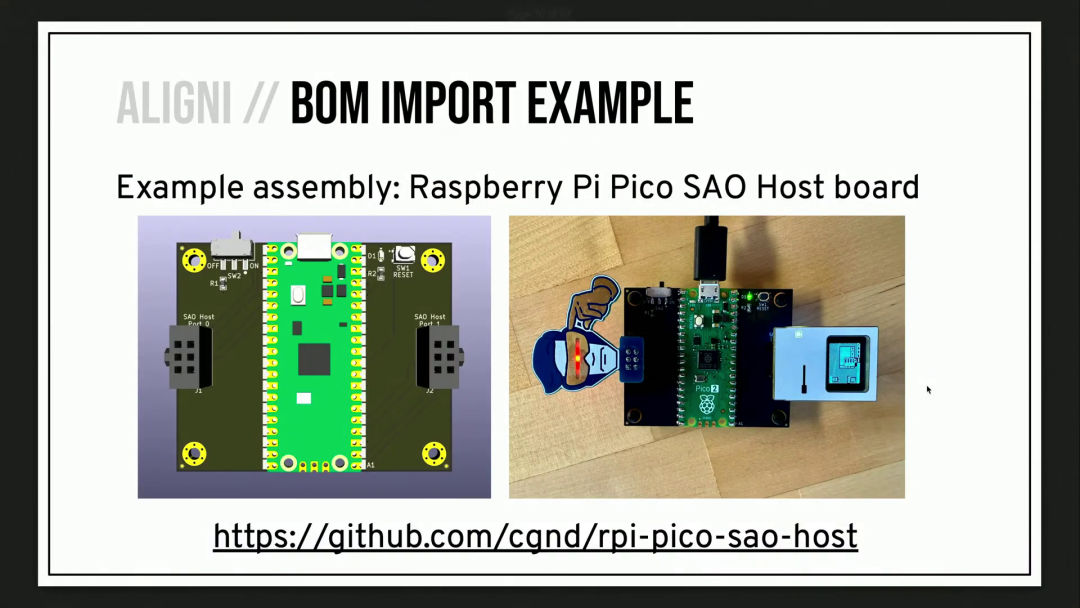

討論概述了將 PLM 工具 Aligni 與 KiCad 集成，以集中產品生命周期數據，生成完全定義的零件庫，并從原理圖創建裝配 BOM。

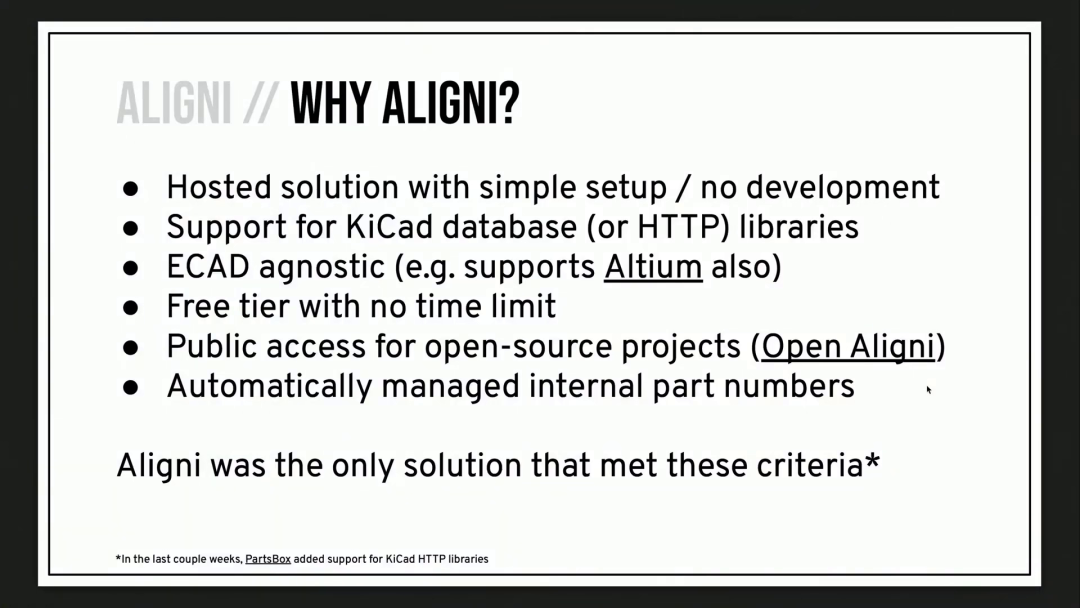

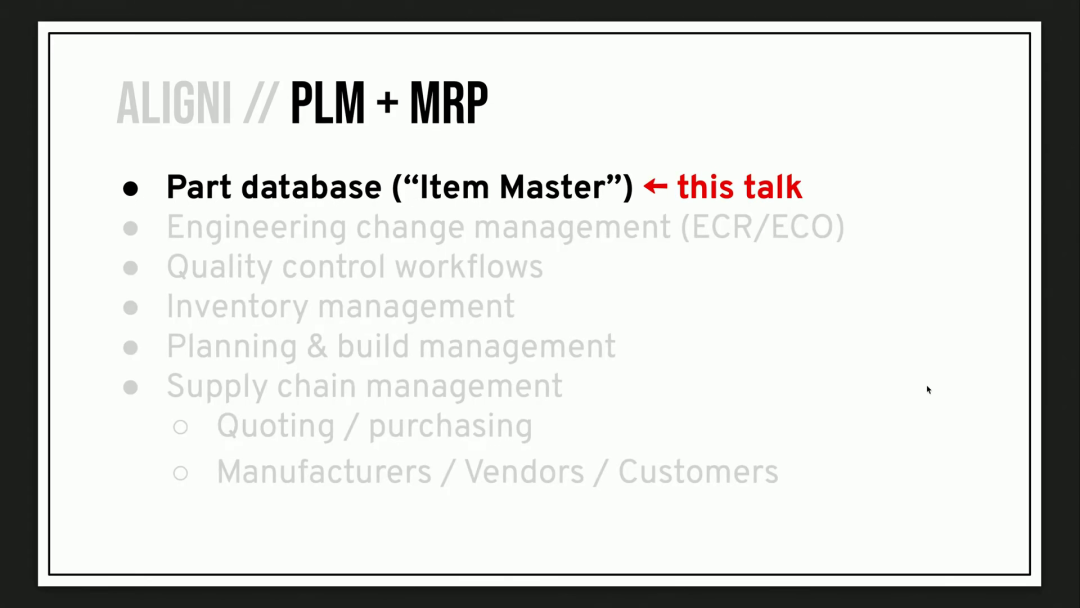

12:43 Aligni介紹：綜合 PLM 和 MRP 工具

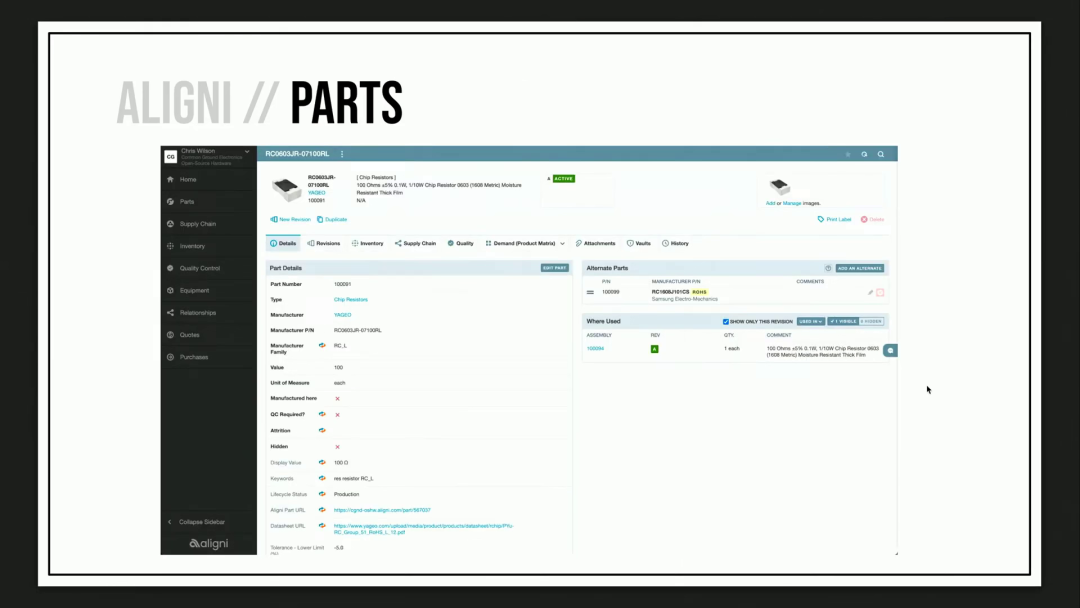

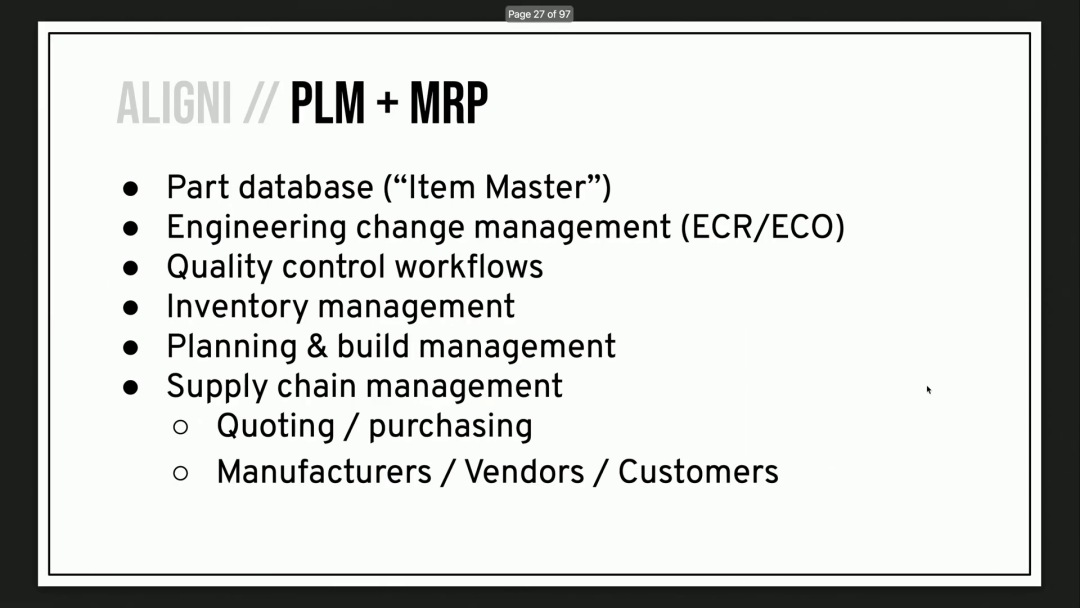

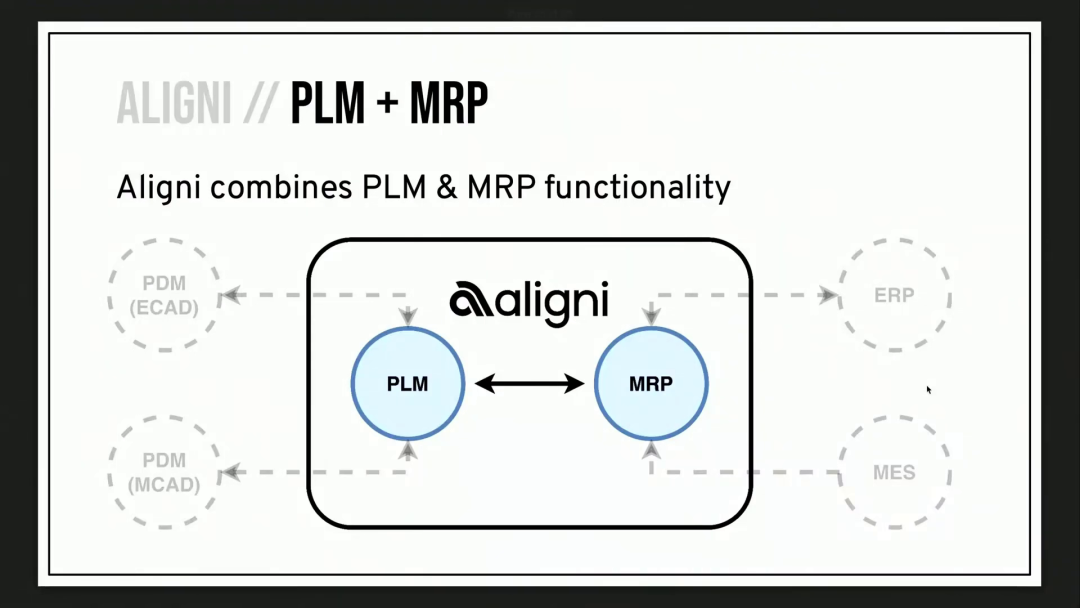

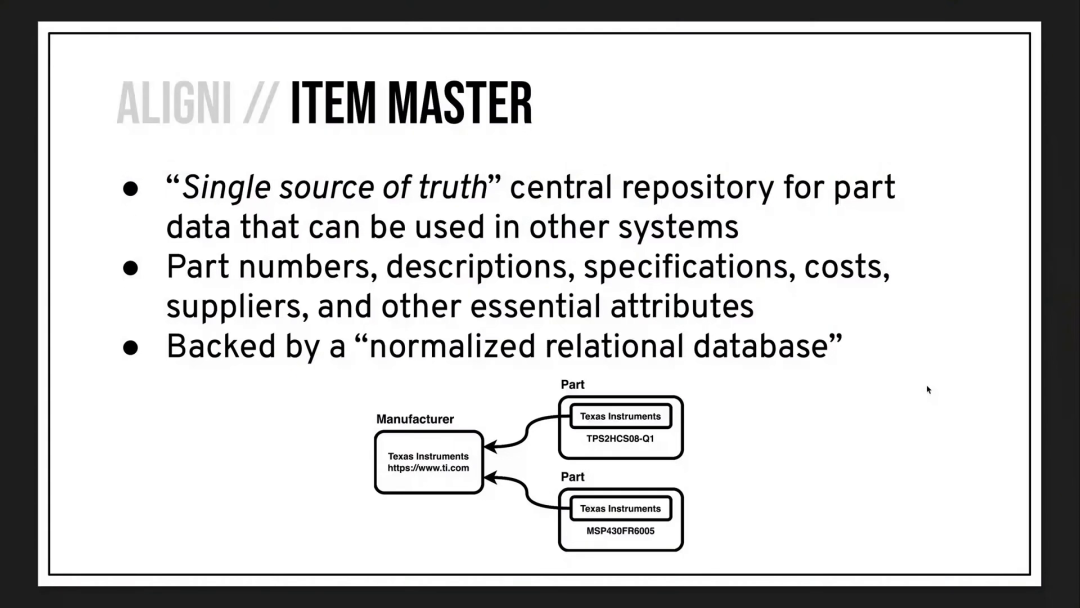

Aligni是一個結合 PLM 和 MRP 的工具，提供零件數據庫管理、工程變更管理、質量工作流、庫存規劃和供應鏈工具的無縫集成。它特別適用于管理零件編號和建造材料，適合個人承包商和大型組織。主要特性包括托管服務、簡單性、對 CAD 數據庫庫的開箱即用支持、開源項目的公共訪問以及自動零件編號管理。

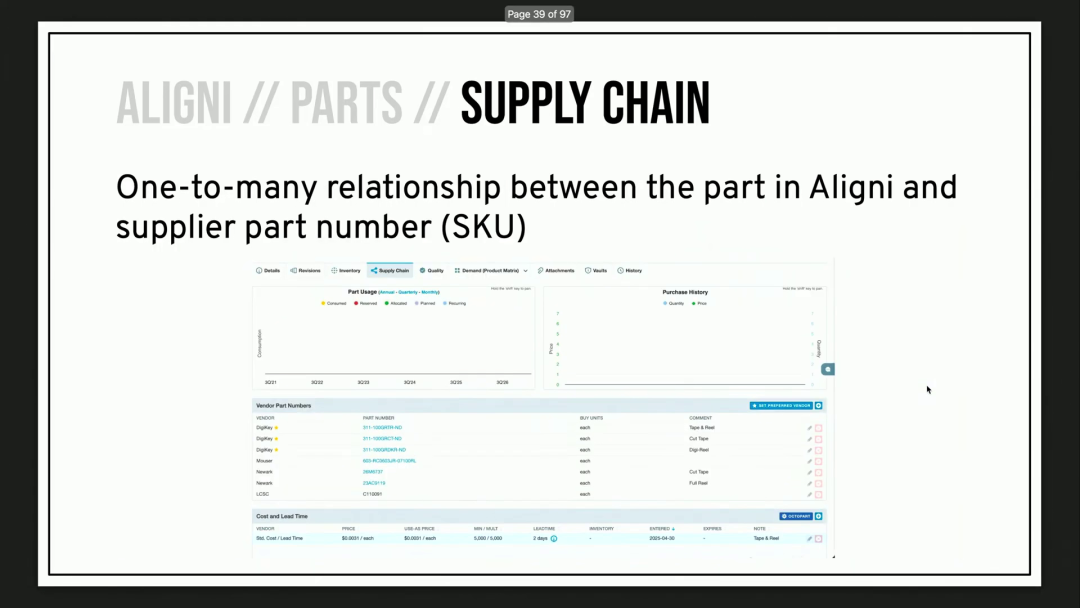

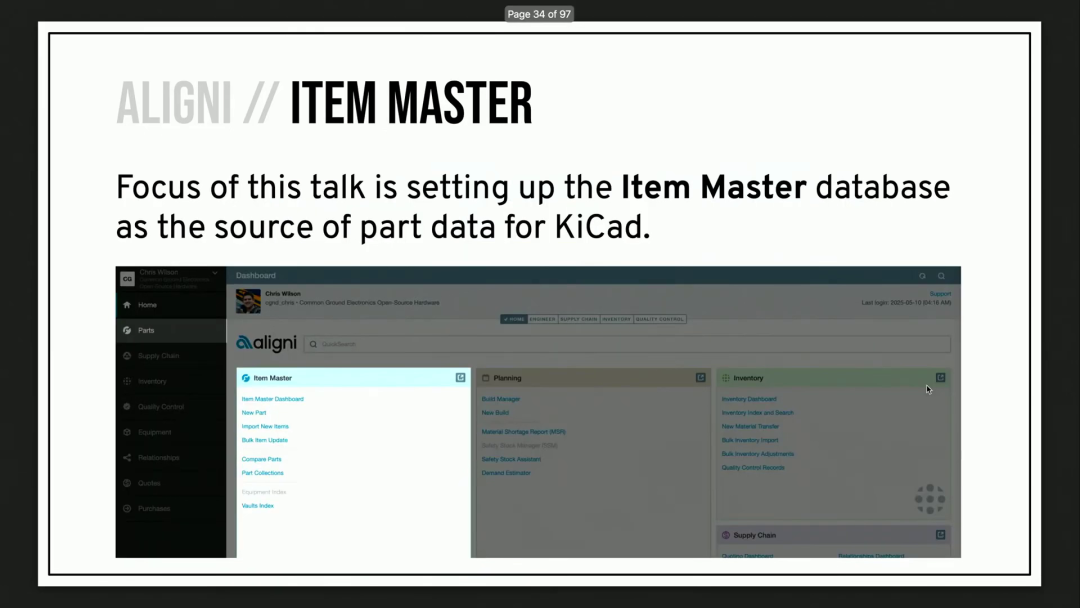

16:52 使用 Aligni 設置主項目數據庫

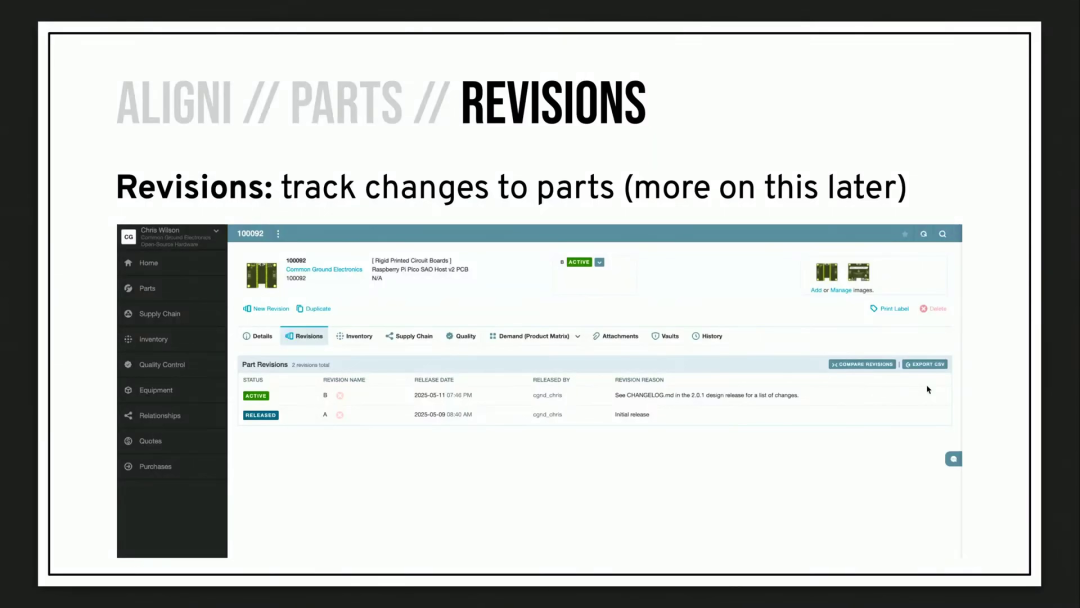

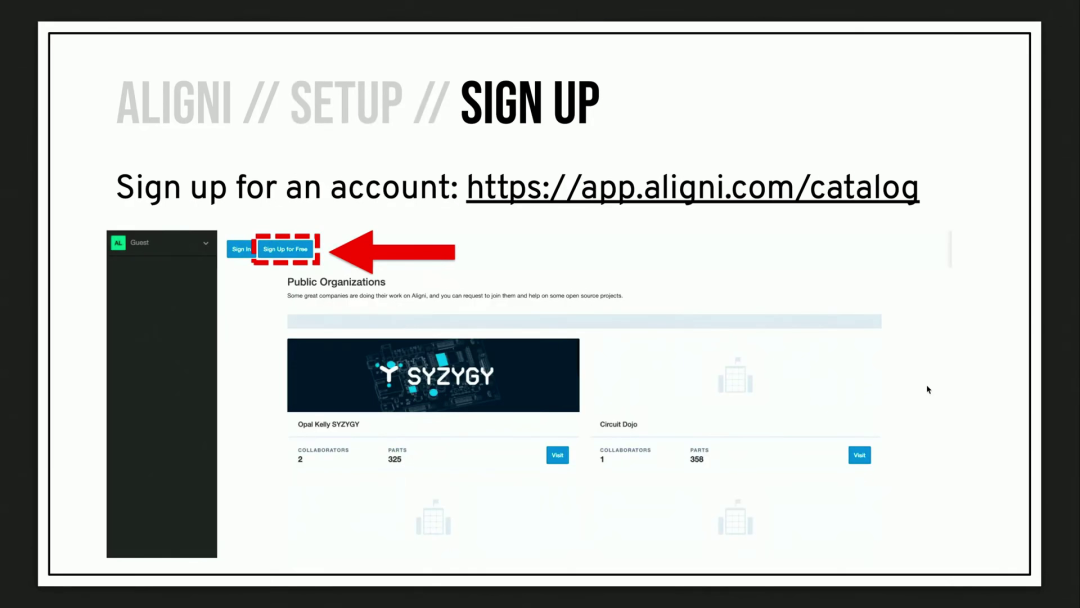

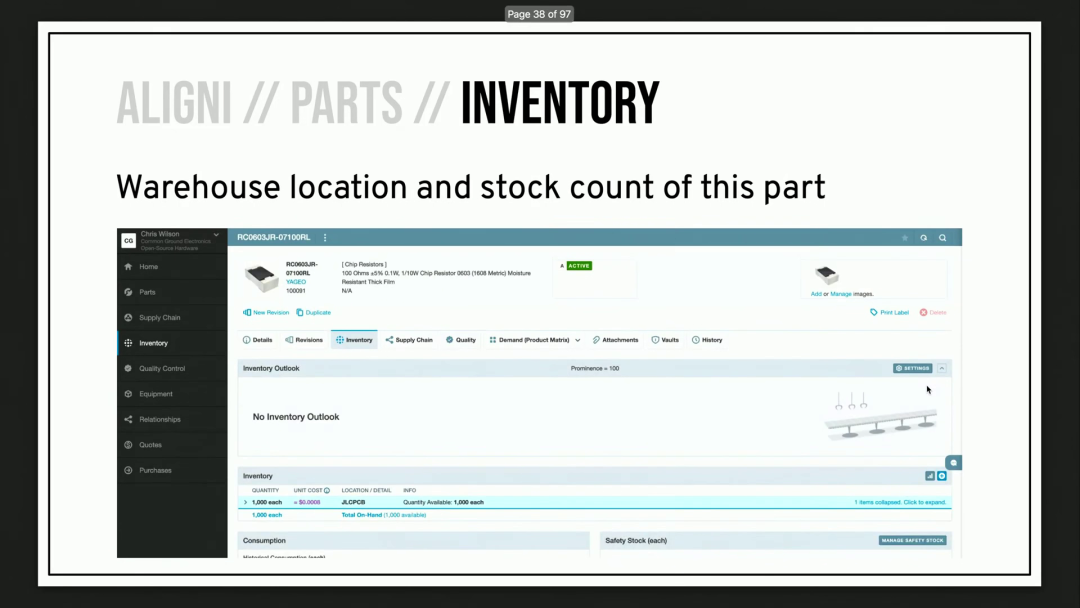

對話提供了使用 Aligni 平臺設置主項目數據庫的教程，強調創建公共賬戶、導航儀表板以及管理零件數據、版本、庫存和供應鏈關系。

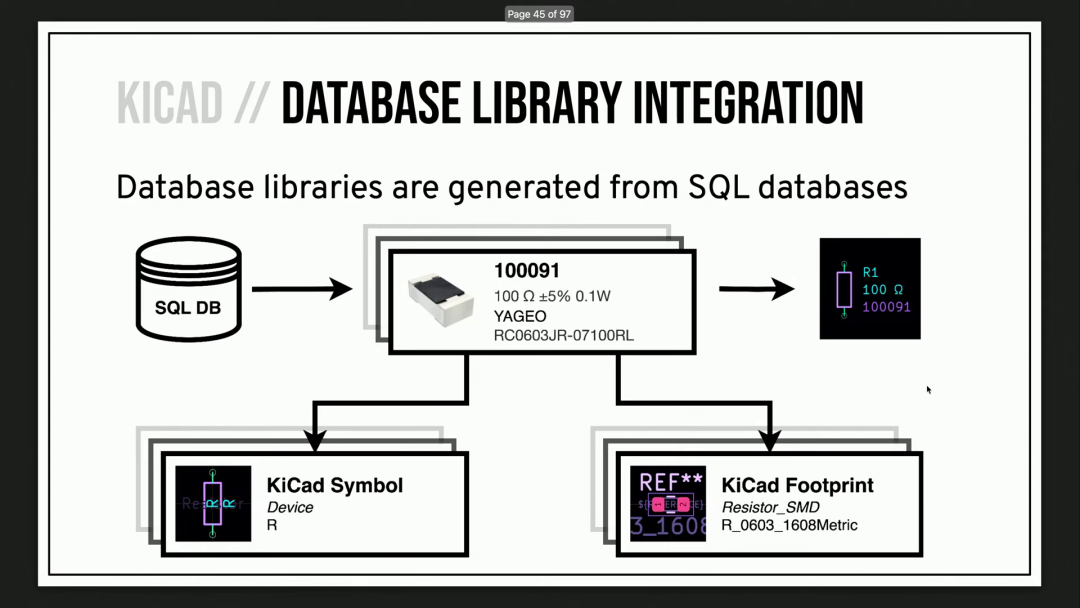

21:50 在設計軟件中設置和集成零件庫

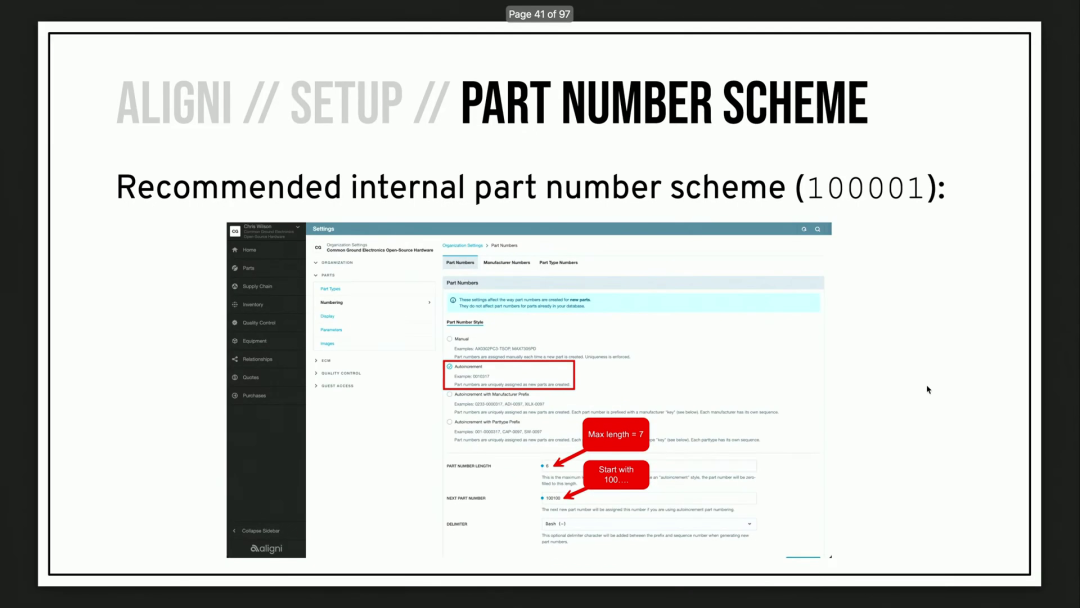

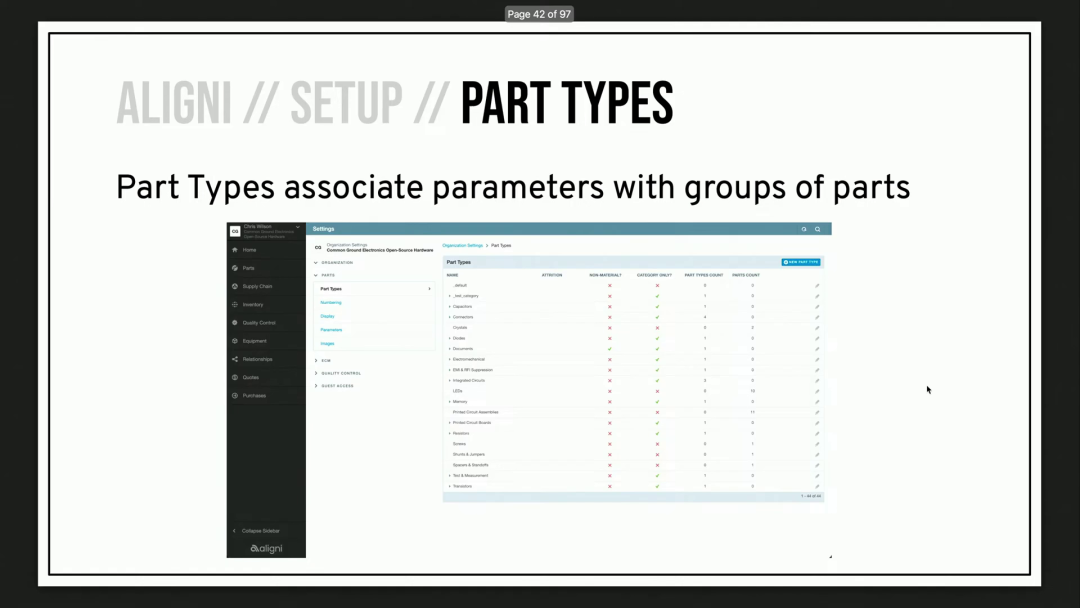

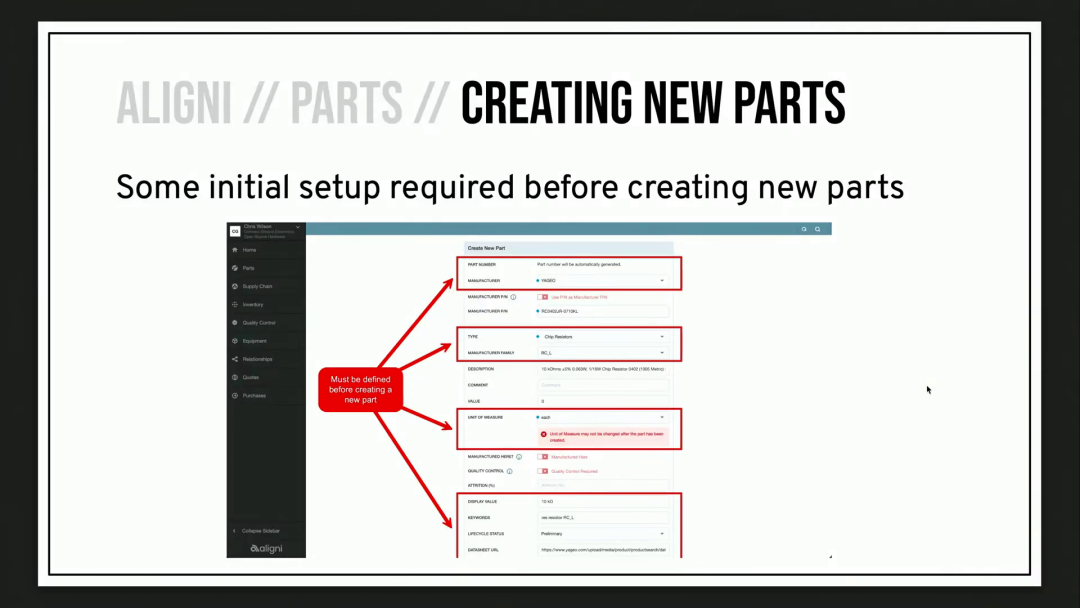

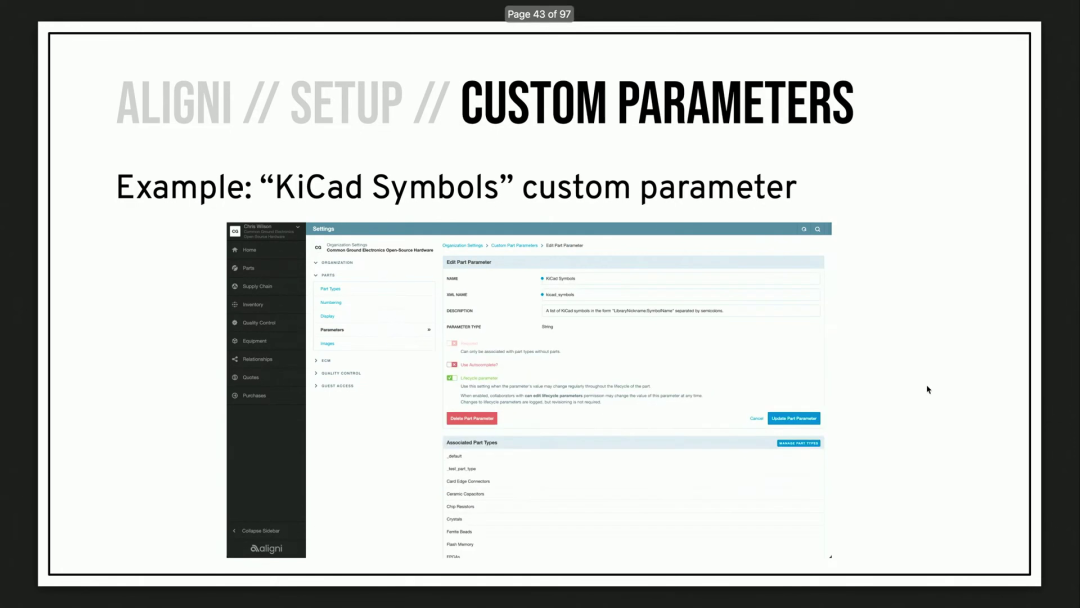

對話解釋了設置零件編號方案、定義零件類型以及為設計軟件中的零件配置自定義參數的過程。它進一步討論了使用數據庫庫將這些零件集成到庫中，特別詳細說明了在 KiCad 中進行此集成所需的輸入。

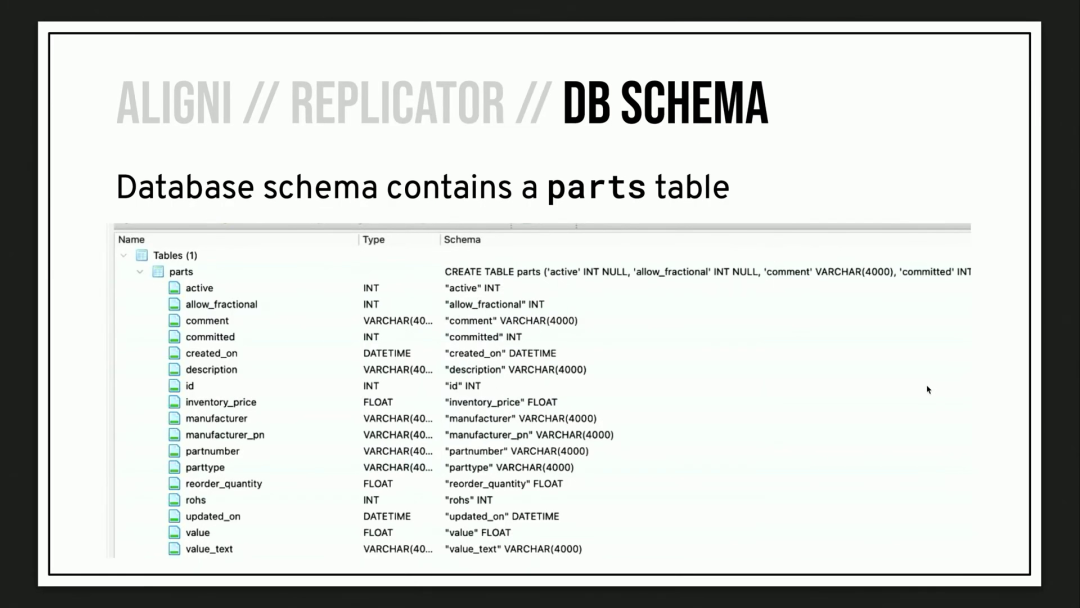

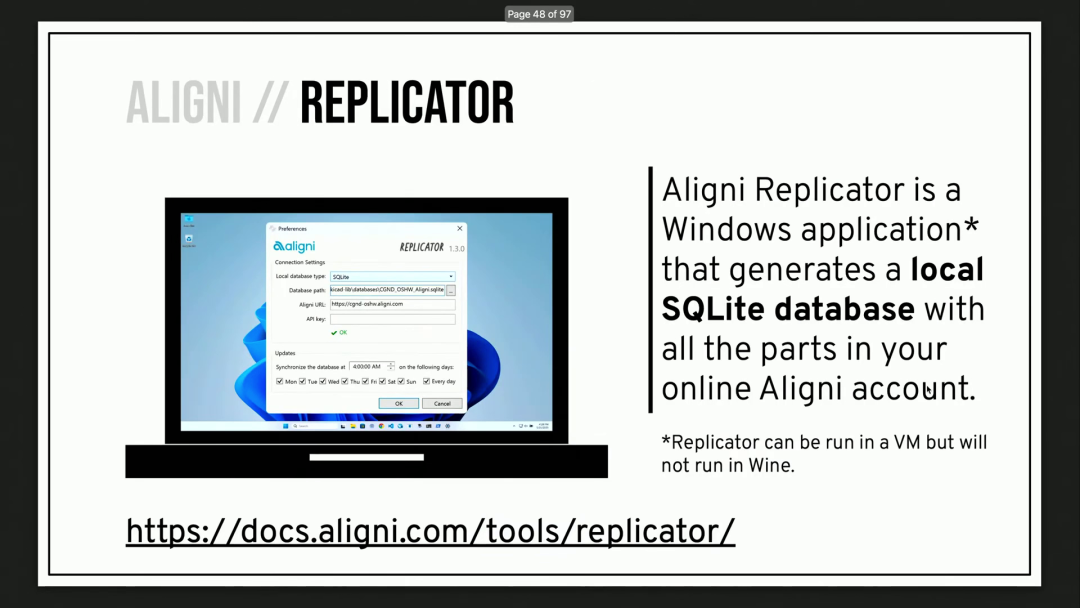

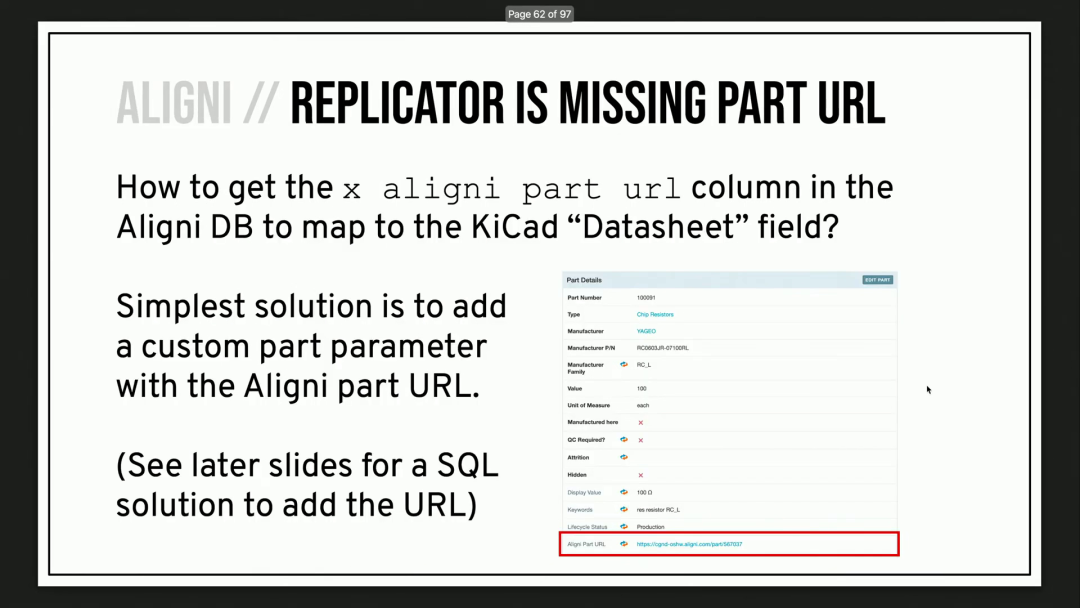

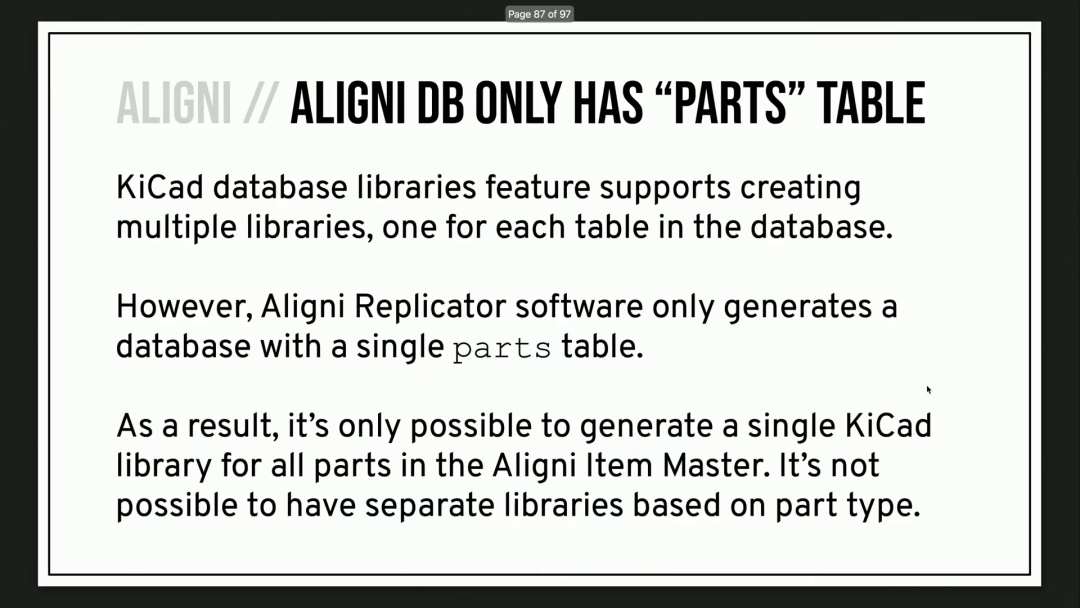

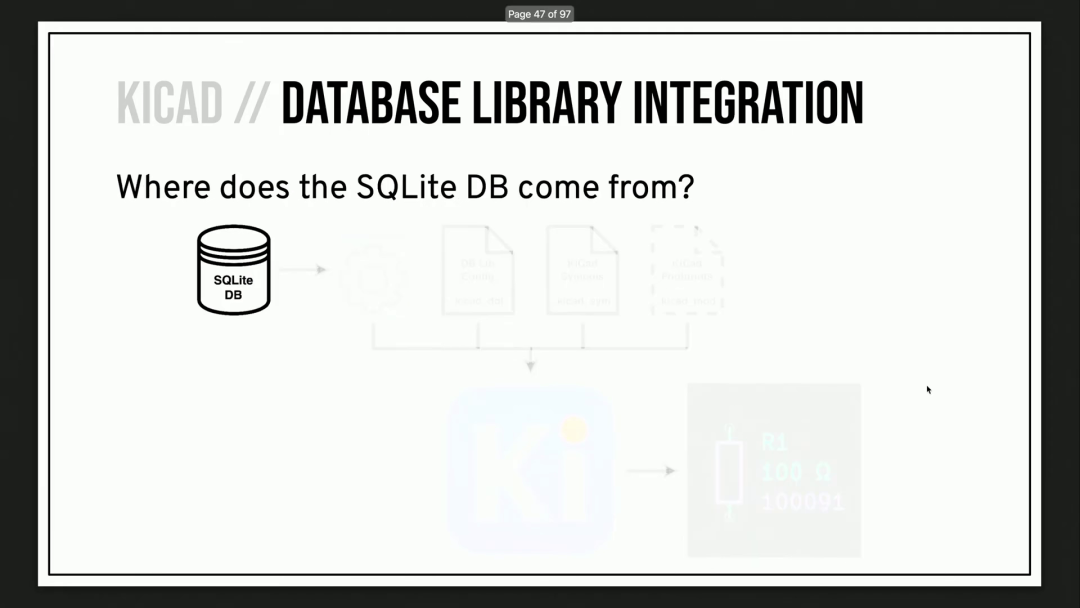

25:55 使用 SQLite 數據庫和復制器進行 Aligni 零件同步

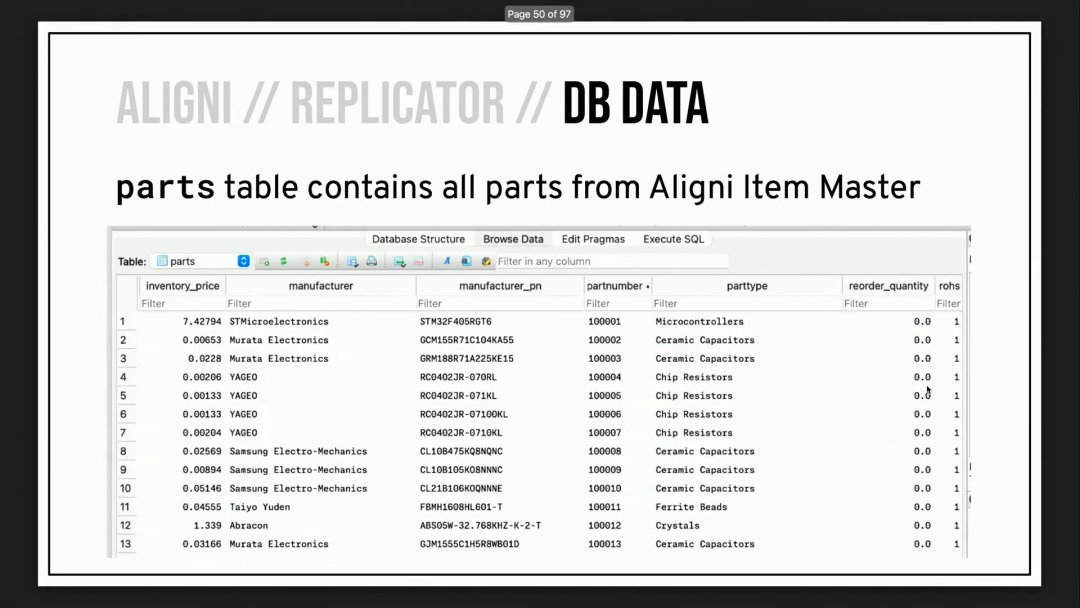

討論突出了使用 SQLite 數據庫和 Aligni 提供的復制器工具，將零件從 Aligni 同步到本地?cái)?shù)據庫。此過程允許手動或計劃更新，并在數據庫架構中包含自定義參數和零件編號。

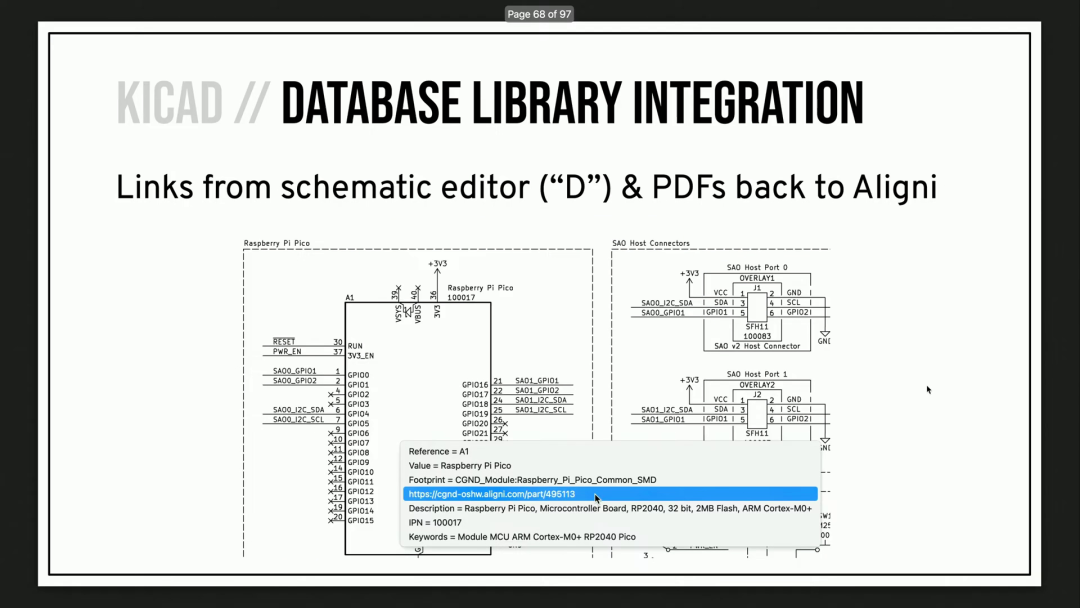

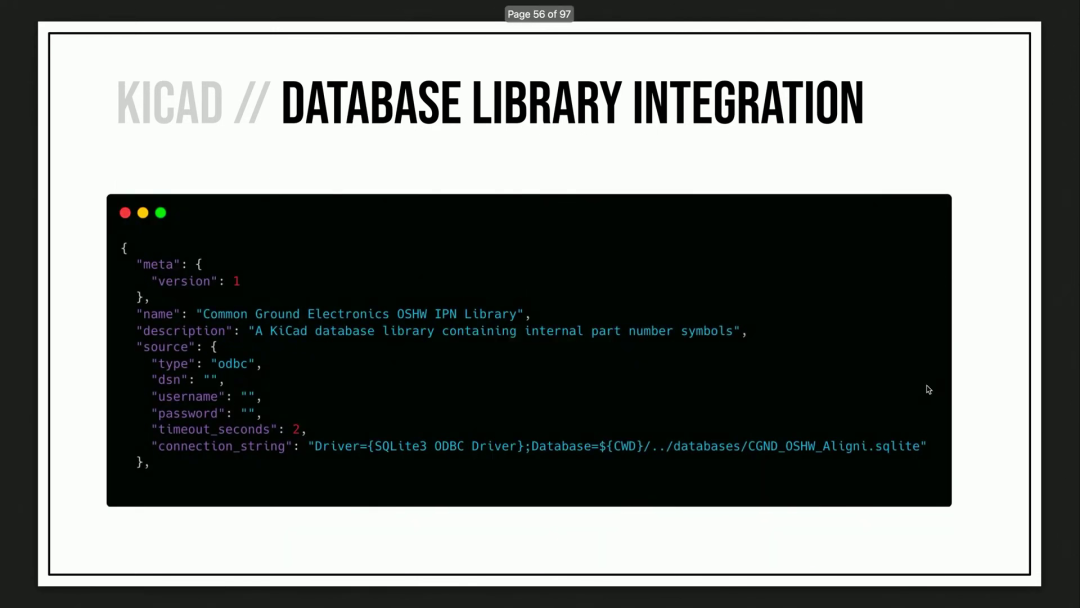

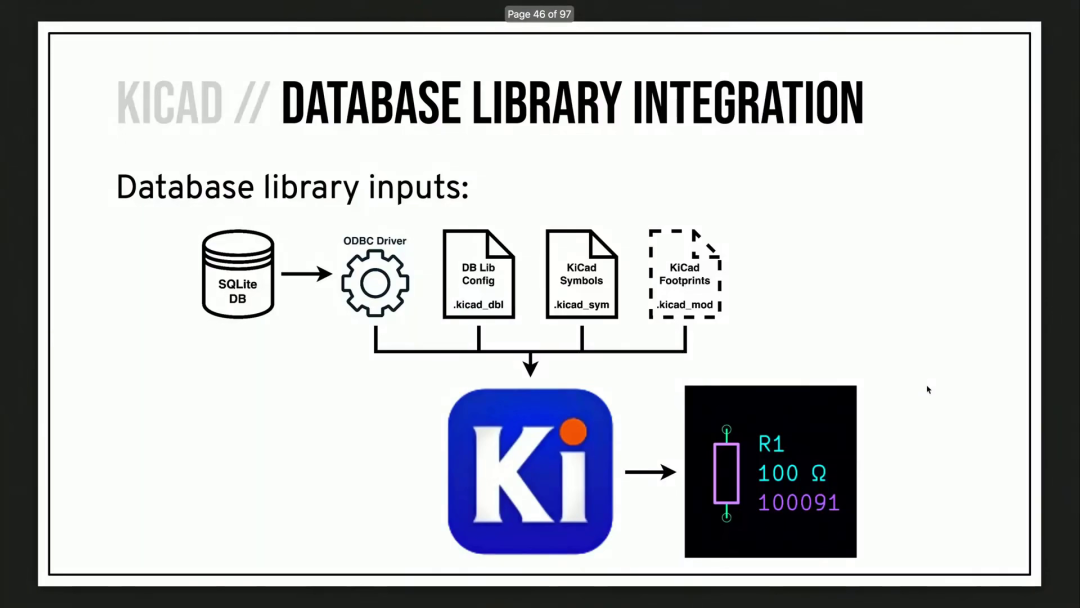

27:21 為數據庫驅動的符號生成配置 KiCad

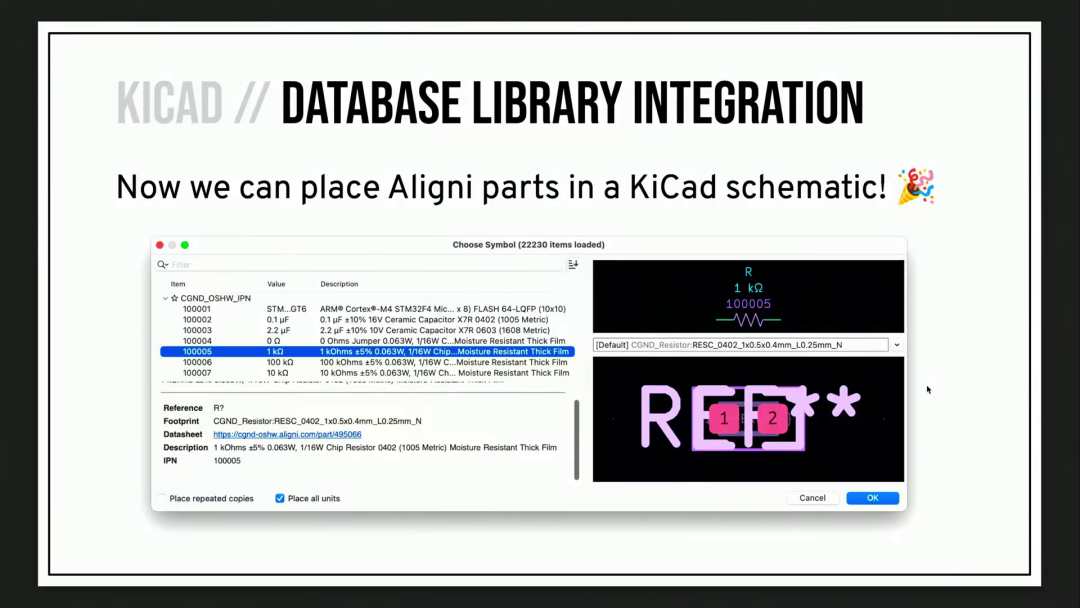

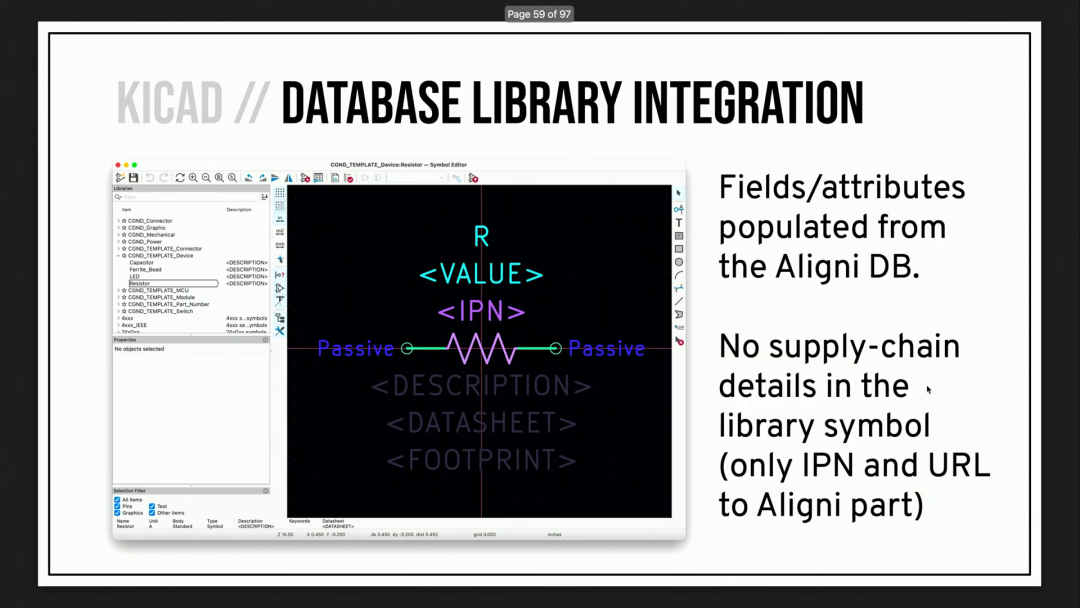

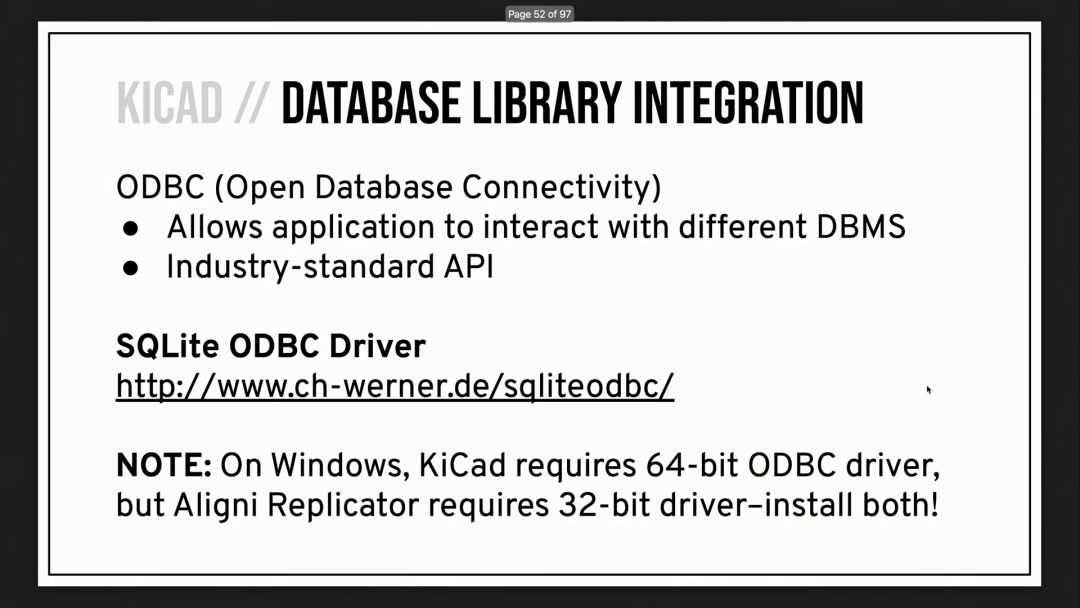

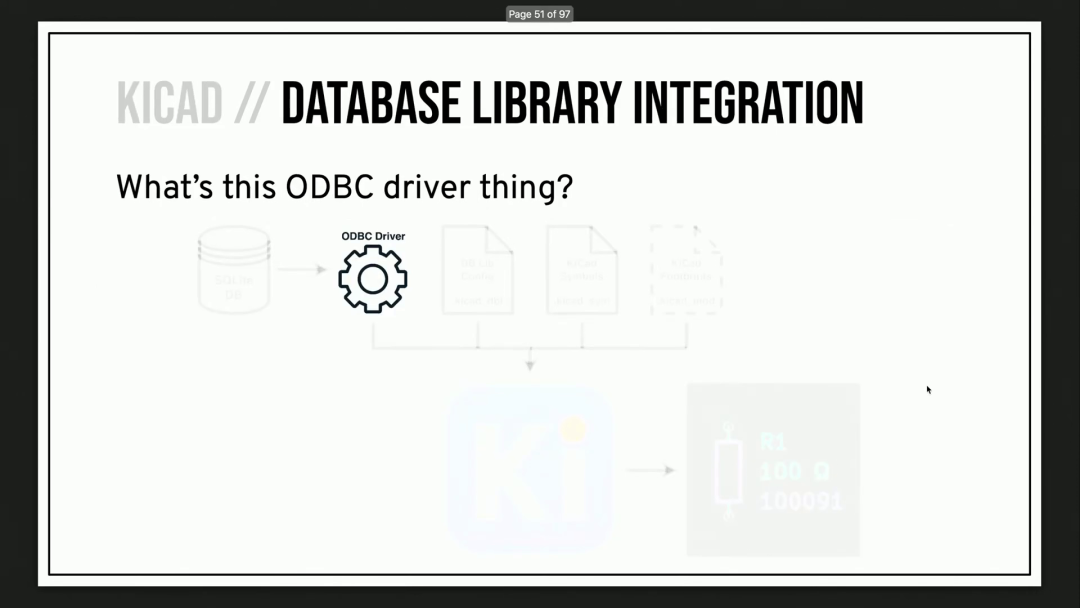

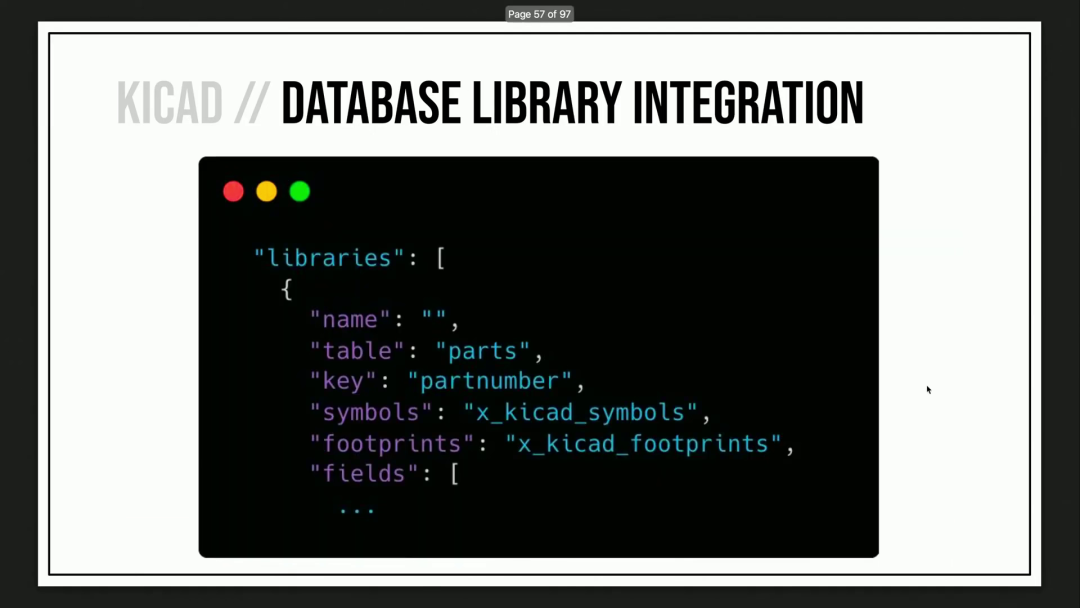

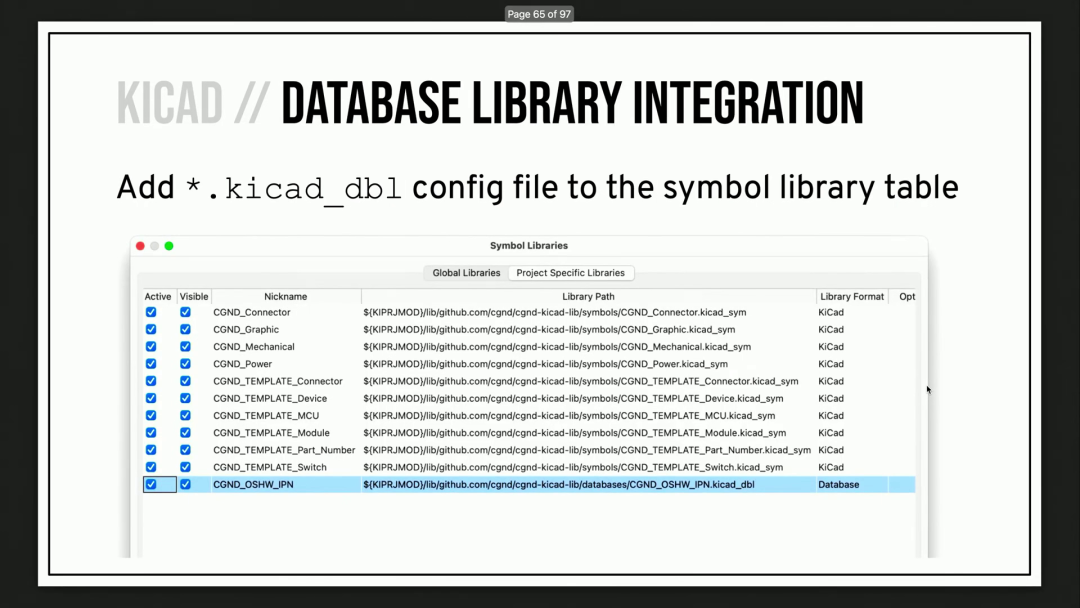

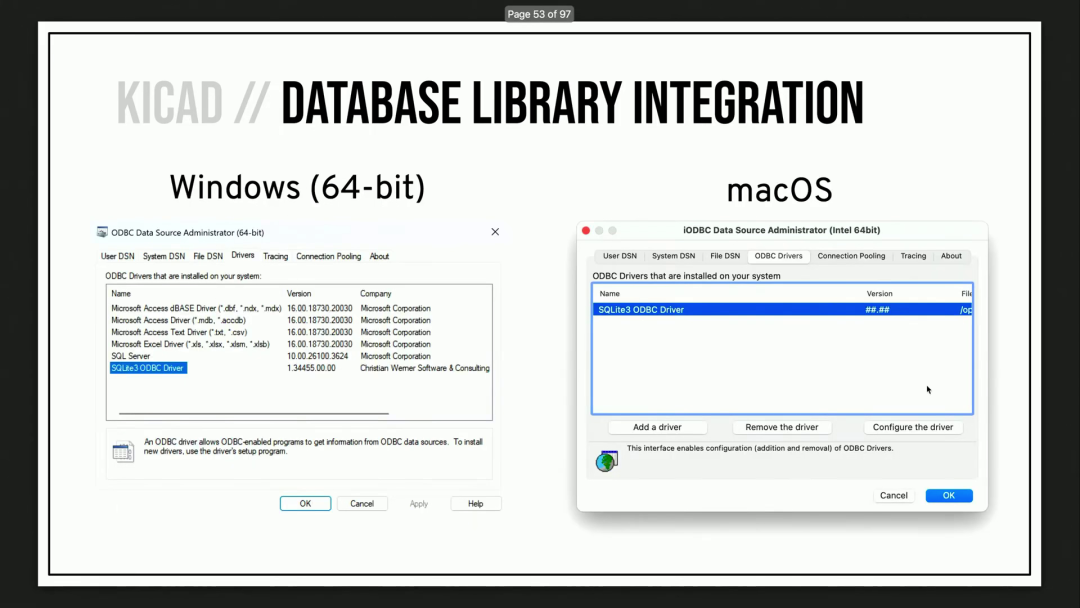

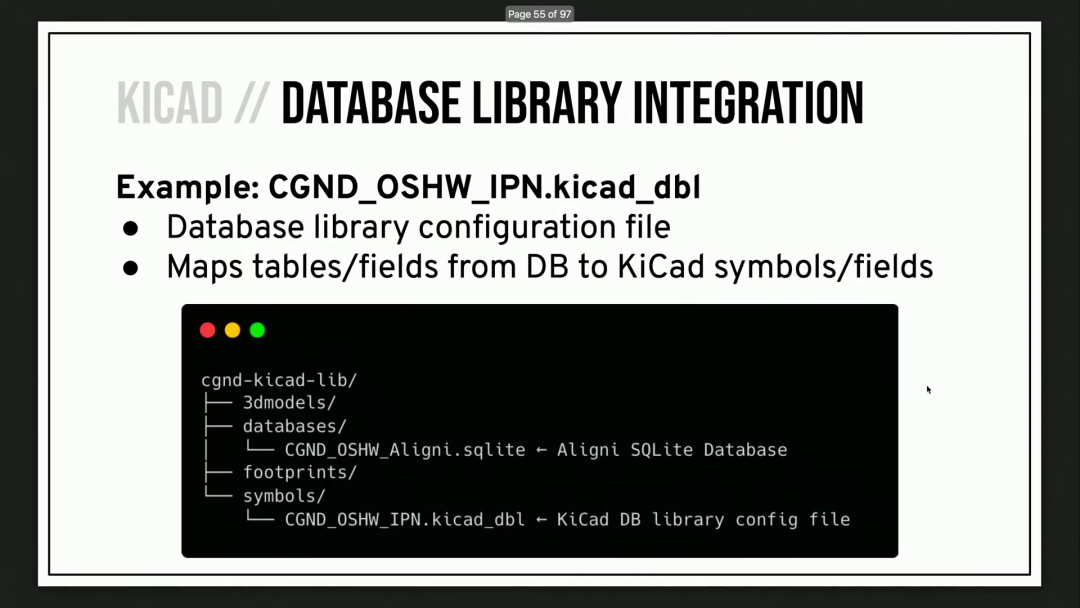

對話解釋了為KiCad設置ODBC驅動程序以抽象數據庫交互，配置 JSON 文件以將數據庫字段映射到原理圖符號，并將此設置集成到 KiCad 的符號庫系統中。

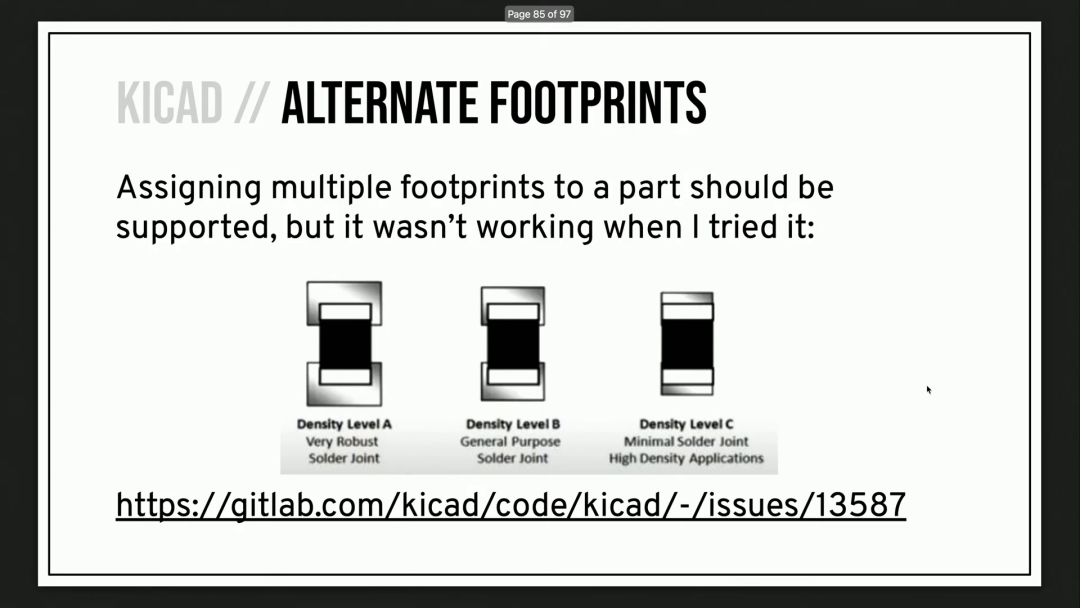

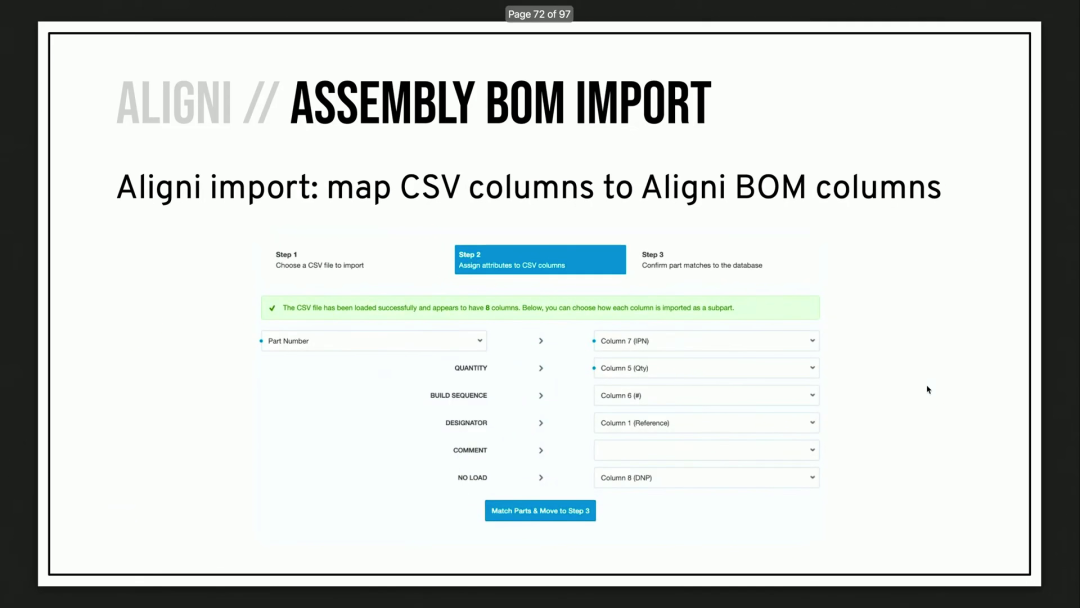

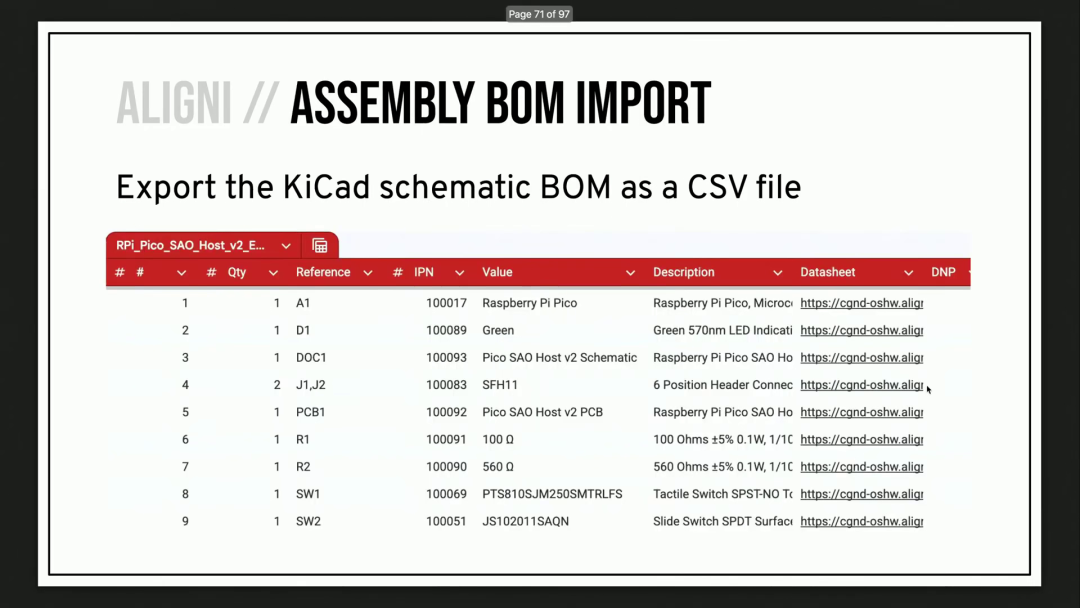

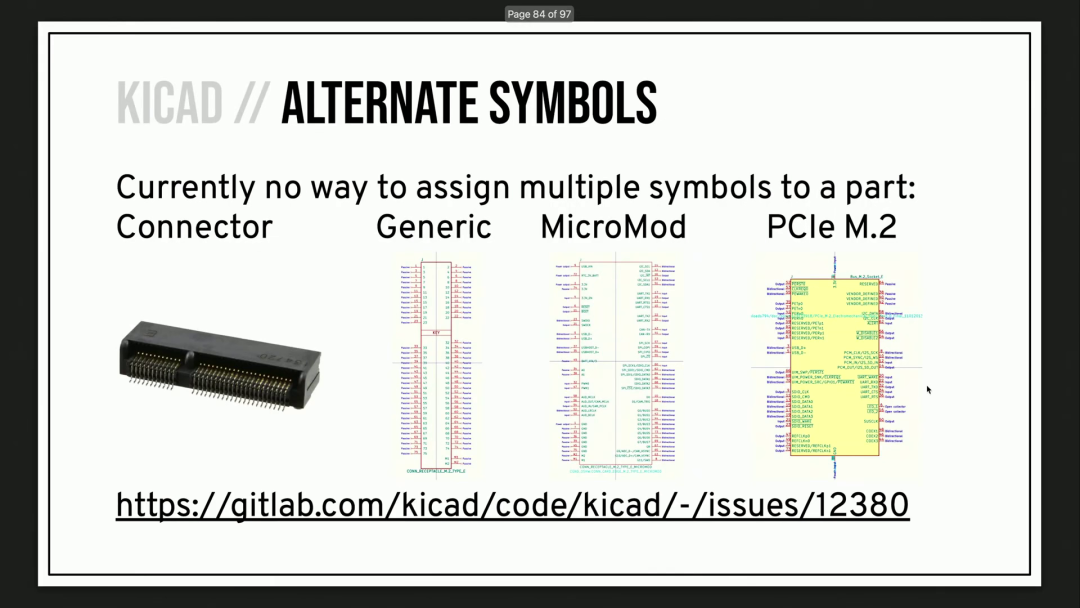

31:57 PCB 設計中的元件管理集成：Aligni 和 KiCad 工作流

討論概述了將 Aligni 的零件管理與 KiCad 集成用于 PCB 設計的工作流，強調參數化零件搜索、將 CAD 模型鏈接到實際零件、生成 BOM 以及解決零件映射和封裝選擇的限制。

結束語
