在FPGA設計中，PLL（鎖相環）模塊作為核心時鐘管理單元，通過靈活的倍頻、分頻和相位調整功能，為系統提供多路高精度時鐘信號。它不僅解決了時序同步問題，還能有效消除時鐘偏移，提升系統穩定性。本文將深入探討智多晶PLL在實際應用中的關鍵注意事項，幫助工程師規避常見設計風險。

01PLL動態相位調整

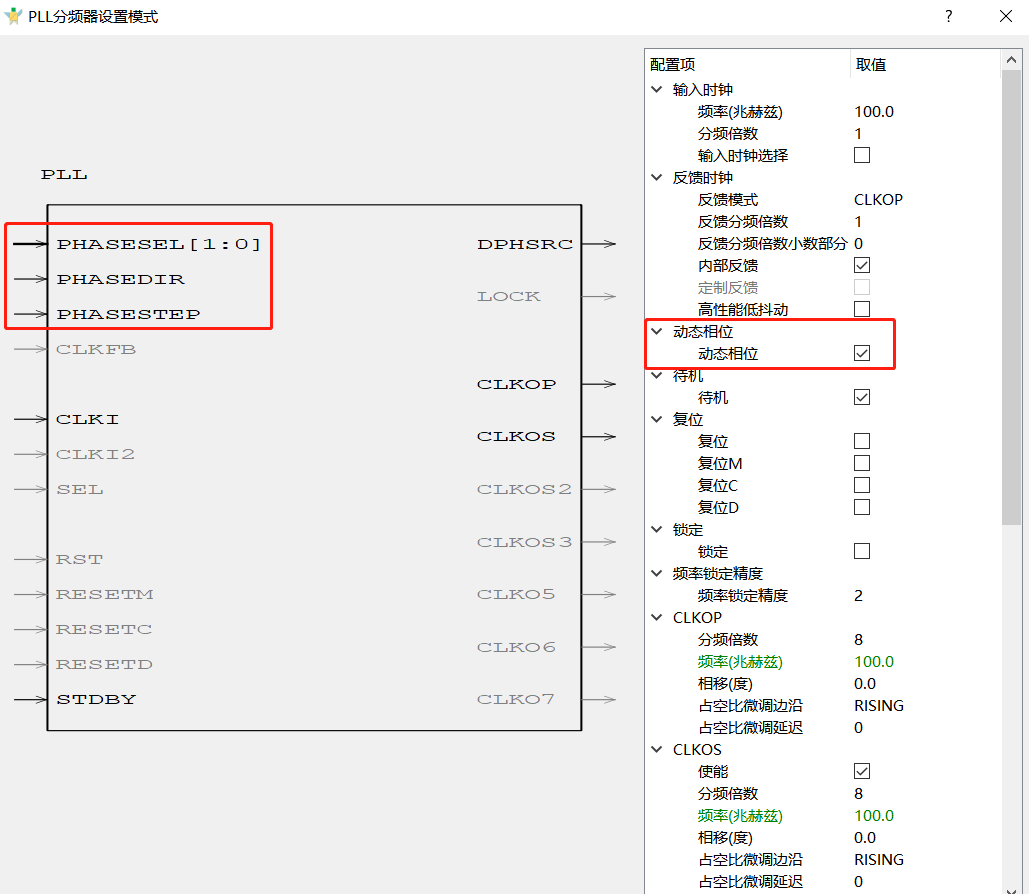

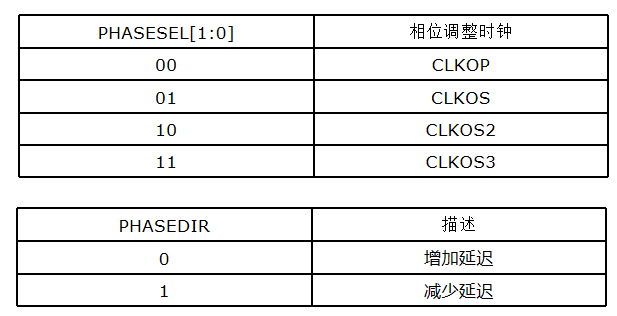

PLL模塊支持對輸出時鐘的相位進行調整，CLKOP、CLKOS、CLKOS2、CLKOS3四組時鐘信號都支持動態相位調整，但是同一時刻只有一個支持該功能。

當PHASESEL、PHASEDIR明確后，PHASESTEP信號每產生一次脈沖信號相位將調整1/(8*FVCO)，需要注意智多晶不同型號的FVCO范圍存在差別，使用中請參考對應型號的數據手冊。

02Sealion系列 PLL相位調整

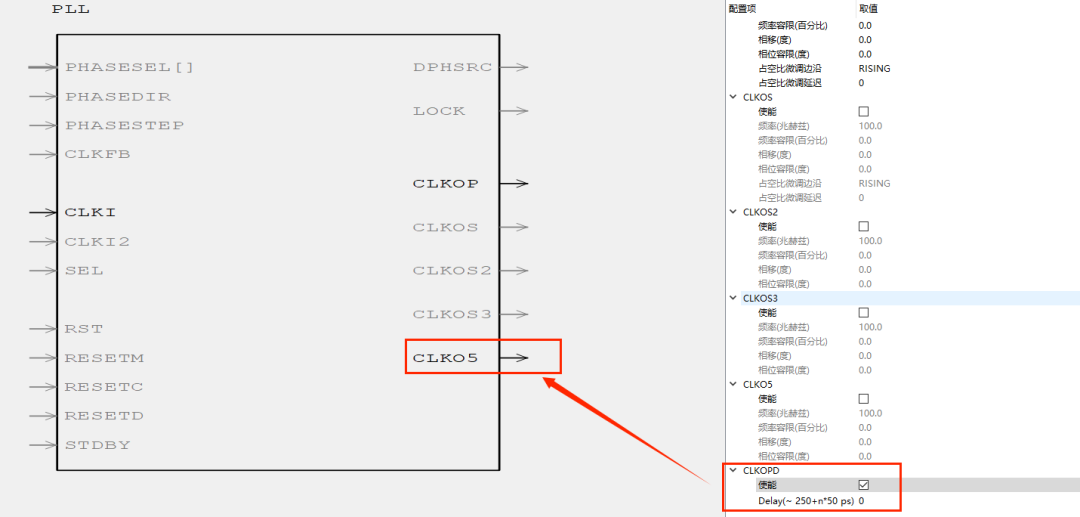

Sealion系列PLL支持CLKOPD單路時鐘延遲，該延遲參考對象為CLKOP，延遲時鐘從CLKO5端口輸出。固定延遲1step對應50ps(±20%)。

CLKO5和CLKOPD均使用CLK05端口輸出時鐘，使用該功能是需要注意CLKO5和CLKOPD不能同時開啟，同時開啟時PLL IP將發出錯誤提示。

03PLL頻率輸出計算

智多晶提供的PLL內有三種分頻器，分別為輸入、輸出和反饋。輸入分頻減小輸入頻率后送到PLL比較器。反饋分頻基本為一乘法器，PLL 電壓控制振蕩器 (VCO) 的輸出通過反饋分頻器減小其頻率與另一輸入頻率比較，輸出分頻器控制最終輸出頻率。

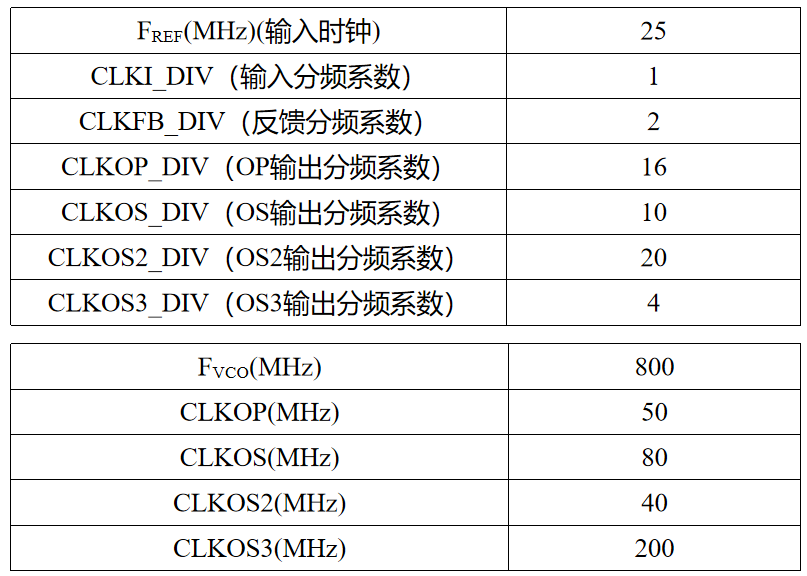

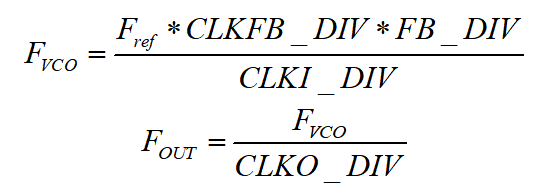

輸出頻率計算如下：

上式中，反饋通道的分頻系數由CLKFB_DIV及FB_DIV兩部分組成，2個系數的乘積作為最終的反饋系數。如果選擇OP作為反饋回路，則FB_DIV設置為OP通道的分頻系數CLKOP_DIV。

04PLL頻率輸出小數頻率

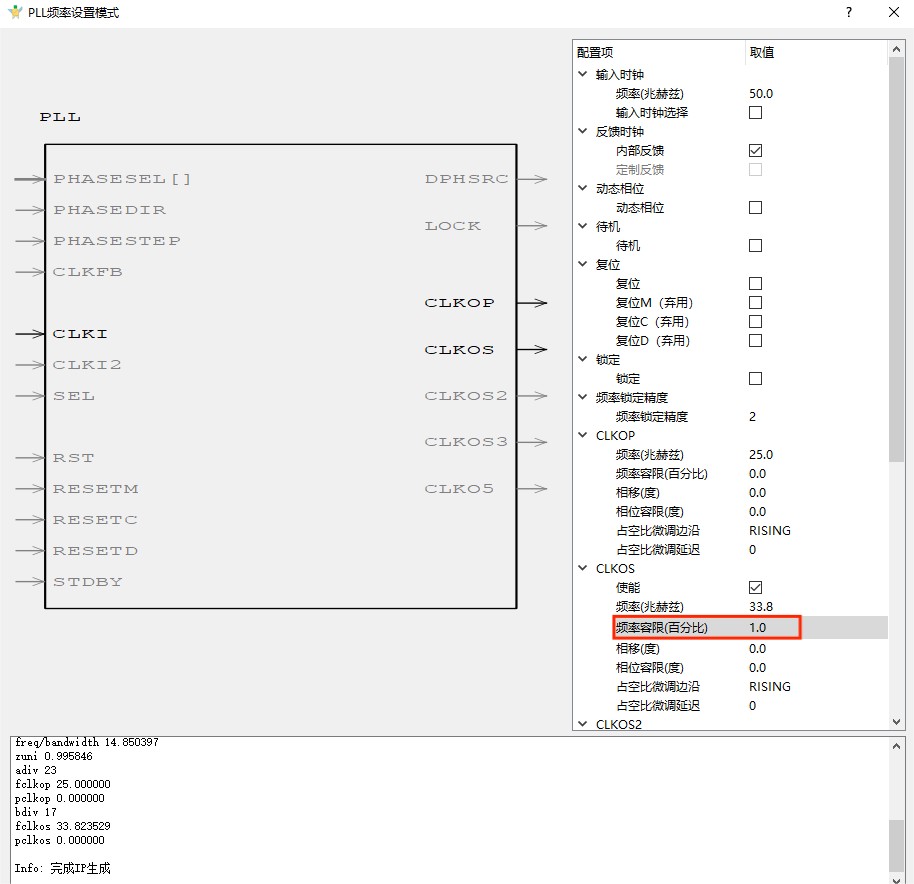

PLL生成特殊的小數頻率將無法生成，此時可以通過調整頻率容限（百分比）的方式生成頻率，此時輸出頻率與目標頻率將會存在一定誤差。例如，使用PLL的CLKOS端直接生成33.8MHz的頻率無法生成，修改整頻率容限（百分比）為1，再次生成，此時可以生成頻率，生成頻率為33.823529MHz。

05多通道PLL小數分頻

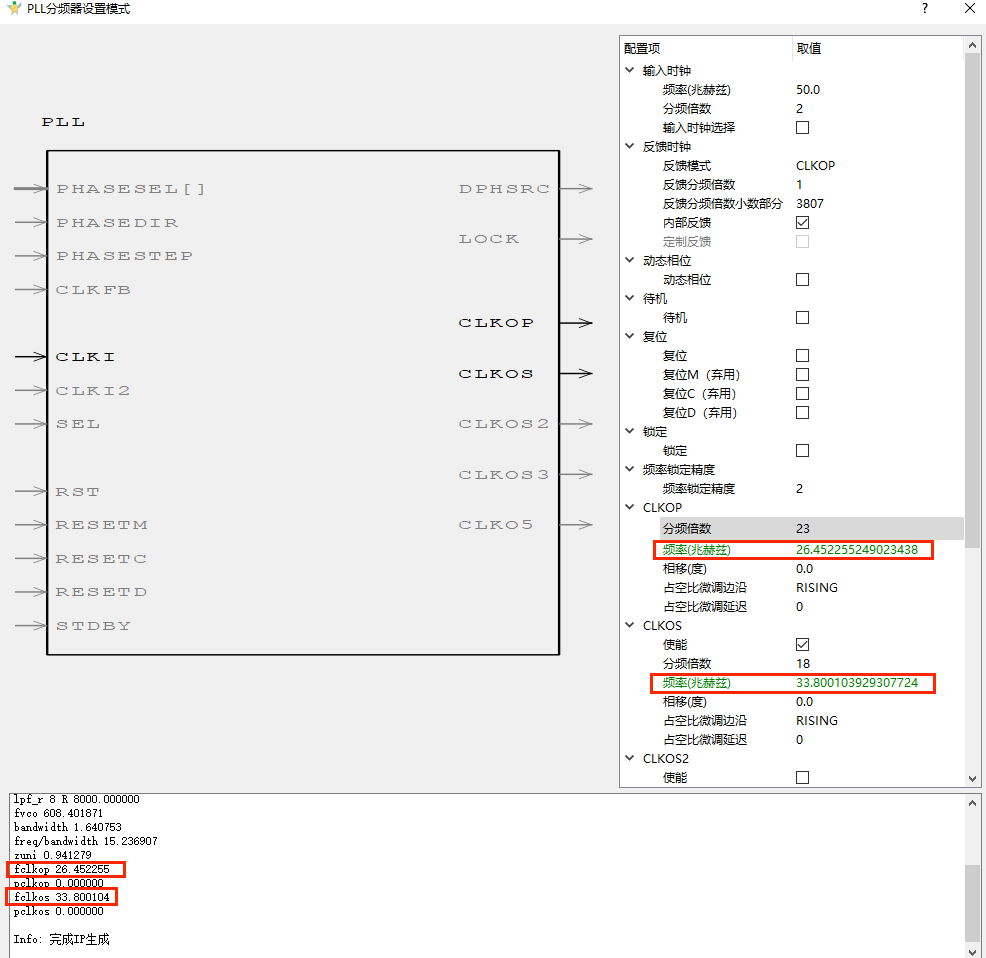

FPGA的PLL可以對輸入時鐘進行小數分頻，分為多通道PLL小數分頻和指定通道PLL小數分頻。

（1）多通道PLL小數分頻

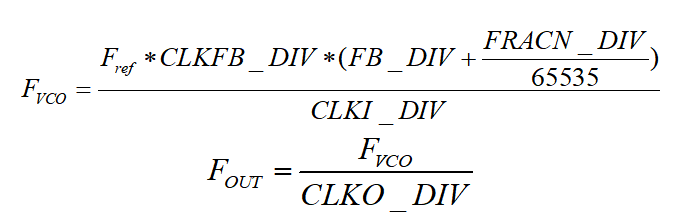

當用戶選擇多通道PLL小數分頻時，PLL所有7路輸出時鐘均為小數分頻。此時，PLL輸出時鐘頻率和參考時鐘頻率之間的關系如下：

上式中FRACN_DIV為精準分頻參數，16bit，取值范圍0-65535。FRACN_DIV會導致FVCO改變，所以PLL的所有輸出時鐘頻率都會改變。

（2）指定通道PLL小數分頻

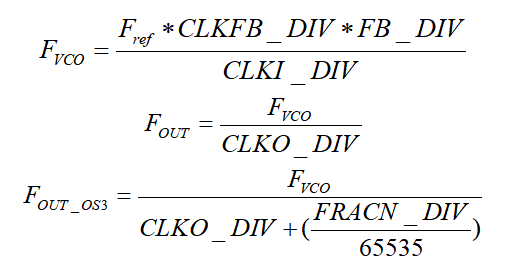

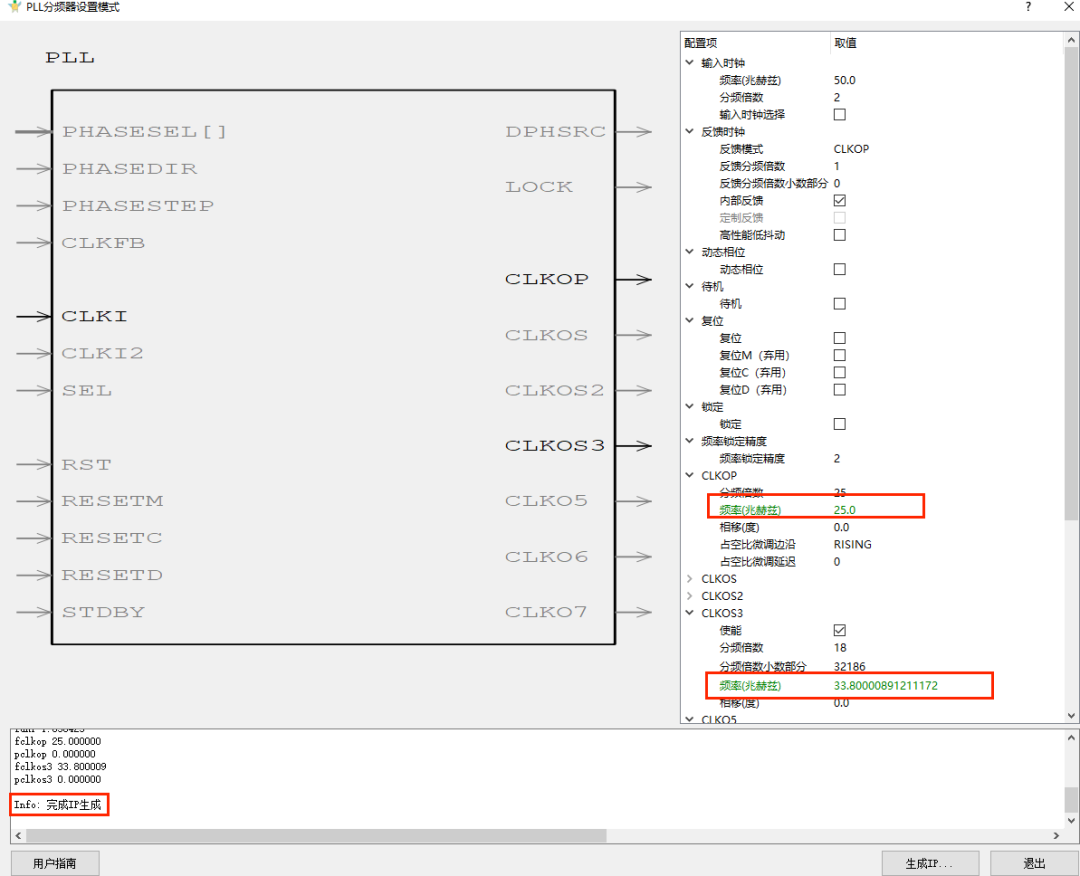

當用戶選擇指定通道PLL小數分頻模式時，只有CLKOS3單路輸出為小數分頻，其他6路輸出通路為整數分頻。此時，反饋支路時鐘不能選擇CLKOS3，PLL 輸出時鐘頻率和參考時鐘頻率之間的關系如下：

CLKOS3輸出頻率通過FOUT_OS3進行計算，其他通道通過式FOUT進行計算。該方式僅對CLKOS3輸出頻率進行改變，其他端口不改變。

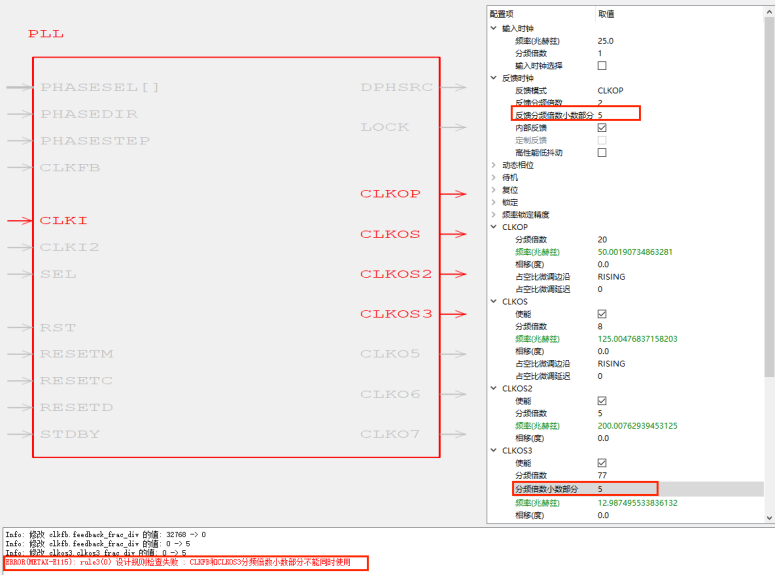

需要注意，單通道PLL小數分頻和多通道PLL小數分頻兩種方式不能同時使用，同時使用時，IP將會輸出錯誤信息。

06總結

通過融合理論規范與實戰經驗，工程師可系統性規避PLL設計風險，充分發揮智多晶器件的高精度時鐘管理能力。
