前幾天，王工盯著示波器上劇烈跳動的波形，眉頭緊鎖。他剛調試的 AI 加速卡跑出了驚人的測試成績，可一旦滿載運行，電源電壓就開始"跳舞"，系統性能始終達不到想要的效果。

“芯片算力上去了，電源卻拖后腿！”

這絕非個例，在 AI 服務器、自動駕駛、工業自動化等領域，電源設計正面臨前所未有的挑戰：

算力芯片功耗激增，GPU/FPGA 的核電壓跌破 1V，電流卻突破幾十 A；

PCB 空間被計算單元擠占，留給電源的"生存空間"越來越小；

傳統電源方案復雜，調試周期長，影響產品上市時間。

“要是有款電源能像瑞士軍刀一樣，小巧又全能就好了......”

MPM3695GPJ-20讓人眼前一亮

經過一番搜索比對，硬件王工（公眾號：硬件筆記本）在MPS 論壇上發現了理想的解決方案——MPM3695GPJ-20電源模塊。

作為高性能電源管理領域的領導者，MPS 不僅提供了小型化、高能效的優質產品，更配備了詳盡易懂的技術文檔：這份多達 50 多頁的規格書，從基礎參數到應用案例都闡述得清晰明了，讓工程師能夠快速掌握產品特性。

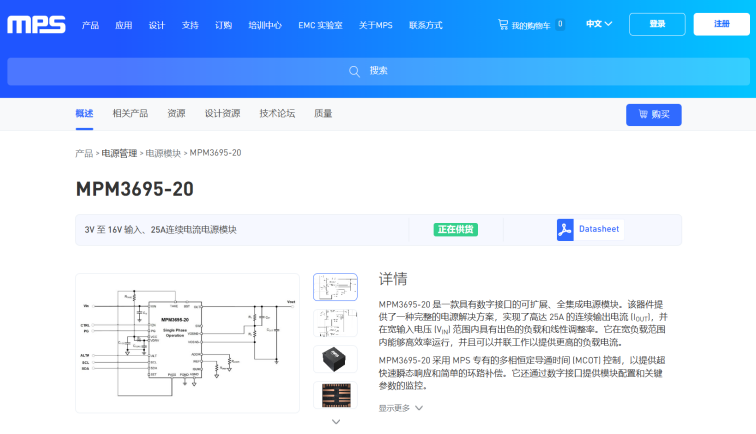

圖 1：MPS 官網 MPM3695-20 產品頁

01低壓大電流，專為算力芯片而生

GPU、FPGA 的核電壓往往低至0.8V，電流卻高達數十安培，這款模塊：

寬電壓輸入（4V 到16V），適應多種供電環境；

輸出電壓范圍（0.5V 到5.5V），完美匹配 GPU/FPGA 的超低核電壓需求；

輸出電流更是達到了25.5A，輕松應對 AI 芯片的瞬時高負載。

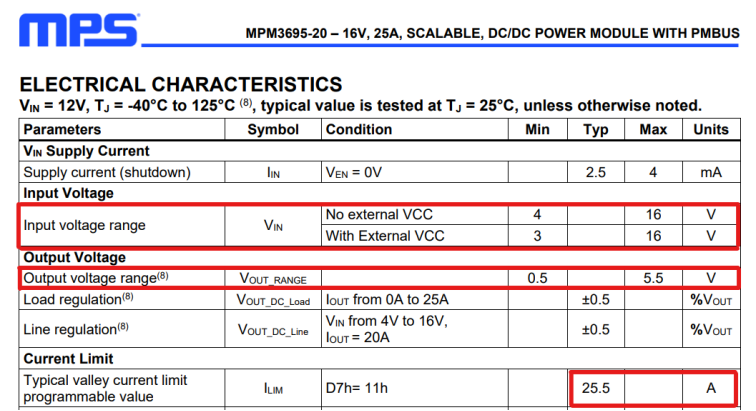

圖 2：MPM3695GPJ-20 規格書部分參數

02極致緊湊，解放 PCB 空間

5mm×6mm×4.4mm的超小封裝，比傳統方案節省70%空間；

無外接大電感設計，PCB 布局瞬間“松綁”。

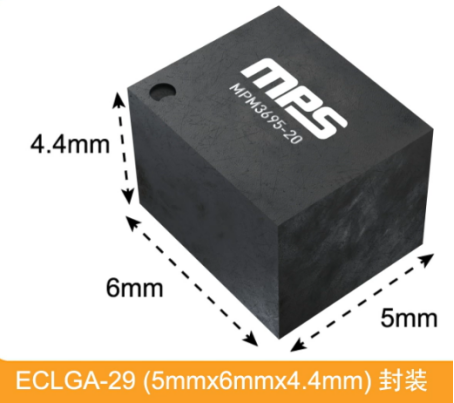

圖 3：MPM3695GPJ-20 尺寸說明

03簡單到“離譜”的外圍電路

傳統電源芯片設計需要多個阻容加大電感，而MPM3695GPJ-20只需幾顆阻容，無外接大電感設計，BOM 清單短到一眼看完。連調試時間都省了，終于能把寶貴的空間留給算力芯片了！

一般電源芯片外圍元件不會少，如果工作電流為 25A，外置電感可以想象有多大。

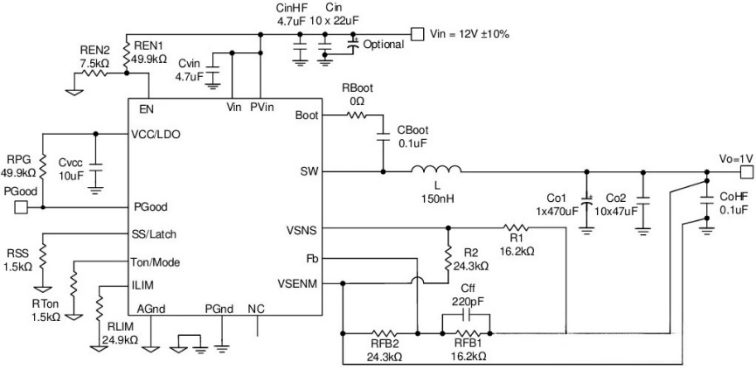

圖 4：常規 DC/DC 芯片原理圖推薦

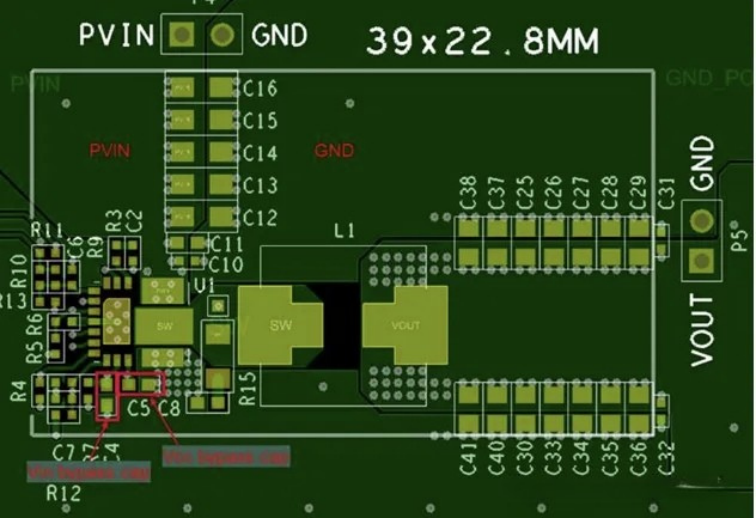

圖 5：常規 DC/DC 電源芯片加外圍電路推薦 layout 布局

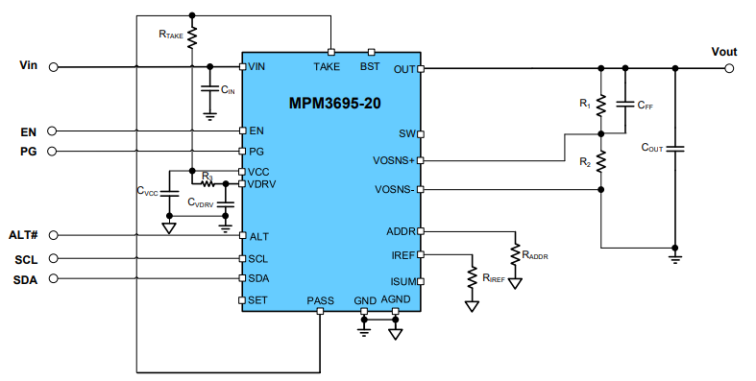

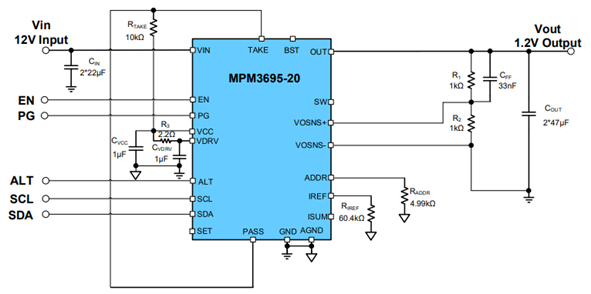

圖 6：MPM3695GPJ-20 原理圖推薦

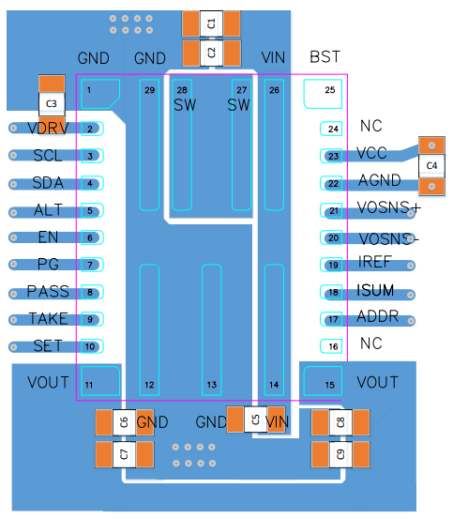

圖 7：MPM3695GPJ-20外圍 layout 推薦

04高效穩定

集成完善的保護機制（過流、過壓、欠壓和過溫保護），可靠性拉滿。

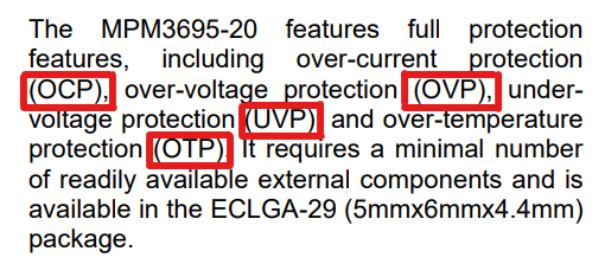

圖 8：多種保護說明

在各種輸入電壓和負載下，均能保持極低的線性、負載調整率，并且能夠高效率地完成任務，特別專一。

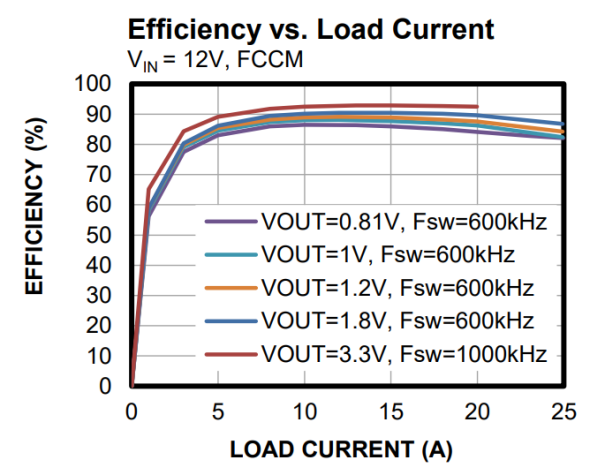

圖 9：不同輸出電流和效率曲線

MPS 本地化支持，供貨無憂

MPS作為一家深耕中國20 年以上的企業，已實現本土化研發+生產+ 支持：

成都?：MPS 的中國總部位于成都高新西區出口加工區，公司成立于 2004 年8月，主要從事模擬集成電路的設計研發、生產制造和生產技術支持?；

上海/杭州/深圳：MPS 的研發與銷售中心，可提供快速技術支持；

全國多地辦事處：北京、西安、廣州、南京、武漢、廈門、青島等多個城市均有辦事處，確保客戶的需求第一時間獲得響應。

DEMO板評估：細節到位，上手即用

為了驗證MPM3695GPJ-20的實際表現，王工通過MPS 官網申請了評估板EVM3695-20-PJ-00A，并拿到了配套的10頁規格書。

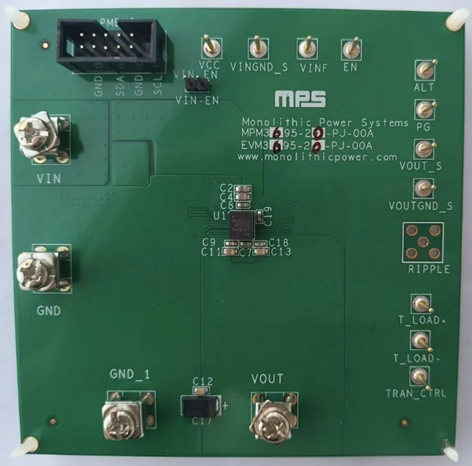

圖 10：EVM3695-20-PJ-00A

“當我拿到MPM3695GPJ-20的評估板時，第一反應是震撼——它比我想象的還要小！從規格書的尺寸描述來看，我知道它很緊湊，但真正拿在手里才發現，這個‘模塊’幾乎就是一個芯片的大小，高度集成化設計讓人印象深刻。” 王工感嘆道。

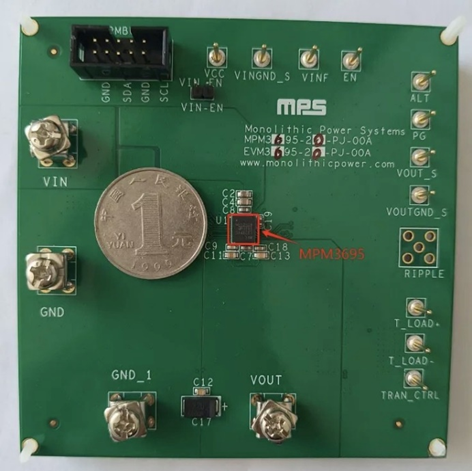

圖 11：MPM3695GPJ-20

進一步放大仔細觀看，這個完整的電源模塊僅有 1 元硬幣的十分之一大小，它看起來像“芯片”而非傳統模塊。

MPM3695-20采用了 MPS 的先進封裝技術，將 Buck 轉換器、MOSFET、電感和無源元件全部集成在一個超小封裝內（5mm × 6mm），因此看起來更像一個 QFN 封裝的 IC，而非傳統的分立電源模塊。這種設計大幅減少了 PCB 占用面積，同時優化了 EMI 和熱性能。

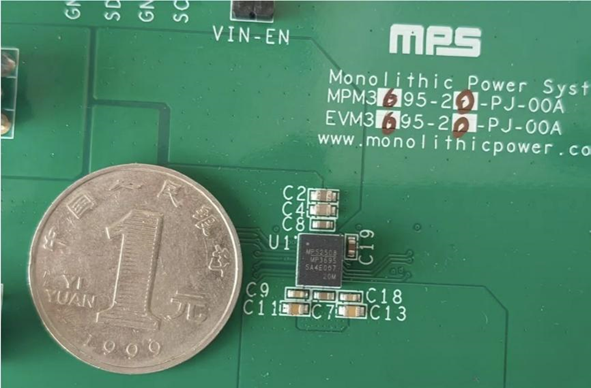

圖 12：MPM3695GPJ-20 僅有硬幣 1/10 大小

01輸入 / 輸出接口

輸入端子（VIN & GND）：支持 4V~16V 寬輸入范圍，適用于多種應用場景，如工業電源、車載電子等。

輸出端子（VOUT & GND）：可提供高達 25A 的連續輸出電流，因此采用了大電流接線端子，確保測試時能接入足夠粗的導線，避免因接觸電阻或線損導致效率下降或發熱問題。

可直接連接電子負載，測試不同輸入 / 輸出條件下的效率、紋波和動態響應，快速驗證電源性能。

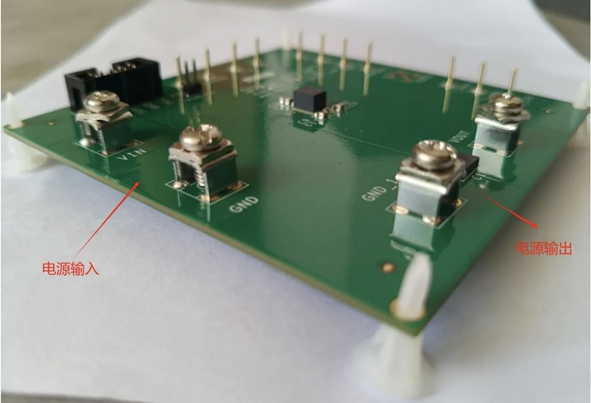

圖 13：輸入輸出接口

02電壓實時監測

輸入監測（VINGND_S & VINF）：這兩個引腳用于實時監測輸入電源狀態，比如檢測輸入電壓是否穩定，或在動態負載下是否存在跌落/過沖。

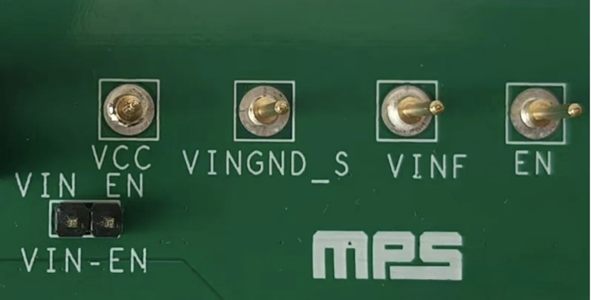

圖 14：輸入監測接口

輸出監測（ VOUT_S & VOUTGND_S ）：用于精準測量輸出電壓，方便調試時觀察調整后的效果，或配合內部 ADC 進行數據采集，實現閉環控制。

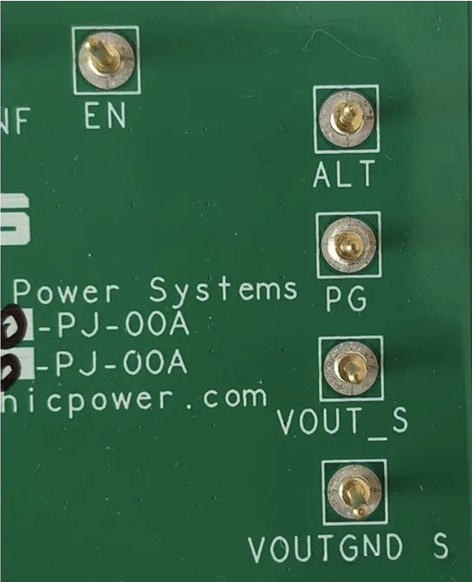

圖 15：輸出監測接口

03智能控制功能

通過 2 x 5 x 2.5mm 間距針座的數字通信 I2C 接口（SCL / SDA），實現電壓調節、狀態監控和參數配置，讓 MCU 更加智能的控制電源。

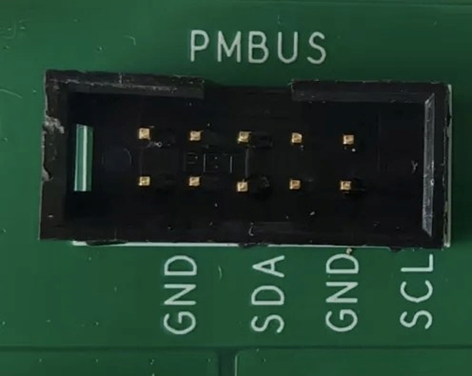

圖 16：I2C 接口

04多模塊擴展應用

它的單相操作簡單高效，若需要更高電流，可嘗試多相并聯則能提供更大的負載電流，適用于大功率 FPGA、ASIC 供電等場景。

圖 17：單相操作

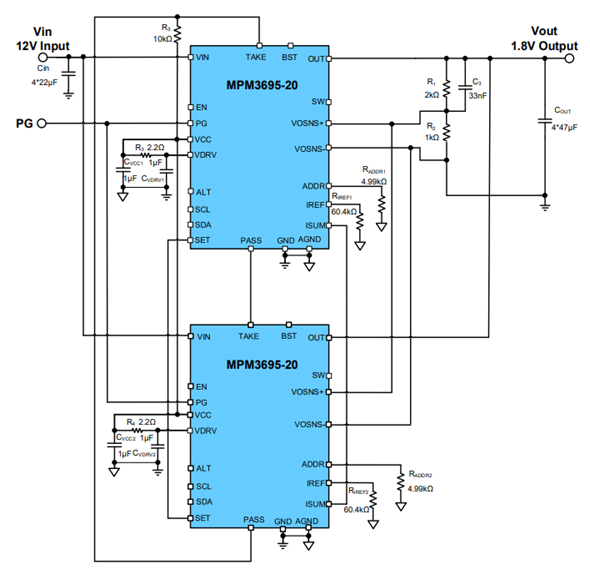

圖 18：多相并聯

實測體驗MPM3695-20之后，王工歡呼："太厲害了！這么小的模塊，性能卻如此強悍，我的AI加速卡電源問題終于有解了！"找到了如此合適的解決方案，他緊鎖的眉頭也終于舒展開了。

MPM3695GPJ-20憑借低壓大電流、超高集成度、穩定高效的特性，成為算力芯片的“理想搭檔”。如果你也在為電源設計頭疼，不妨來MPS 論壇逛逛，海量技術資源等你挖掘！

“好電源，讓硬件飛起來。”
