概述
ADL8140 是一款低噪聲放大器 (LNA)，工作頻率為 10 GHz 至 18 GHz。

從 1 GHz 到 15 GHz，典型的增益和噪聲指數分別為 27.5 dB 和 12 dB。從 12 GHz 到 15 GHz，1 dB 壓縮（OP1dB）的輸出功率和輸出三階截距（OIP3）分別為 8 dBm 和 23 dBm?？烧{(diào)節的標稱靜態電流（I DQ ）在 1.5 V 電源電壓（VDD ）下為 35 mA。ADL8140 還具有交流耦合且內部匹配至 50 Ω 的輸入/輸出。

ADL8140 采用符合 RoHS 標準的 8 引腳 2 mm × 2 mm 引線框芯片規模 [LFCSP] 封裝，額定工作溫度范圍為 ?55°C 至 +125°C。
數據表：*附件：ADL8140 10GHz至18GHz低噪聲放大器技術手冊.pdf
特性

• 自偏置、單一正電源 LNA
• 電阻可調偏置電流
• 內部匹配的和交流耦合的
• 頻率范圍：10 GHz 至 18 GHz
• 噪聲指數：1 dB（12 GHz 至 15 GHz）
• 增益：27.5 dB（12 GHz 至 15 GHz）
• 符合 RoHS 標準的 2 mm x 2 mm、8 引腳 LFCSP 封裝

框圖

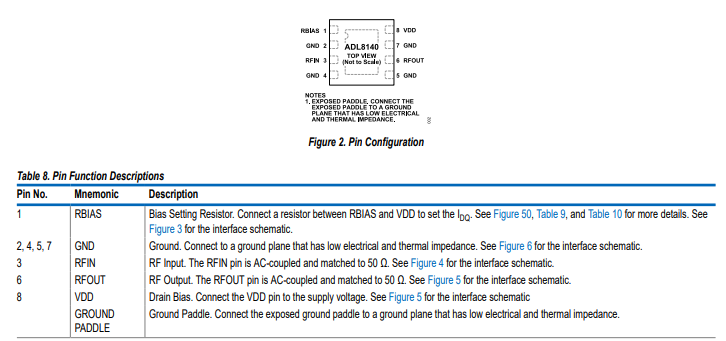

引腳配置

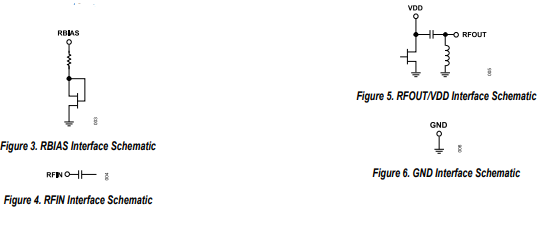

接口示意圖

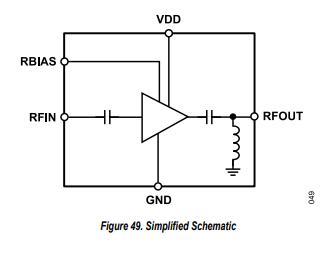

ADL8140是一款砷化鎵(GaAs)、單芯片微波集成電路(MMIC)、贗晶高電子遷移率晶體管(pHEMT)、LNA，集成偏置電感和交流耦合電容。簡化原理圖如圖49所示。
要設置漏極偏置電流，請在RBIAS和VDD引腳之間連接一個外部電阻。
ADL8140具有交流耦合的單端輸入和輸出端口，在18 GHz至18 GHz頻率范圍內，其阻抗標稱值等于50歐姆。不需要外部匹配元件。雖然RF輸出路徑是交流耦合的，但交流耦合電容的RFOUT側有一條直流接地路徑。
