Analog Devices Inc. EVAL-ISOMAX評估板和套件 配有高可靠性超低功耗MAX32670微控制器和ADBMS6822雙通道isoSPI收發器。 雛菊鏈 配置 用于通過 該板 連接 多個ADBMS68x電池監視器 。EVAL-ISOMAX板 包括兩個支持可逆isoSPI的isoSPI端口,以及通過簡單的DuraClik連接器實現LPCM支持isoSPI連接的可配置供電選項。典型應用包括物聯網電池管理、工業機器視覺、電動工具、移動機器人電池管理、工業設備電池監控和自適應電池類型系統監控。
特性
- BMS低成本集成監控,帶板載MCU和雙isoSPI芯片
- 可配置供電選項,用于LPCM,通過簡單的DuraClik連接器支持isoSPI連接
- 可堆疊,支持多達八(8)個ADBMS6830BMSW板的菊花鏈
- 演示SPI轉isoSPI 兩線數據鏈路
- 包括兩個isoSPI端口,支持可逆isoSPI
- 借助基于PC的軟件,可使用各種市場的瀏覽器BMS GUI進行控制和數據分析
應用
- 物聯網電池管理
- 工業機器視覺
- 電動工具
- 移動機器人電池管理
- 工業設備電池監控
- 自適應電池類型系統監控
- 便攜式儲能系統
- 電動兩輪(E2W),如電動踏板車和電動自行車
- 輕型電動車(LEV)
套件內容

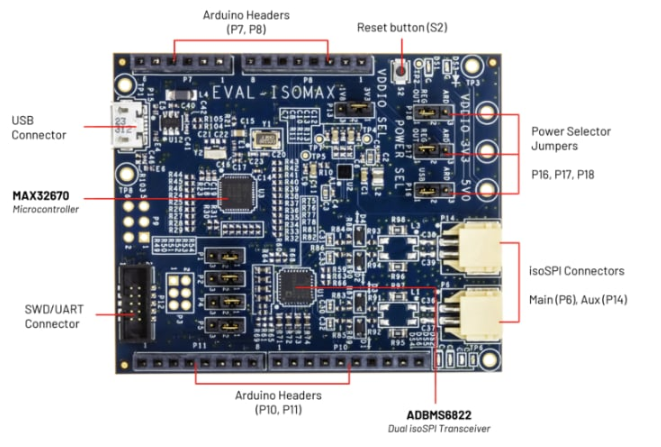

EVAL-ISOMAX硬件元件

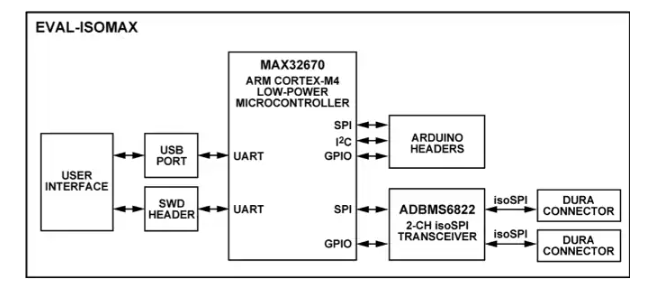

EVAL-ISOMAX框圖
