概述
ADuM1253 提供兩個開漏通道（一個單向，一個雙向），適用于需要在同一線路上雙向傳輸數據但具有單向時鐘的應用（例如 I^2^C）。為了防止閂鎖行為，第 1 側輸出包含特殊緩沖器，可將邏輯低電平電壓調節為 0.64V，并且輸入邏輯低電平閾值比輸出邏輯低電平電壓至少低 50mV。第 2 側具有不調節邏輯低電平輸出電壓的傳統緩沖器。

ADuM1253 在隔離器的第 1 側和第 2 側均具備 1.71V 至 5.5V 獨立電源。該套件的工作頻率高達 2MHz。每側均提供 21μA 的超低待機電流，非常適合電池供電系統。

ADuM1253 首先對總線引腳進行預充電，然后監視總線狀態以發現空閑總線或檢測 I^2^C 停止條件，再連接第 1 側和第 2 側，從而為第 2 側的熱插拔連接提供無干擾總線連接。ADuM1253 采用 8 引腳窄體 SOIC 封裝。該套件的額定工作環境溫度范圍為 -40°C 至 +125°C。
數據表：*附件：ADuM1253超低功耗I2C隔離器，具有單向SCL、擴展VDD、空閑總線熱插拔和低體積技術手冊.pdf

應用

• 隔離式 I^2^C/SMBus 接口
• 電池管理系統
• 以太網供電 (PoE)
• 電機控制系統

特性

• 低 V OL (MAX) 可實現更高的 I^2^C 套件兼容性
  • 第 1 側：0.69V
  • 第 2 側：0.4V
• 超低功耗可延長電池壽命
  • 400 kHz 時每通道 142μA（典型值）
• 較寬的獨立 V DD1 /VDD2 電源范圍支持更多邏輯電壓電平并可實現電平轉換
  • 兩側均為 1.71V 至 5.5V
• 熱插拔第 2 側 I/O 可防止數據損壞
  • 初始第 2 側連接發生在總線空閑或停止狀態
• 雙向 I^ 2^ C 數據傳輸高達 2MHz SCL
• 強大的灌電流能力可降低 RPULL-UP 值，從而實現更快的總線速度
  • 第 1 側：5mA
  • 第 2 側：50mA
• 為數字信號提供穩健的電氣隔離
  • 可持續耐受 (V IOWM )
    • 8 引腳窄體 SOIC：445VRMS
  • 可承受 ±10kV 浪涌，符合 IEC 61000-4-5 標準
  • 具有爬電距離和電氣間隙的封裝
    • 8 引腳窄體 SOIC：4mm
• 安全和法規認證（申請中）
  • IEC60747-17（申請中）
    • 增強型 VIORM 窄體 SOIC：630VPEAK
  • UL 1577（申請中）
    • 8 引腳窄體 SOIC：1 分鐘 3000VRMS
  • IEC/EN/CSA 62368-1（申請中）
  • IEC/EN/CSA 61010-1（申請中）
  • CAN/CSA-C22.2 第 14-18 號（申請中）

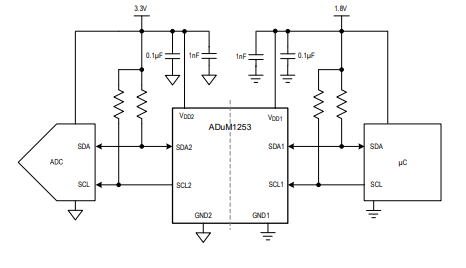

簡化應用程序圖

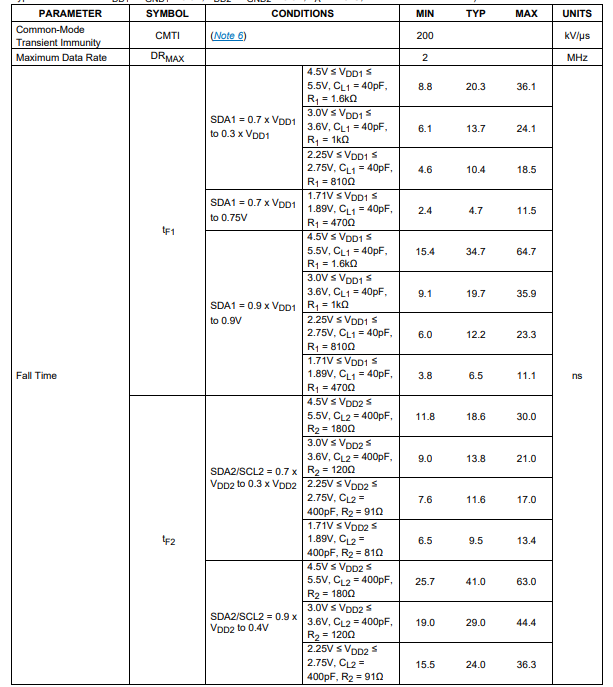

動態特性

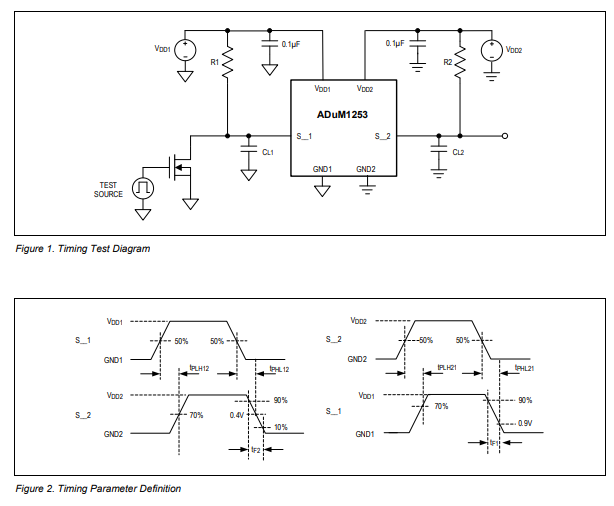

時序圖

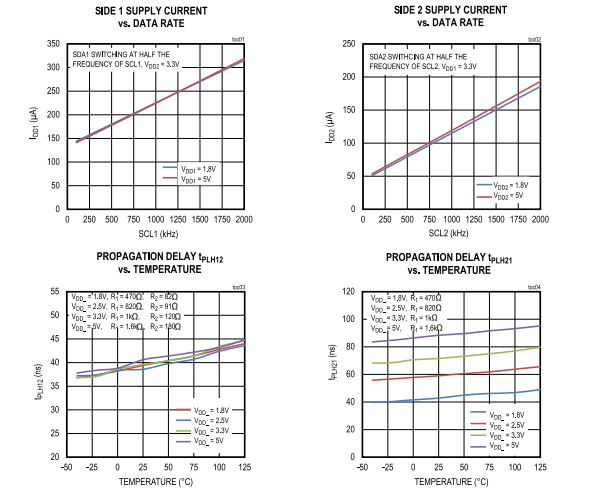

典型操作特性

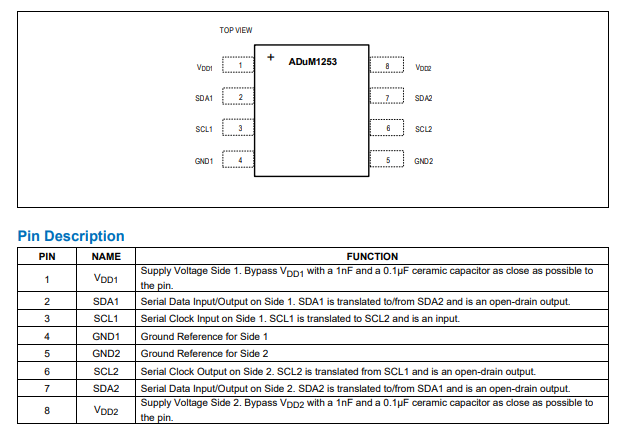

引腳配置描述

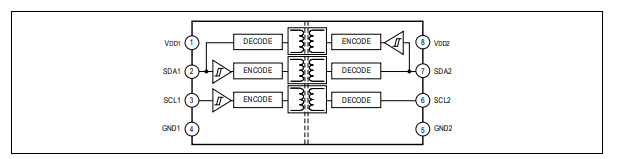

框圖

詳細說明

ADuM1253是一款雙通道I2C隔離器，采用亞德諾半導體（Analog Devices, Inc.）的專有工藝技術。該器件可在高達 +125°C的環境溫度下，于不同電源域的電路之間傳輸數字信號。

此器件提供兩條開漏通道，一條用于數據的雙向通道，另一條用于時鐘的單向通道，適用于僅需在隔離柵一側進行信號方向控制的I2C應用。典型應用包括I2C拓撲結構，其中所有I2C控制器都位于隔離柵的一側，且/或隔離柵另一側的設備不使用時鐘延長功能。

該器件在隔離器兩側均配備獨立的1.71V至5.5V電源。其工作的SCL頻率最高可達2MHz。寬溫度范圍和高隔離電壓使該器件非常適合在惡劣的工業環境中使用。

數字隔離

ADuM1253為在兩個接地域之間傳輸的數字信號提供增強型電氣隔離。

在8引腳MSOP封裝（21 - 0036）中，ADuM1253可承受高達2.5kV RMS的電壓差，持續時間最長為60秒，以及高達424V PEAK的連續隔離電壓。

在8引腳窄SOIC封裝（21 - 0041）中，ADuM1253可承受高達3kV RMS的電壓差，持續時間最長為60秒，以及高達630V PEAK的連續隔離電壓。

在8引腳寬SOIC封裝（21 - 100415）中，ADuM1253可承受高達5kV RMS的電壓差，持續時間最長為60秒，以及高達1200V PEAK的連續隔離電壓。

雙向通道

ADuM1253器件有一條雙向開漏輸出通道。

雙向通道不需要方向控制輸入。一側的低電平邏輯會使另一側相應引腳被拉低，同時，由于側1輸出邏輯低電平（V OL1）的協調作用，可避免器件內部出現數據鎖存問題，其保持邏輯低電平閾值（V IL1）約為0.64V 。側1輸出利用特殊偏置，可防止側1的低電平輸出邏輯被誤當作輸入低電平并傳輸到側2，進而避免鎖存效應。

SDA2和SCL2是常規輸出，不調節ADuM1253的輸出電壓。

由于其特殊性質，側1的SDA/SCL引腳與不同電源域的引腳不能連接在一起。此限制還包括使用類似緩沖器或上升沿加速電路的其他器件的引腳。側2引腳沒有此限制。因此，側2的引腳可以相互連接，或與ADuM1253的側1引腳及其他雙向緩沖器或電平轉換器的引腳連接。
