概述
ADM2582E/ADM2587E 是具備±15 kV ESD保護功能的完全集成式信號和電源隔離數據收發器，適合多點傳輸線路上的高速通信應用。內部集成隔離式DC-DC電源，無需外加DC-DC隔離模塊。

器件針對平衡傳輸線路而設計，符合ANS/TIA/EIA-485-A-98和ISO 8482:1987(E)標準。

這些器件集成ADI公司的 iCoupler^?^ 技術，將一個3通道隔離器、一個三態差分線路驅動器、一個差分輸入接收器和ADI公司的 isoPower DC/DC轉換器集成于單封裝中。它們采用5V或者3.3V單電源供電，實現完全集成的信號和電源隔離RS-485解決方案。

ADM2582E/ADM2587E驅動器具有高電平有效使能特性。此外具有低電平有效接收器使能特性，禁用時可使接收器輸出進入高阻態。

這些器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。該器件的額定溫度范圍為工業溫度范圍，提供20引腳、寬體SOIC封裝。

ADM2582E/ADM2587E包含 isoPower 技術，應用高頻率開關元件通過變壓器實現轉換功率。設計印刷電路板(PCB)布局時應特別小心，必須符合相關輻射標準。關于電路板布局考量因素的詳細信息，請參考應用筆記AN-0971： isoPower 器件的輻射控制。
數據表：*附件：ADM2582E ADM2587E 2.5 kV信號和電源隔離、±15 kV ESD保護、全 半雙工RS-485收發器技術手冊.pdf

應用

• 隔離式RS-485/RS-422接口
• 工業現場網絡
• 多點數據傳輸系統

特性

• 隔離式RS-485/RS-422收發器，可配置為半雙工或全雙工
• 集成 isoPower^?^ 的隔離式DC/DC轉換器
• RS-485輸入/輸出引腳提供±15 kV ESD保護
• 符合ANSI/TIA/ EIA-485-A-98和ISO 8482:1987(E)標準
• 數據速率：16 Mbps
• 工作電壓：5 V或3.3 V
• 總線最多支持與256個節點連接
• 開路和短路故障保護接收器輸入
• 高共模瞬變抗擾度：>25 kV/μs
• 熱關斷保護
• 安全和法規認證
  • UL認證：1分鐘2500 V rms，符合UL 1577標準
  • 符合VDE標準證書
    – DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01
    – VIORM = 560 V 峰值
• 工作溫度范圍：?40°C至+85°C
• 高集成度,20引腳,寬體SOIC封裝

框圖

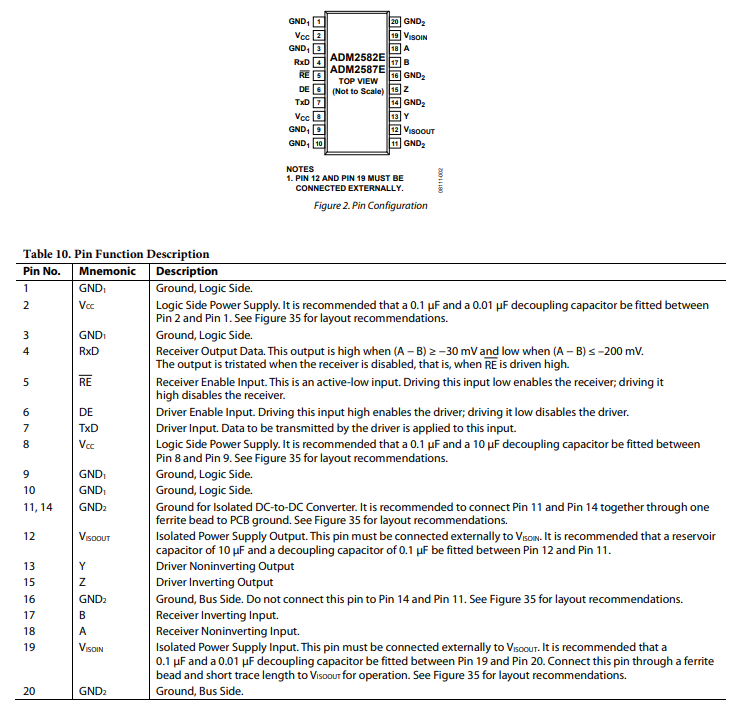

引腳配置描述

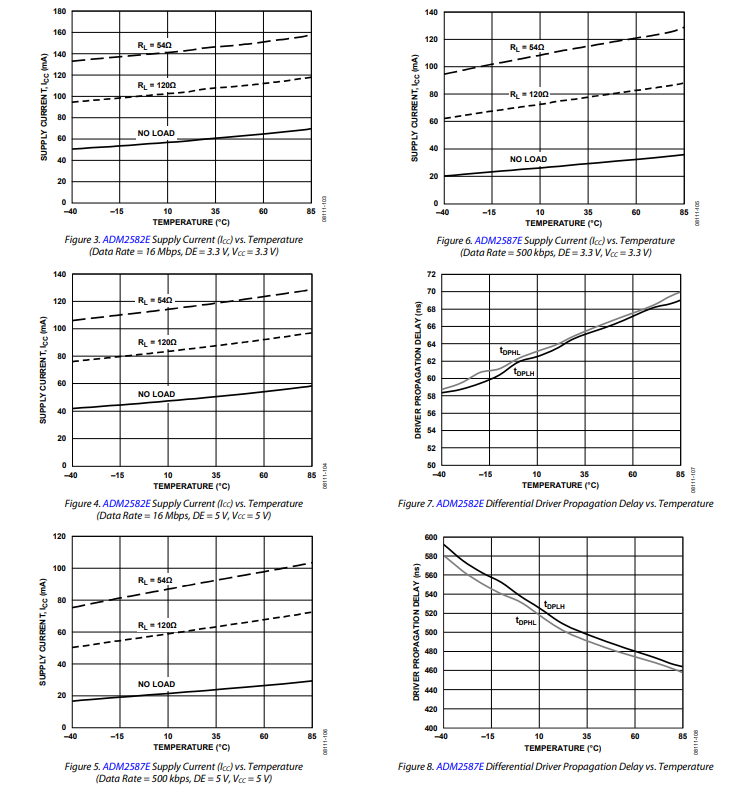

典型性能特征

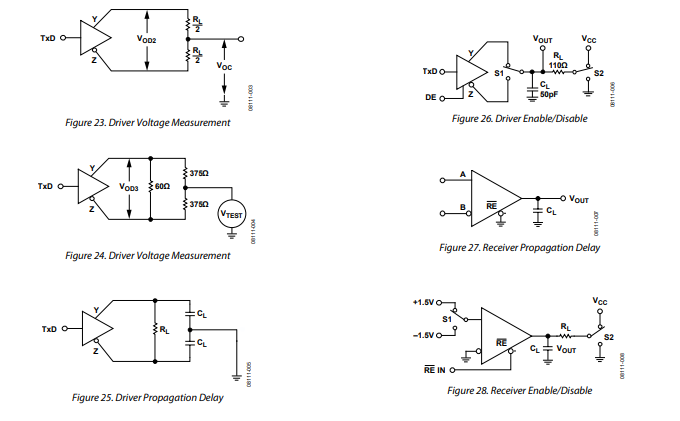

測試電路

典型應用

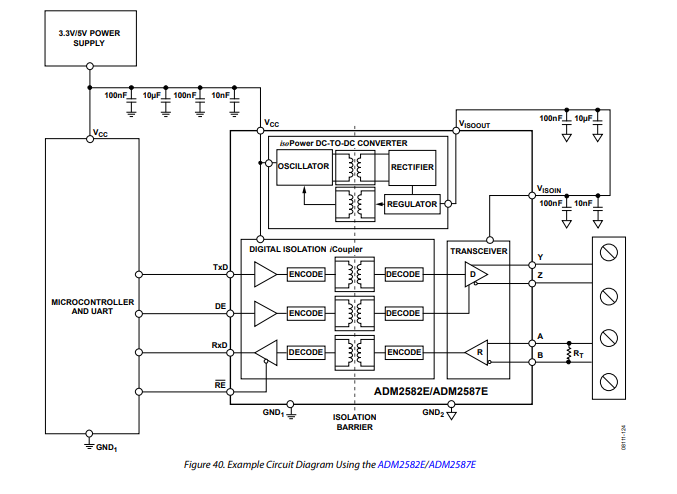

ADM2582E/ADM2587E用于全雙工RS - 485節點的一個示例應用，如圖40所示電路原理圖。關于該電路中電容的推薦布局以及電磁干擾（EMI）相關內容，可參考“印刷電路板布局”和“電磁干擾”部分。終端電阻（R_T ）的放置取決于節點位置和網絡配置。若需RS - 485/RS - 422電路實現方面的應用指導，可參考AN - 960《應用筆記：RS - 485/RS - 422電路實現指南》 。

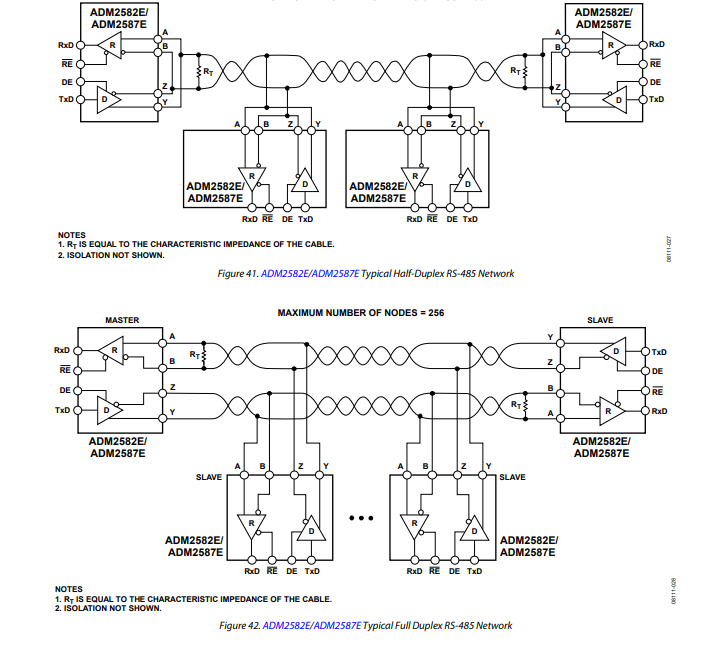

圖41和圖42展示了ADM2582E/ADM2587E在半雙工和全雙工RS - 485網絡中的典型應用，最多可連接256個收發器到RS - 485總線。為減少反射，在接收端以其特性阻抗端接，且盡量縮短總線主干長度。對于半雙工操作，這意味著線路兩端都需端接，因為任一端都可能作為接收端 。
