概述
ADuM1250/[ADuM1251]均為熱插拔數字隔離器，內置與I^2^C接口兼容的非閂鎖雙向通信通道。這樣就不需要將I2C信號分成單獨的發送信號與接收信號，供獨立光耦合器使用。

ADuM1250提供兩個雙向通道，支持完全隔離的I^2^C接口。ADuM1251提供一個雙向通道和一個單向通道，適合不需要雙向時鐘的應用。

ADuM1250和ADuM1251均內置熱插拔電路，可防止將無源卡插入有源總線時產生干擾數據。

此類隔離器采用ADI的iCoupler ^?^ 芯片級變壓器技術。iCoupler是磁隔離技術，其功能、性能、尺寸和功耗均優于光耦器件。ADuM1250/ADuM1251將iCoupler通道與半導體電路集成，在小型封裝中實現完全隔離的I^2^C接口。
數據表：*附件：ADuM1250 ADuM1251熱插拔雙向I2C隔離器技術手冊.pdf

應用

• 隔離式I^2^C、SMBus或PMBus接口
• 多級I^2^C 接口
• 電源
• 網絡
• 以太網供電
• 混合動力汽車電池管理

特性

• 雙向I^2^C通信
• 開漏接口
• 適合熱插拔應用
• 30 mA吸電流能力
• 1000 kHz工作頻率
• 電源電壓/邏輯電平：3.0 V至5.5 V
• 符合RoHS標準的8引腳SOIC封裝
• 工作溫度最高可達：125°C
• 通過汽車應用認證
• 安全和法規認證
  • DIN VDE V 0884-11:2017-01
    • 加強型VIORM = 560 V 峰值
  • 1分鐘2500 V rms，符合UL 1577標準
  • IEC/EN/CSA 62368-1
  • IEC/CSA 61010-1
  • CAN/CSA-C22.2 No. 14-18
  • GB4943.1-2011

引腳配置描述

應用信息

功能描述

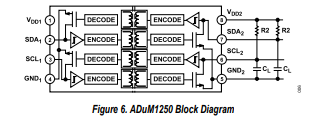

ADuM1250/ADuM1251 在雙向 I^2C 接口的兩側各有一個接口。I^2C 接口被分成兩個單向通道，每個通道通過專用的 iCoupler 隔離進行通信。圖 6 所示的每個通道對的底部通道會檢測 Side 1 I^2C 引腳的電壓狀態，并將其狀態傳輸到相應的 Side 2 I^2C 引腳。

Side 1 和 Side 2 I^2C 引腳都設計為可在 2.0V 至 5.5V 下工作。任一引腳上的邏輯高電平會使對側引腳被拉低到足以滿足其他 I^2C 器件邏輯低電平閾值要求的程度。為避免 I^2C 總線爭用，同一引腳上的輸入低電平閾值（SD_{L} 或 SC_{L} ）保證至少比輸出低電平閾值大 50mV 。這樣可防止在 Side 1 上傳輸的邏輯低電平被回傳到 Side 2 并拉低 I^2C 總線。

由于 Side 2 邏輯電平/閾值是標準 I^2C 值，多個 ADuM1250/ADuM1251 器件可通過其 Side 2 引腳連接到同一 I^2C 總線，并與其他 I^2C 兼容設備通信。區分了 I^2C 兼容性和 I^2C 合規性。I^2C 兼容性是指組件的邏輯電平不一定滿足 I^2C 規范要求，但仍可與 I^2C 兼容設備通信。I^2C 合規性是指組件的邏輯電平滿足 I^2C 規范要求，適用于 I^2C 總線電平的情況。

然而，由于 Side 1 具有修改后的輸出電平/輸入閾值，ADuM1250/ADuM1251 的該側只能與符合 I^2C 標準的設備通信。換句話說，ADuM1250/ADuM1251 的 Side 2 是 I^2C 合規的，而 Side 1 僅為 I^2C 兼容。

輸出邏輯低電平與 V_{DD1} 和 V_{DD2} 電壓無關。Side 1 的輸入邏輯低閾值也與 V_{DD1} 無關。不過，Side 2 的輸入邏輯低閾值設計為 0.3 V_{DD2} ，符合 I^2C 要求。Side 1 和 Side 2 引腳有集電極開路輸出，其高電平通過上拉電阻連接到各自的電源電壓。

啟動

V_{DD1} 和 V_{DD2} 電源都具有欠壓鎖定功能，可防止信號通道在滿足某些條件前工作。該功能可防止電源上電/掉電期間輸入邏輯信號意外拉低 I^2C 總線。

要啟用信號通道，必須滿足以下兩個條件：

• 兩個電源必須至少為 2.5V 。
• 兩個電源超過內部啟動閾值后，至少需經過 40μs 。

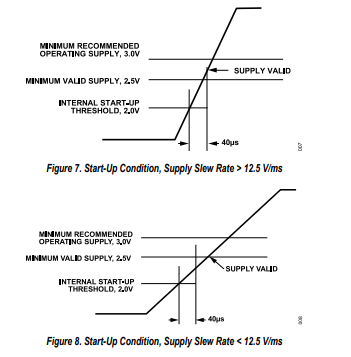

在滿足兩個電源的啟動條件之前，ADuM1250/ADuM1251 的輸出會被拉高，確保啟動時不會對總線造成干擾。圖 7 和圖 8 分別說明了輸入電源壓擺率快于和慢于 12.5V/ms 時的電源條件。

典型應用

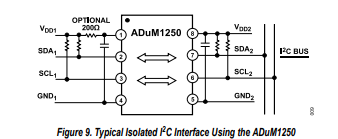

圖 9 展示了一個典型應用電路，其中包含 Side 1 和 Side 2 的上拉電阻。旁路電容值為 0.01μF 和 0.1μF 。V_{DD1} 和 GND_1 之間以及 V_{DD2} 和 GND_2 之間需要 200Ω 電阻（如圖 9 所示），用于熱插拔時的閂鎖抗擾度。該電阻在環境溫度為 -105°C 至 125°C 時需要滿足溫度要求，且必須放置在熱插拔的一側。對于 5V V_{DD1} ，使用 200Ω 電阻；對于 3.3V V_{DD1} ，使用 91Ω 電阻。
