概述
[ADuM3400]/ADuM3401/[ADuM3402]均為采用ADI公司iCoupler ^?^ 技術的4通道數字隔離器。這些隔離器件將高速CMOS與單芯片空芯變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。
數據表：*附件：ADuM3400 ADuM3401 ADuM3402四通道數字隔離器，具有增強的系統級ESD可靠性技術手冊.pdf

**iCoupler器件不存在一般與光耦合器相關的設計困難。簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。這些iCoupler產品不需要外部驅動器和其它分立器件。此外，在信號數據速率相當的情況下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

這些隔離器提供四個獨立的隔離通道，支持多種通道配置和數據速率（請參考“訂購指南”）。所有型號均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。這些隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。

與[ADuM1400]/[ADuM1401]/[ADuM1402]隔離器相比，ADuM3400/ADuM3401/ADuM3402隔離器包含多項電路和布局改進，系統級IEC 61000-4-x測試（ESD/突波/浪涌）顯示其性能大大增強。針對各系列隔離器的測試精度主要取決于用戶電路板或模塊的設計與布局。

應用

• 通用多通道隔離
• SPI/數據轉換器隔離
• RS-232/RS-422/RS-485收發器
• 工業現場總線隔離

特性

• 增強的系統級ESD保護性能，符合IEC 61000-4-x標準
• 雙向通信
• 3 V/5 V 電平轉換
• 工作溫度最高可達105°C
• 高數據速率：DC至90 Mbps (NRZ)

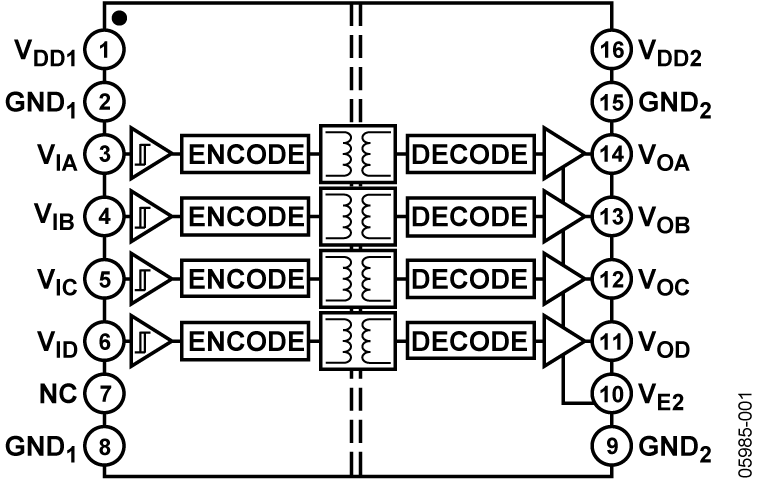

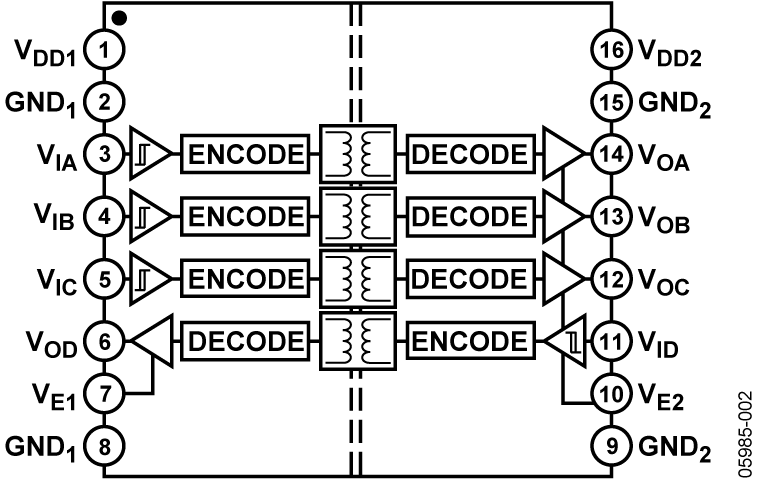

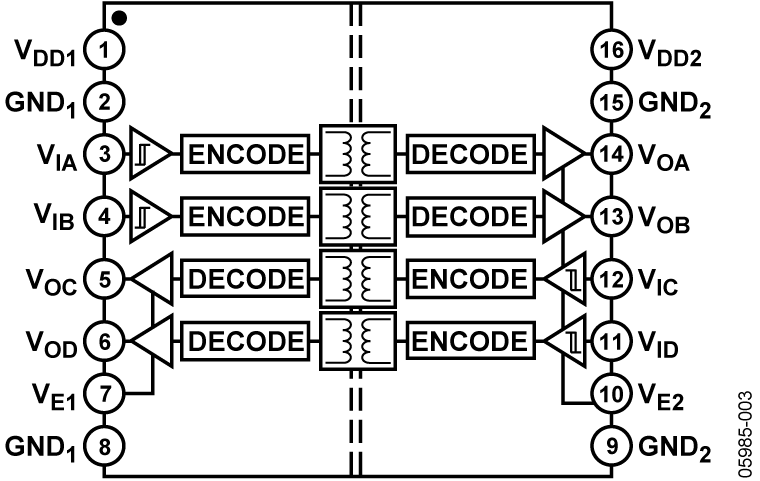

功能框圖

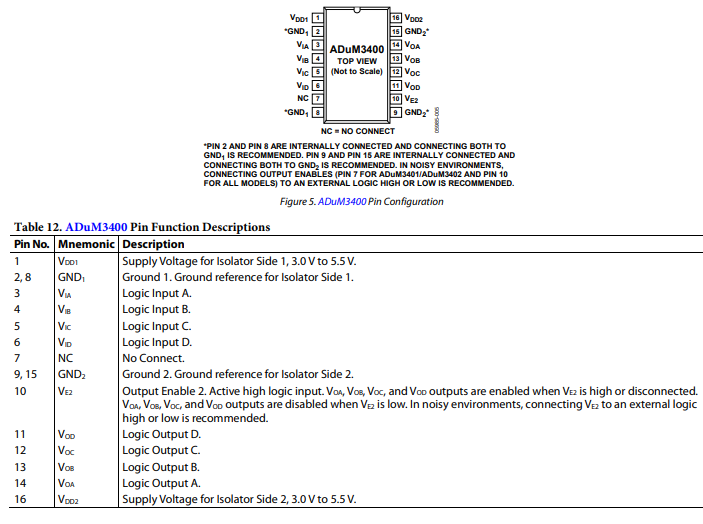

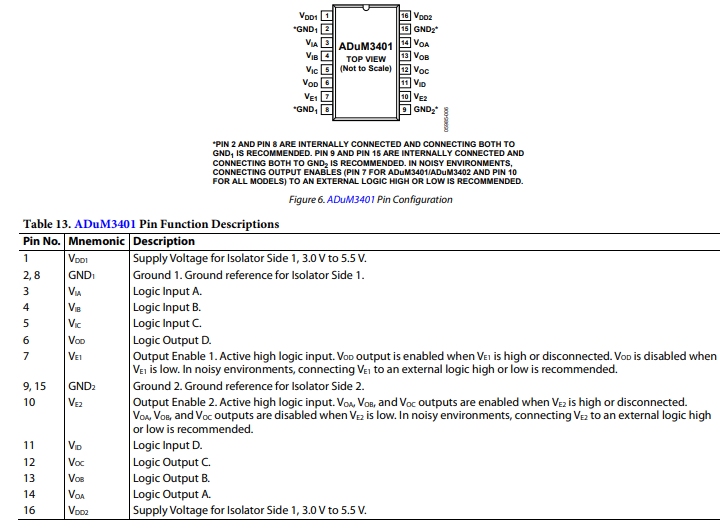

引腳配置描述

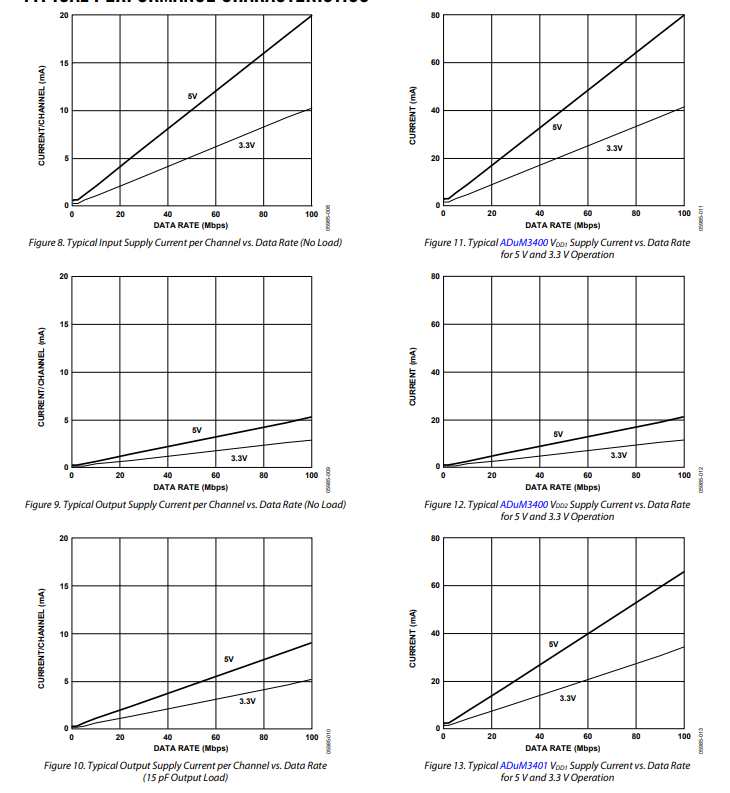

典型性能特征

應用信息

印刷電路板布局

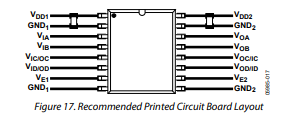

ADuM3400/ADuM3401/ADuM3402 數字隔離器的邏輯接口無需外部接口電路。強烈建議在輸入和輸出電源引腳處進行電源去耦（見圖 17 ）。去耦電容最便于連接在 Pin 1 和 Pin 2（針對 V_{CC1} ）以及 Pin 15 和 Pin 16（針對 V_{CC2} ）之間。電容值應為 0.01μF 至 0.1μF 。電容兩端與輸入電源引腳之間的總引線長度均不得超過 20mm 。另外，除非每個封裝側的接地對都靠近封裝連接，否則還應考慮 Pin 1 與 Pin 8 之間以及 Pin 9 與 Pin 16 之間的連接。

在涉及高共模瞬變的應用中，務必使電路板布局（跨隔離柵）的設計將耦合降至最低。此外，電路板布局應設計為：在給定的器件側，任何產生的耦合都能均勻影響所有引腳。若不這樣做，可能會導致引腳間出現電壓差，超過器件的絕對最大額定值，進而致使器件閂鎖或永久損壞。

有關電路板布局指南，請參閱 AN - 1109《應用筆記：與印刷電路板相關的布局》。

系統級靜電放電（ESD）注意事項及增強功能

系統級 ESD 可靠性（例如，符合 IEC 61000 - 4 - x 標準）在很大程度上取決于系統設計，而系統設計因應用而異。ADuM3400/ADuM3401/ADuM3402 集成了許多增強功能，以降低對系統設計的依賴，從而實現更可靠的 ESD 性能。這些增強功能包括：

• 在所有輸入/輸出引腳上添加 ESD 保護單元。
• 通過采用更寬的幾何形狀和并聯走線，降低關鍵金屬走線的電阻。
• 通過在 PMOS 和 NMOS 器件之間采用保護和隔離技術，最大限度地減少 CMOS 器件中固有的串擾效應。
• 使用 45° 角的電源引腳走線，消除高電場集中區域。
• 通過在每個電源引腳與其相應的地之間采用更大的 ESD 鉗位，防止電源引腳金屬遷移。

雖然 ADuM3400/ADuM3401/ADuM3402 可提高系統級 ESD 可靠性，但它們無法替代穩健的系統級設計。有關采用 iCoupler 隔離產品的 ESD/閂鎖注意事項，請參閱 AN - 793《應用筆記》，其中針對電路板布局和系統級設計提供了詳細建議。

傳播延遲相關參數

傳播延遲是描述邏輯信號通過一個組件傳播所需時間的參數。信號到邏輯低電平輸出的傳播延遲，可能與到邏輯高電平輸出的傳播延遲不同。

脈沖寬度失真是指這兩種傳播延遲值之間的最大差異，它體現了輸入信號定時的保持精度。

通道間匹配指的是單個 ADuM3400/ADuM3401/ADuM3402 器件內各通道之間傳播延遲差異的最大量。

傳播延遲差異指的是在相同條件下工作的多個 ADuM3400/ADuM3401/ADuM3402 器件之間傳播延遲差異的最大量。

直流正確性和磁場抗擾度

隔離器輸入的正向和負向邏輯轉換，會使較窄（~1 ns ）的脈沖通過變壓器發送至解碼器，進而對解碼器進行置位或復位，表明有輸入邏輯轉換。在輸入邏輯轉換缺失（即輸入為邏輯 1 持續超過約 1μs ）時，會發送一組周期性的刷新脈沖，以確保輸出的直流正確性，表明正確的輸入狀態。

如果解碼器在約 5μs 以上的時間內未收到脈沖，則認為輸入側未通電或無功能，此時隔離器輸出會被看門狗電路強制置為默認低電平狀態（見表 11 ）。

ADuM3400/ADuM3401/ADuM3402 的磁場抗擾度極限由以下條件設定：變壓器接收線圈中感應的電壓足夠大，會錯誤地置位或復位解碼器。以下分析明確了這種情況發生的條件。對 ADuM3400/ADuM3401/ADuM3402 在 3.3V 工作條件下進行研究，因為這代表了該產品最敏感的工作模式。
