優勢和特點

• 隔離RS-485/RS-422收發器，可配置為半雙工或全雙工
• 集成可驅動外部變壓器的振蕩器
• RS-485輸入/輸出引腳提供±15 kV ESD保護
• 符合TIA/EIA-485-A-98和ISO 8482:1987(E)標準
• 數據速率：500 kbps
• 工作電壓(V_DD1) ：5 V或3.3 V

• 256個總線節點
• 真故障保護接收器輸入
• 安全和法規認證
  -UL認證1分鐘2500 V rms，符合UL 1577標準
  -符合VDE標準證書
  -DIN VVDE V 0884-10 (VDE V 0884-10):2006-12
  -V = 560 V峰值
• 熱關斷保護
• 工作溫度范圍：?40°C至+85°C

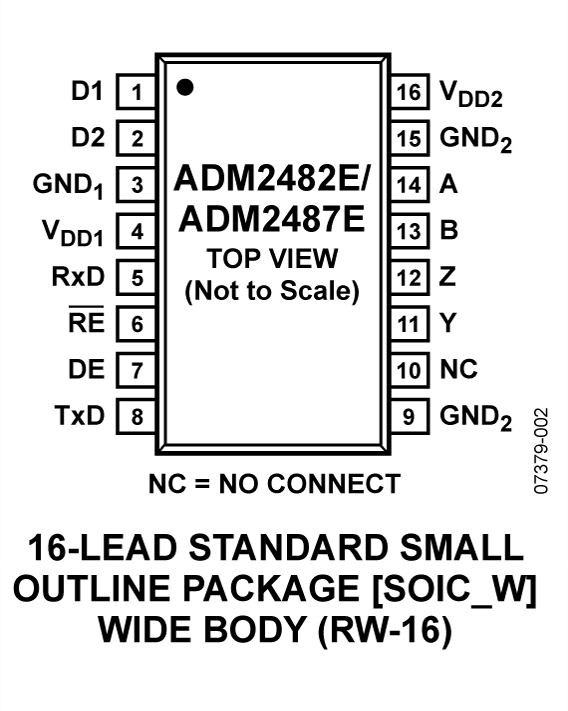

• 16引腳寬體SOIC封裝

產品詳情

ADM2482E/ADM2487E均為隔離數據收發器，提供±15 kV ESD保護，適用于多點傳輸線路的高速、半雙工或全雙工通信。在半雙工模式下，發射器輸出與接收器輸入共用同一傳輸線路。發射器輸出引腳Y和Z分別在外部與接收器輸入引腳A和B相連。這些器件針對平衡傳輸線路而設計，符合TIA/EIA-485-A-98和ISO 8482:1987(E)標準。上述器件采用ADI公司的iCoupler? 技術，將3通道隔離器、三態差分線路驅動器和差分輸入接收器集成于單封裝中。片內振蕩器輸出一對方波，以驅動外部變壓器提供隔離電源。器件邏輯端可以采用5 V或3.3 V電源供電，總線端則采用3.3 V隔離電源供電。

ADM2482E/ADM2487E的驅動器具有高電平有效使能特性，接收器則具有低電平有效使能特性。當驅動器使能信號為低電平時，驅動器輸出進入高阻抗?fàn)顟B(tài)。當接收器使能信號為高電平時，接收器輸出進入高阻抗?fàn)顟B(tài)。

該器件具有限流和熱關斷特性，可防止發生輸出短路以及總線競爭導致功耗過大的情況。該器件的額定溫度范圍為?40°C至+85°C工業溫度范圍，提供16引腳、寬體SOIC封裝。

應用

隔離式RS-485/RS-422接口

工業現場網絡

多點數據傳輸系統

數據手冊, Rev. A, 3/09

方框圖
