概述
MAX14940是一顆隔離型RS-485/PROFIBUS-DP收發器，為器件的電纜側(RS-485驅動器/接收器側)和UART側之間提供2750VRMS (60s)電隔離。隔離對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。器件支持高達20Mbps的可靠通信。

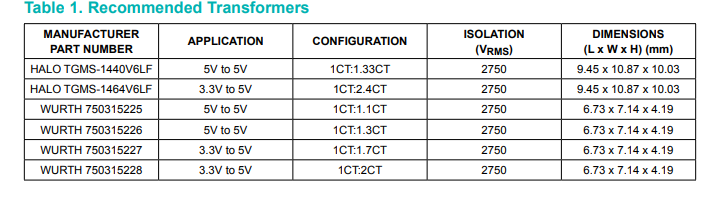

MAX14940內部集成了一個450kHz變壓器驅動器，驅動外部變壓器將功率傳遞至收發器的電纜側。一個內置的LDO為一個隔離的DC/DC電源的設計提供結構簡單、空間節省的方案。

MAX14940有一路半雙工驅動器/接收器，完全符合RS-485和PROFIBUS-DP標準。接收器為1/4單位負載，允許一條共用總線上掛接多達128個收發器。

集成有效的故障防護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。欠壓鎖定功能，使當電纜側或UART側電源低于工作電平時，禁止驅動器。

驅動器輸出/接收器輸入具有高達±35kV對電纜側GNDB的靜電放電(ESD)保護，滿足人體模式標準(HBM)要求。

MAX14940采用寬體16引腳SOIC封裝，工作在-40°C至+105°C溫度范圍。
數據表：*附件：MAX14940 2.75kVRMS隔離、20Mbps半雙工、PROFIBUS RS-485收發器技術手冊.pdf

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高度集成度簡化設計

  • 為電纜側供電集成的LDO還能為外部負載提供高達10mA的供電
  • 集成變壓器驅動器，將功率傳遞至電纜側，150mA負載時的效率高達80%

• 高性能收發器支持靈活的設計

  • 兼容RS-485 EIA/TIA-485和EIA 61158-2 Type 3 PROFIBUS-DP標準
  • 20Mbps (最大值)數據率
  • 總線上允許掛接多達128片器件

• 集成保護，支持可靠的通信

  • 驅動器輸出/接收器輸入上具有±35kV ESD (HBM)保護
  • 2.75kVRMS隔離耐壓，可持續60秒(V ISO )
  • 630VPEAK最大重復峰值隔離電壓(V IORM )
  • 445VRMS最大工作隔離電壓(V IOWM )
  • 額定工作電壓下的壽命長于30年
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

  框圖

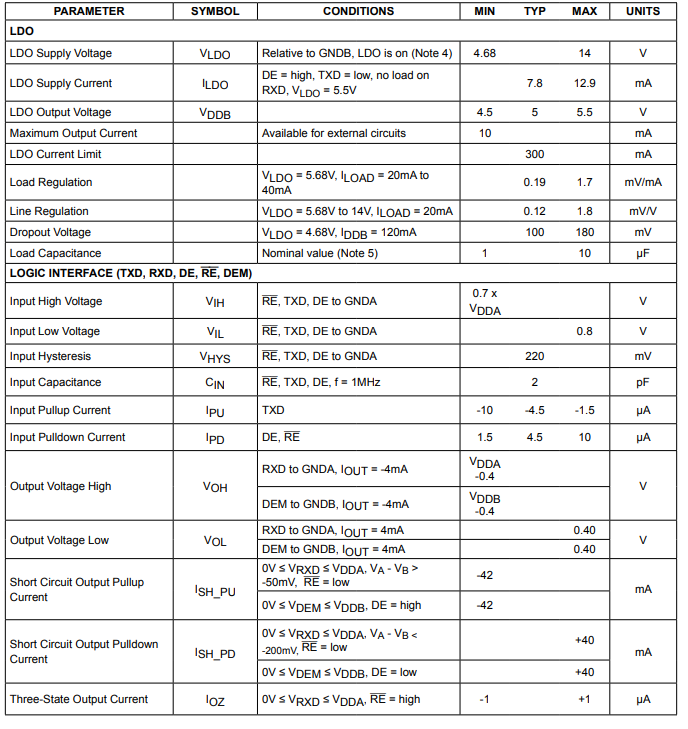

DC電氣特性

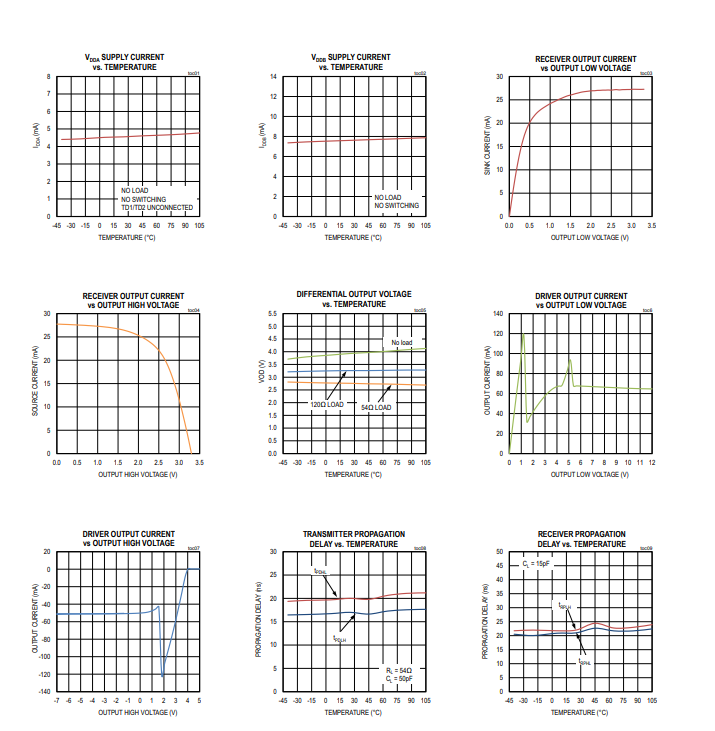

典型操作特性

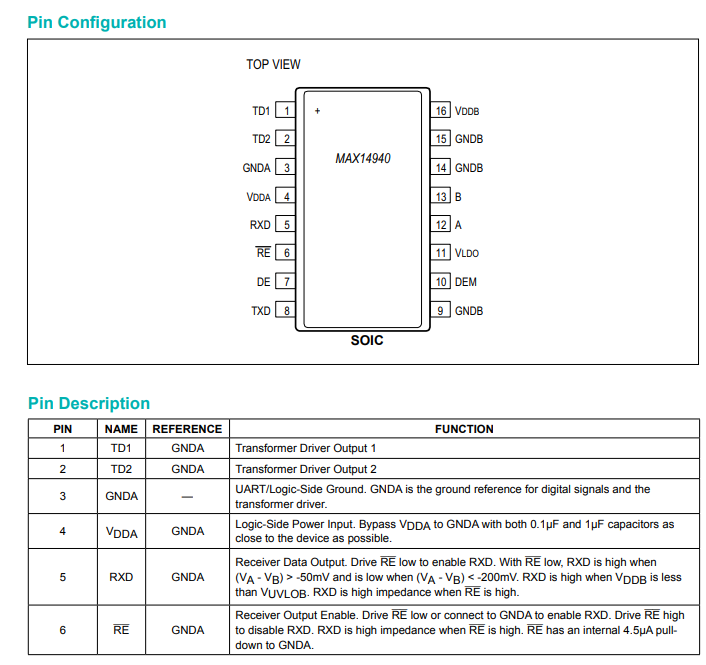

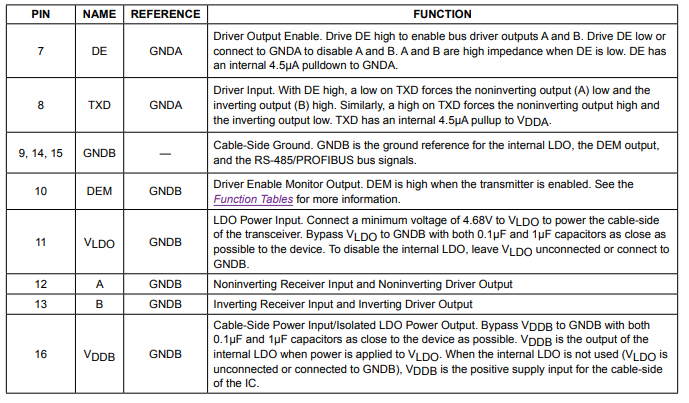

引腳配置描述

應用信息

總線上的128個收發器

標準RS - 485接收器輸入阻抗為一個單位負載，標準驅動器最多可驅動32個單位負載。該器件收發器的接收器具有1/4單位負載，可使一條通信線上最多并聯連接128個收發器。可連接這些器件，或連接其他RS - 485設備，總負載最多為32個單位負載。

典型應用

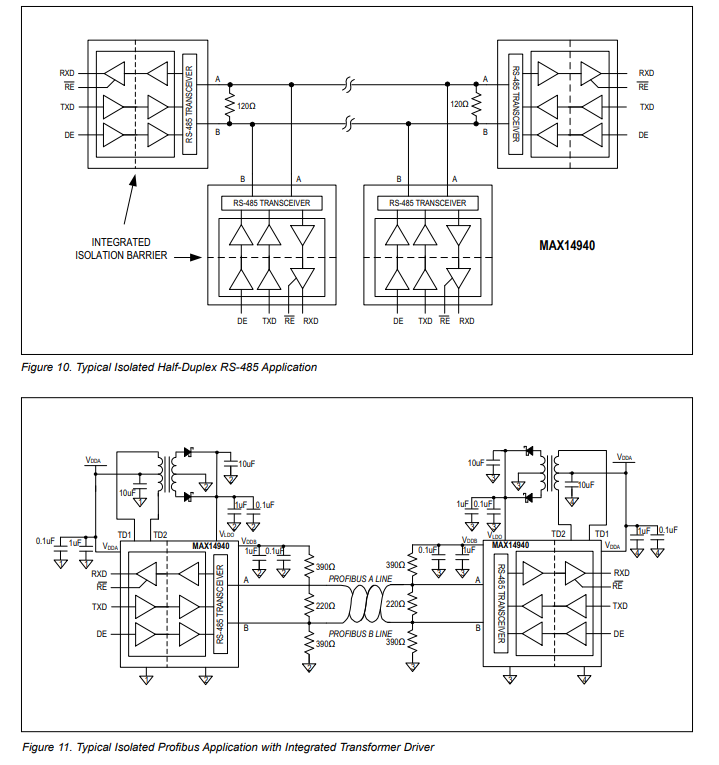

該器件收發器專為多點總線雙向數據通信設計。圖10和圖11展示了典型網絡應用電路。為減少反射，總線兩端應按特性阻抗端接，且主線分支長度應盡可能短。

PROFIBUS主站

該器件專為驅動PROFIBUS - DP端接網絡設計。驅動器在驅動220Ω終端負載（帶有390Ω上拉/下拉電阻）時，保持2.1V/min的轉換速率。

布局注意事項

建議在隔離器下方設計隔離區或禁布區，使其與接地層和信號層隔離。電纜側與UART側之間任何電流或金屬連接都會破壞隔離效果。

確保VDD_A、GND_A與VLDO、VDD_B、GND_B之間的去耦電容盡可能靠近芯片，以減小電感。

將重要信號線路靠近接地層布線，以減少外部干擾影響。對于MAX14940，將總線連接器和終端電阻盡可能靠近A和B引腳是良好的做法。

增強型靜電放電保護

所有引腳均采用靜電放電保護結構，以抵御在處理和組裝過程中遇到的靜電放電。MAX14940的驅動器輸出和接收器輸入具有額外保護，可抵御正常運行和掉電時的靜電以及高靜電放電。發生靜電放電后，器件可繼續正常工作，不會出現閂鎖或損壞。

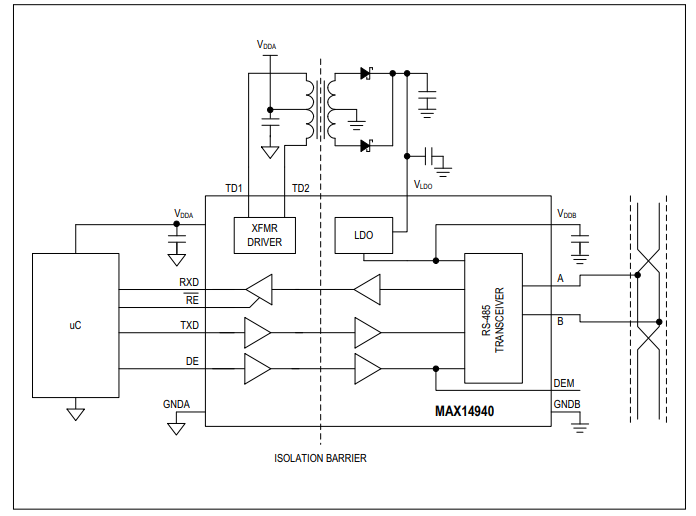

典型應用電路
