如今，智能馬桶蓋已經成了不少家庭的“剛需”——不僅加熱坐墊、水洗烘干，還有自動除臭、靜音開合等一整套智能功能。

但你知道嗎？看似簡單的功能，其實背后藏著一整套復雜又講究的電子控制系統。

想讓馬桶蓋既用得舒適，又省電不發燙，還得小巧不占地，對硬件方案的要求可不小。

為此，東芝帶來了一整套貼心又硬核的智能馬桶蓋電子元件解決方案，既節能又易集成，讓你“坐得舒服、用得安心”。

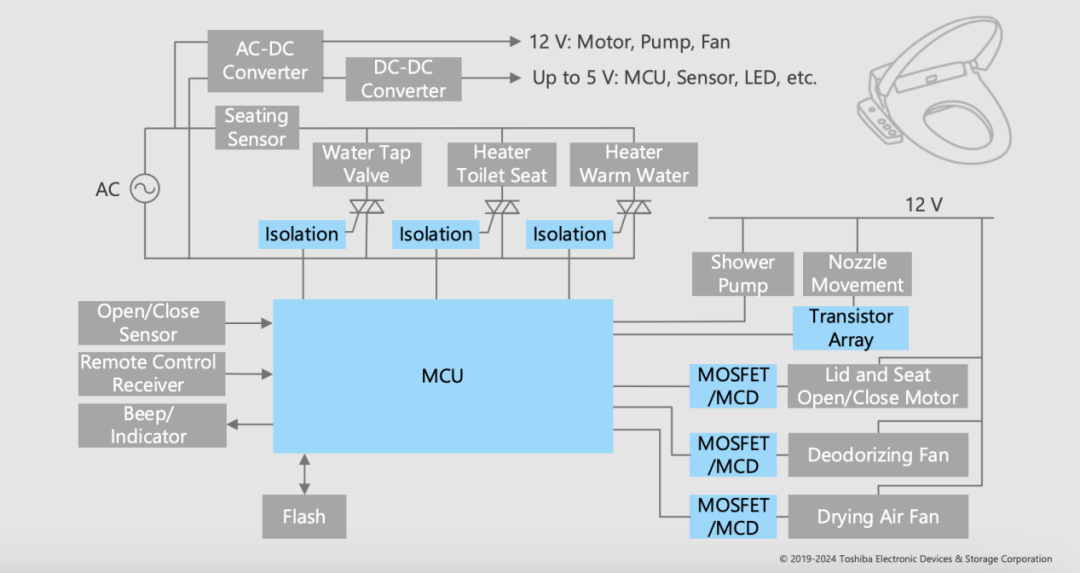

東芝智能馬桶蓋解決方案系統框圖

節能又省空間，這些“小芯片”很重要

在空間有限的馬桶蓋中，怎么實現高性能又不發熱是一項技術活兒。東芝這些“小而強”的器件帶來了妙招。

小信號MOSFET：節能“控電王”

東芝的U-MOS系列小信號MOSFET（SSM3K56MFV／SSM6N56FE）體積小但性能強，導通電阻低，熱量小，有效減小功耗。省電不發燙，還能幫你縮小主板面積。

運算放大器：信號處理的“穩壓器”

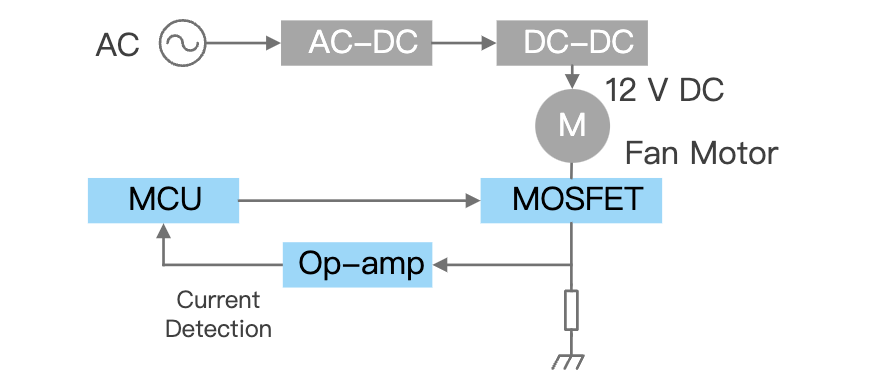

東芝的TC75S51FU／TC75S103F等系列運算放大器支持低電壓運行，自帶相位補償電路，簡化外圍設計。適合用于水溫、水壓等傳感器信號處理。

整流二極管：電路中“抗壓”的小塊頭

東芝的CMG06A整流二極管，采用扁平小型封裝，支持高壓大電流，適合密集型設計。體積小、耐壓強，裝得多還不占地兒！

控制更精準，體驗更絲滑

智能馬桶蓋的“舒適感”，很多都依賴于精準且高效的控制。東芝的光耦、功率MOSFET、IPD驅動芯片，將發揮重要作用！

光耦：控制電機不打擾

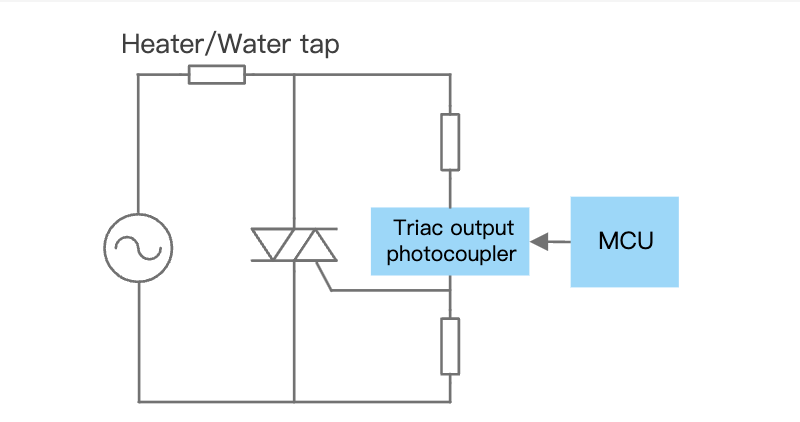

智能馬桶蓋的加熱器可以使用東芝的光控雙向可控硅光耦TLP267J／TLP3052A，適用于短時間快速控制，比如電機啟動、加熱控制。它的優勢是反應快、聲音小，體積還小，特別適合馬桶蓋控制板。

功率MOSFET：電機驅動不在話下

N溝道與P溝道MOSFET（如TPH3R003PL／TPCA8120）導通阻抗低、損耗小，適合高效電源轉換和開關。有利于幫助整機提升效率，保持穩定輸出。

IPD驅動芯片：輕松控制電機開關

TPD7211F是一款小型半橋型驅動器，支持±500mA電流輸出。適合風扇、噴嘴等小型馬達驅動，穩定又省板子空間！

驅動方案豐富，匹配各類風機／電機

智能馬桶蓋中的風扇、座圈、翻蓋、電動噴嘴等模塊，都離不開電機驅動。在這方面，東芝擁有各種各樣的驅動器，可以匹配各類風機／電機。

單相直流無刷電機驅動器：靜音首選

TC78B002FNG／FTG專為小型風扇電機設計，軟切換減少噪聲和振動。優勢：靜音、省電、封裝緊湊。

3相直流無刷電機驅動器：更強更穩

TC78B016FTG無需相位調節，自動進角控制讓電機在各種轉速下高效運行。優勢：效率高、低噪低熱、正弦波驅動更平滑。

直流有刷電機驅動器：靈活多選

東芝TB67H450／451／400／410系列支持高電壓、高電流輸出，單通道、雙通道均有，滿足不同控制場景，還可并聯使用提升驅動能力。

控制大腦＆執行助手：MCU＋晶體管陣列

馬桶蓋的“大腦”當然是主控MCU，而“執行者”則是晶體管陣列，兩者配合，控制更高效。

東芝的TXZ+3A系列M3H組MCU內置Cortex-M3核心，集成AD轉換器和PWM輸出，支持邊運行邊寫代碼。能夠穩定控制馬桶蓋各模塊，讓功能運轉更靈活。

智能馬桶蓋的噴嘴電機驅動部分可以使用東芝的TBD62003晶體管陣列，它們可用于驅動繼電器、電磁閥等執行部件，支持高電流、低功耗輸出。幫助主控芯片輕松“下命令”，高效控制負載。

結語

東芝的智能馬桶蓋解決方案，圍繞高效率、低功耗、小型化三個核心方向，從電源管理、電機驅動到主控執行，提供了全套產品組合與電路參考設計。

不僅幫助產品開發更快上手、輕松集成，更能實現功能強大、使用體驗流暢的智能衛浴系統。
