在存儲芯片及存儲卡的生產和使用過程中,確保產品的質量和可靠性至關重要。SD卡、T卡作為一種廣泛使用的存儲介質,其檢測工具的選擇對于保障存儲性能和數據安全起著關鍵作用。接下來將介紹幾種常見的SD卡、T卡檢測工具,并探討它們?cè)趯?shí)際應用中的優勢和重要性。

一、SD卡、T卡檢測工具的種類
1.硬件檢測工具
硬件檢測工具主要用于檢測SD卡、T卡的物理特性和電氣性能。這些工具通常包括:

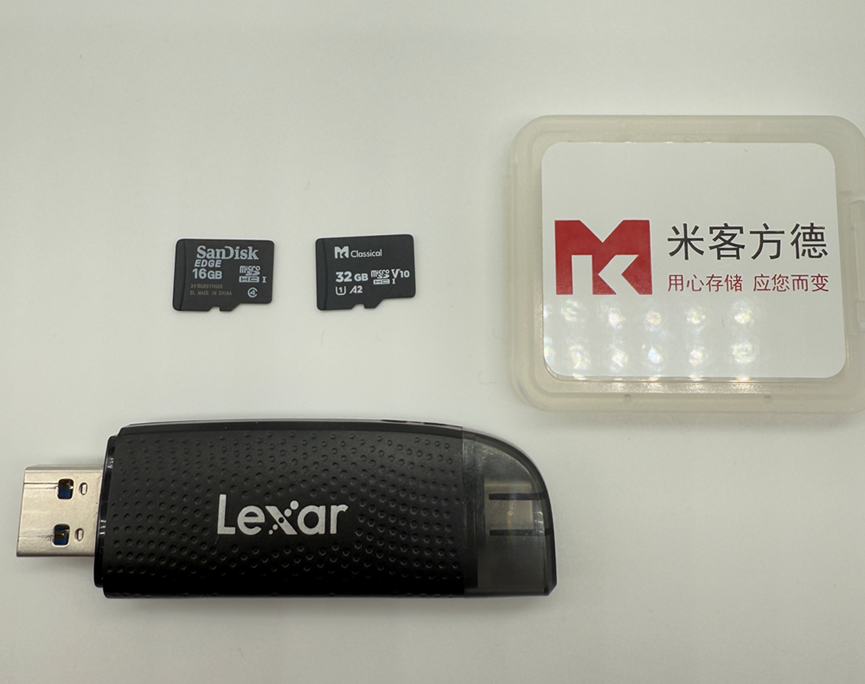

讀卡器:用于連接SD卡、T卡和計算機,能夠讀取數據并進行基本的讀寫測試。
閃存測試儀:專業的測試設備,能夠?qū)D卡、T卡的電氣參數進行精確測量,包括電壓、電流、讀寫速度等,確保符合行業標準。
信號分析儀:用于檢測SD卡、T卡的信號完整性,確保數據傳輸?shù)姆€(wěn)定性和可靠性。
硬件工具 | 讀卡器 | 閃存測試儀 | 信號分析儀 |
測試項目 | 卡容量檢查、性能測試 | 合規性測試、速度等級測試 | 老化測試、正常掉電測試、突發掉電測試、功耗測試 |
描述 | 配合使用 HDBench、CrystalDiskMark、H2test、Burn in Test在 - 25℃ - 85℃進行測試(須配合高低溫箱)等軟件工具 | 使用 TestMetrix VTE3100/VTE4100設備。提供標準的測試流程和報告、確定速度等級、確保 SD卡符合行業標準 | 使用Agilent U1252B,卡待機時進行正常電源循環測試、卡工作時進行突發電源循環測試。 |
適用場景 | 生產、質量控制、用戶使用 | 生產、質量控制 | 生產、質量控制 |
優勢 | 操作簡單、成本低 | 測量精確、功能全面、符合行業標準檢測要求、權威性高 | 高精度信號檢測 |
劣勢 | 功能有限、無法進行深入檢測 | 成本高、操作復雜、需要專業培訓 | 成本高、操作復雜 |
- 軟件檢測工具
CrystalDiskMark側重存儲設備綜合讀寫性能跑分,精準呈現隨機與連續讀寫速度;
HD Tune Pro功能全面,可檢測存儲設備傳輸速率、健康狀態及溫度;
H2testw專注檢測 U盤、SD卡等存儲設備是否擴容及壞塊情況;
BurnInTest用于多硬件綜合壓力測試,模擬高負荷運行檢測穩定性;
ATTO Disk Benchmark則通過不同文件大小測試,直觀展示存儲設備在各數據塊下的傳輸性能。
軟件名稱 | 核心功能 | 適用場景 | 測試特點 |
Crystal DiskMark | 測試存儲設備讀寫速度 | 評估硬盤性能,也適用于檢測 SD、TF卡讀寫性能 | 專注隨機 IO,跑分直觀,對 SD、TF卡性能測試快速高效 |
HD Tune Pro | 檢測存儲設備傳輸速率、健康狀態 | 硬盤日常維護與性能評估,支持檢測 SD、TF卡傳輸速率和健康狀態 | 功能全面,含健康監控與速度曲線,可用于 SD、TF卡基礎性能與健康檢測 |
H2testw | 檢測存儲設備壞塊與讀寫速度 | 檢測 U盤、SD卡、TF卡等是否擴容或有壞塊 | 滿盤測試結果準,是檢測 SD、TF卡是否擴容的常用工具 |
BurnInTest | 測試多硬件性能與穩定性 | 新組裝或升級后硬件測試,可對 SD、TF卡進行穩定性測試 | 多組件同時測試,模式豐富,能模擬高負荷運行檢測 SD、TF卡穩定性 |
ATTO Disk Benchmark | 測試存儲設備不同大小文件的讀寫速度 | 評估存儲設備在不同數據塊下的傳輸性能,適用于硬盤、SSD、SD卡、TF卡 | 可自定義測試文件大小范圍,結果以圖表展示,直觀反映設備在不同數據塊下的讀寫性能 |

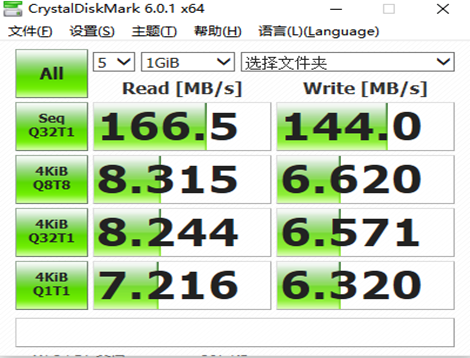

以下是MK米客方德 32GB(pSLC)工規TF卡MKUS032G-IGT2使用CrystalDiskMark測試數據:(使用DDR 200)

- Seq Q32T1(連續讀寫,隊列深度 32,線程 1)
- Read:讀取速度 166.5MB/s,反映大文件順序讀取能力。
- Write:寫入速度144.0MB/s,體現大文件順序?qū)懭肽芰Α?/span>
- 4KiB Q8T8(4KB隨機讀寫,隊列深度 8,線程 8)
- Read:讀取速度8.315MB/s,關乎小文件隨機讀取及系統響應。
- Write:寫入速度6.620MB/s,涉及小文件隨機寫入性能。
- 4KiB Q32T1(4KB隨機讀寫,隊列深度 32,線程 1)
- Read:讀取速度8.244MB/s。
- Write:寫入速度6.571MB/s。
- 4KiB Q1T1(4KB隨機讀寫,隊列深度 1,線程 1)
- Read:讀取速度7.216MB/s。
- Write:寫入速度6.320MB/s。
一般來說,連續讀寫速度體現存儲設備在大文件順序讀寫時的性能,隨機讀寫速度尤其是 4KB隨機讀寫反映了小文件讀寫以及系統響應等方面的性能。不同類型存儲設備性能差異較大。
以下是H2testw軟件的測試結果界面,用于檢測存儲設備的讀寫性能及數據完整性。

以下是使用HD Tune Pro測試(pSLC與QLC讀寫對比):

二、SD卡、T卡檢測工具的應用場景
1.生產環節
在生產過程中,硬件檢測工具如讀卡器和閃存測試儀用于確保每一片SD卡、T卡在出廠前都經過嚴格的質量檢測。通過這些工具,可以檢測SD卡、T卡的電氣性能是否符合規格,確保產品的穩定性和可靠性。
2.質量控制
在質量控制環節,軟件檢測工具如HD Tune Pro和CrystalDiskMark用于評估SD卡、T卡的性能。通過這些工具,可以生成詳細的性能報告,幫助工程師發現潛在的問題并進行優化。
3.用戶使用
對于最終用戶,H2testw和CrystalDiskMark工具是檢測SD卡、T卡數據完整性和容量的有效工具。這些工具可以幫助用戶識別擴容卡和假卡,確保購買的SD卡、T卡符合預期。
SD卡、T卡檢測工具在保障存儲性能和數據安全方面發揮著重要作用。通過選擇合適的硬件和軟件檢測工具,可以確保SD卡、T卡在生產、質量控制和用戶使用中的穩定性和可靠性。
-
