歡迎來到芝識課堂!從本文開始,我們要為您介紹在電源電路設計中非常重要,還經常露面的“大明星”——低壓差穩壓器。我們會介紹低壓差穩壓器的基本定義、內部原理、工作方式以及它們的電氣特性。首先,我們來看低壓差穩壓器是個什么東西。
1什么是低壓差穩壓器
低壓差穩壓器(Low dropout regulator,簡稱LDO)是一種線性直流穩壓器集成電路(IC),又稱低壓差線性穩壓器。一般而言,輸入與輸出電壓之間壓差較小的穩壓器,被稱作低壓差穩壓器。
在實際應用中,所需輸出電壓與輸入電壓不一致時,便會用到低壓差穩壓器。舉例來說,如果輸入電壓為5V,而實際需要的輸出電壓為3V,在這種情況下,低壓差穩壓器就成為一種簡便經濟的穩壓解決方案。

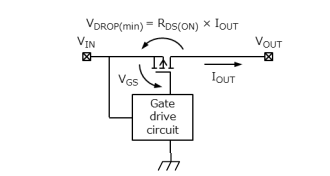

在電路中,低壓差穩壓器的符號是三端形。如圖1,它有三個端子:(1)輸入電壓(VIN);(2)輸出電壓(VOUT);(3)接地。
圖1. 低壓差穩壓器的表示符號和幾個端子
另外,位于VIN與柵極驅動電路之間的柵源電壓(VGS)主要用來精準控制驅動電路導通與截止狀態的關鍵參數。

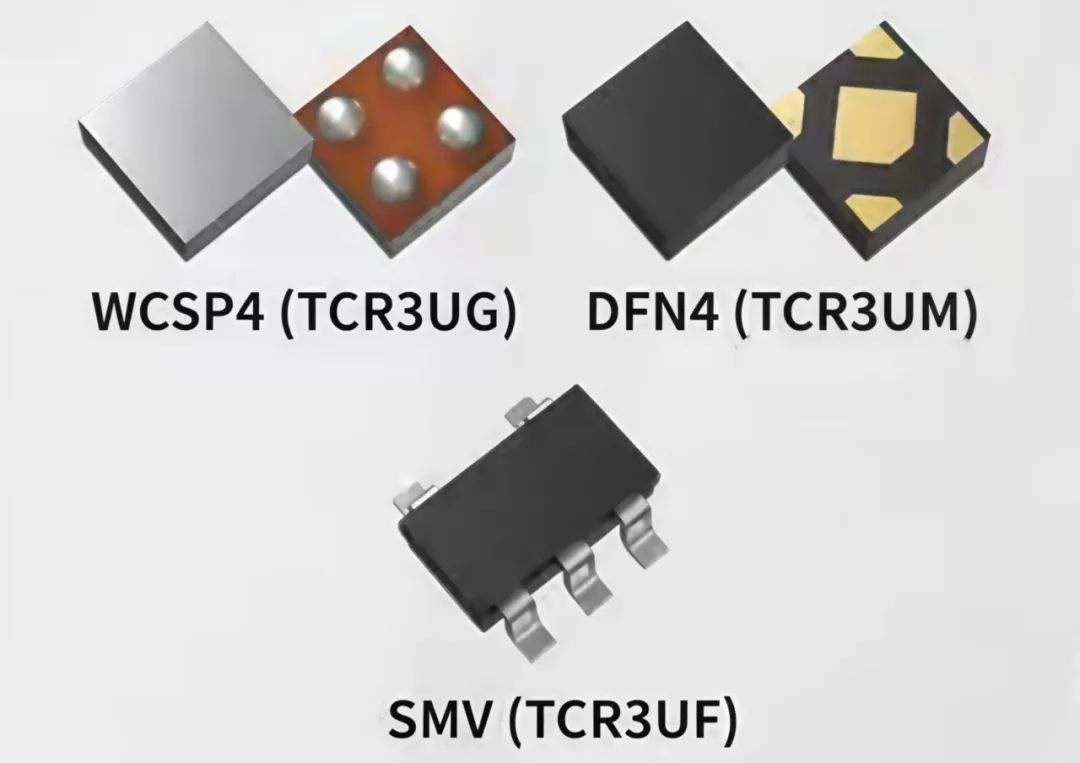

圖2是東芝的幾種低壓差穩壓器產品。從通用款到緊湊封裝款,東芝低壓差穩壓器產品類型多樣,能夠滿足客戶各種高性能需求。
圖2. 東芝幾種低壓差穩壓器產品
2低壓差穩壓器是一種穩壓器IC

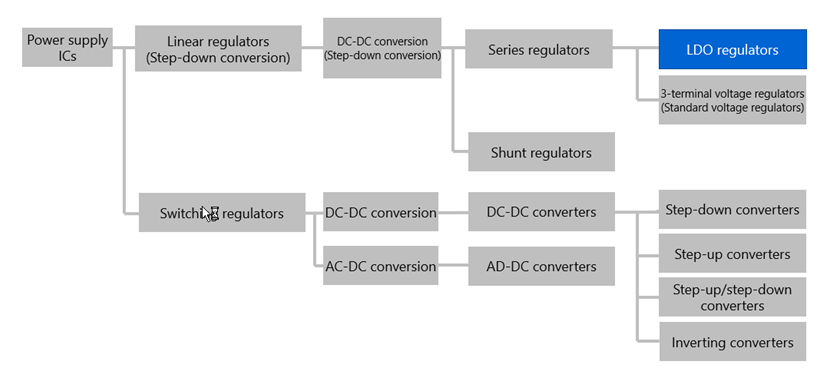

低壓差穩壓器是一種穩壓器集成電路(IC)。穩壓器IC大致分為兩類:一是能夠將直流電壓轉換為符合需求的直流電壓的IC;二是可將交流電壓轉變為所需直流電壓的IC。
用于直流-直流(DC-DC)轉換的穩壓器IC又可細分為線性穩壓器和開關穩壓器(亦稱DC-DC轉換器)。
圖3. 電源IC分類
線性穩壓器通常只能實現降壓轉換。其工作原理是通過調整自身元件(如晶體管)工作狀態,使其處于線性放大區,以消耗多余電壓來實現輸出電壓穩定。為此,輸入電壓必須始終高于輸出電壓,才能有足夠的壓差供線性穩壓器來調節。
3什么是線性穩壓器
作為一種穩壓器IC,線性穩壓器的MOS管能隨輸入電壓或輸出電流的變化起到可變電阻作用,以保持輸出電壓穩定不變。

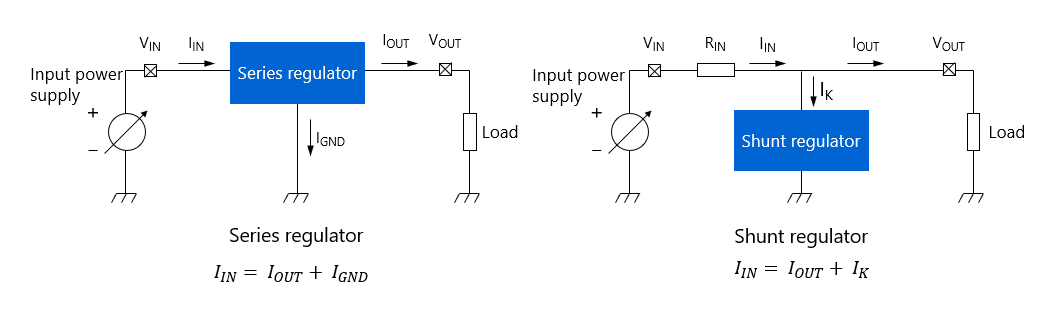

線性穩壓器有兩種基本形式,串聯穩壓器和并聯穩壓器。顧名思義,串聯穩壓器是串聯在電源和負載之間的穩壓器,而并聯穩壓器則并聯在電源和負載之間。低壓差穩壓器本質上是一種串聯穩壓器。
圖4. 串聯穩壓器和并聯穩壓器
4線性穩壓器和開關穩壓器的優缺點

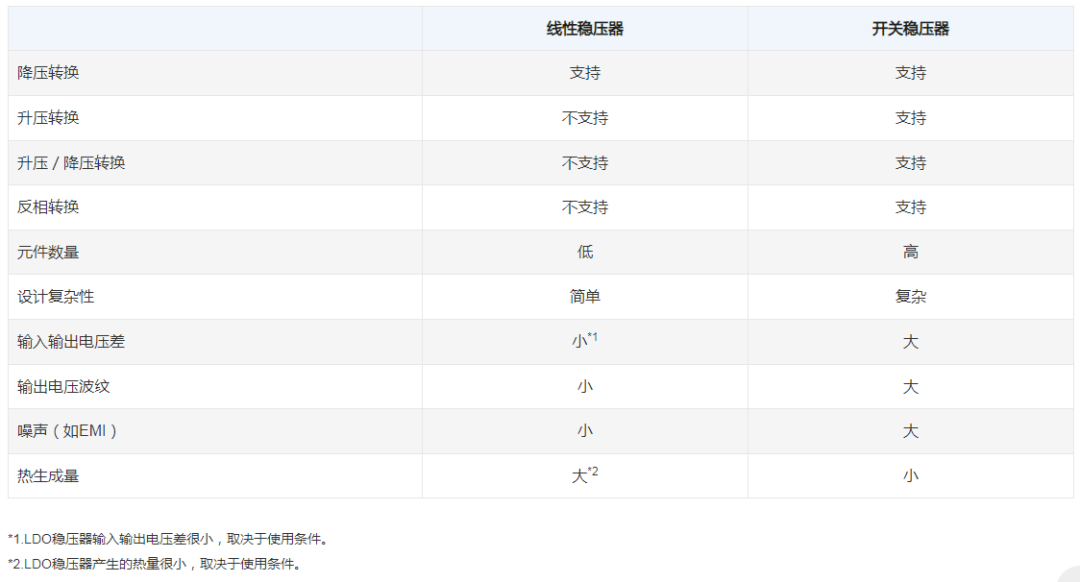

線性穩壓器和開關穩壓器的特性各有千秋,如圖5所示。
圖5. 線性穩壓器和開關穩壓器對比
在效率方面,線性穩壓器效率偏低,介于50%-80%之間。由于靠調整晶體管消耗多余電壓來穩壓,電能多以熱形式耗散。開關穩壓器效率較高,可達80%-95%。它通過高頻開關晶體管及儲能元件轉換電壓,所以功耗更小。
在輸出紋波上,線性穩壓器表現出色,輸出紋波小,能提供平滑直流電壓,適合為電壓穩定性要求高的模擬電路供電。開關穩壓器輸出紋波較大,不過現代技術已能將其控制在一定范圍,常用于對紋波不太敏感的數字電路。
負載響應速度方面,線性穩壓器較快,能迅速應對負載變化。開關穩壓器相對較慢,但通過優化響應速度也在提升。
電路復雜性與成本方面,線性穩壓器結構簡單,外部元件少,設計調試容易,成本低,適用于對成本和空間要求高的場景。開關穩壓器電路復雜,外部元件較多,設計調試要求和成本高,在大功率、高效率需求場合優勢明顯。
電磁干擾方面,因無高頻開關動作,線性穩壓器電磁干擾小,適用于對電磁兼容性要求高的環境。開關穩壓器工作產生的高頻信號會帶來電磁干擾,需采取屏蔽和濾波措施。
本篇我們了解了低壓差穩壓器的基本定義和特性,下篇我們將分享電子系統對低壓差穩壓器的要求,以及相應的解決方案。
