半導體器件作為現代電子技術的核心元件，廣泛應用于集成電路、消費電子及工業設備等場景，其性能直接影響智能終端與裝備的運行效能。以氮化鎵（GaN）和碳化硅（SiC）為代表的第三代寬禁帶半導體，憑借高功率密度與能效優勢，正推動電子設備技術革新。

本次評測對象為搭載了芯干線前沿技術的氮化鎵與碳化硅的100W電源適配器方案（12V/8.33A），將重點測試轉換效率、開機延遲及掉電保持時長等關鍵性能指標，查看第三代寬禁帶半導體互相搭配下的優勢。

1方案介紹

芯干線12V 8.33A 100WDemo方案

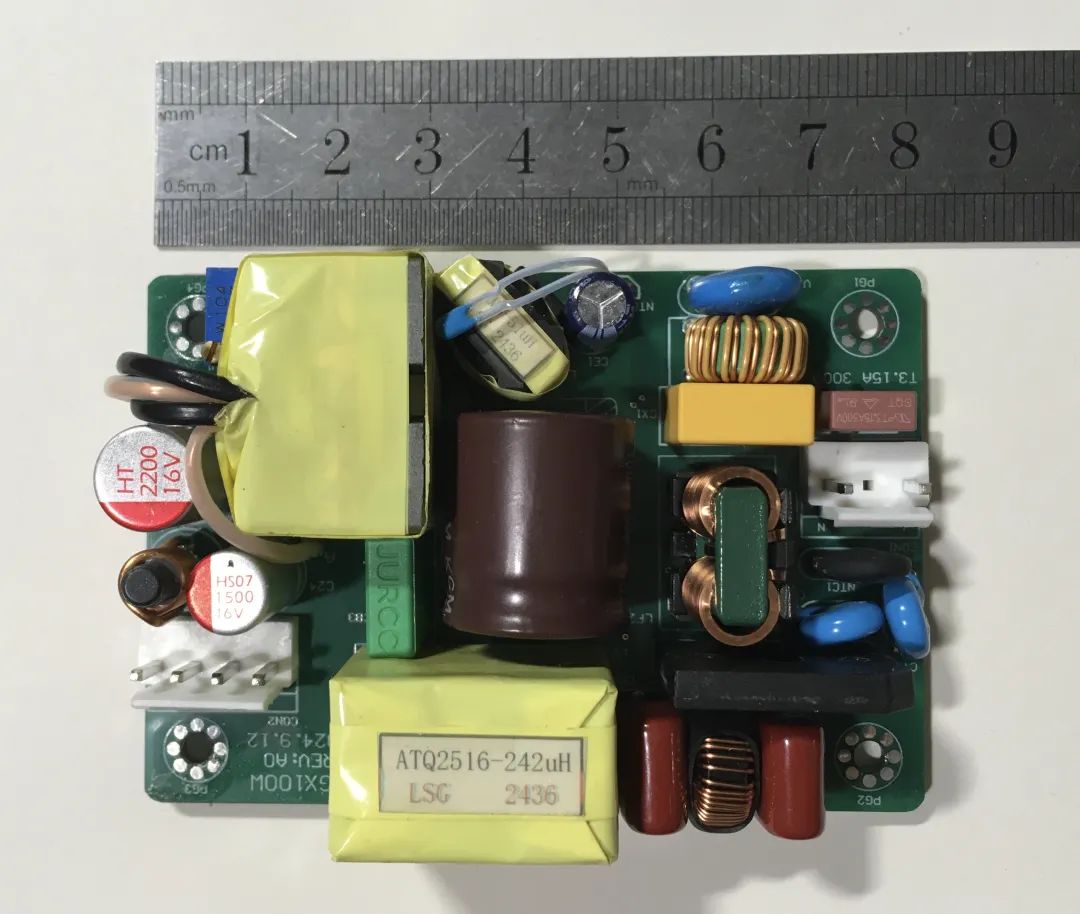

實物圖

正面

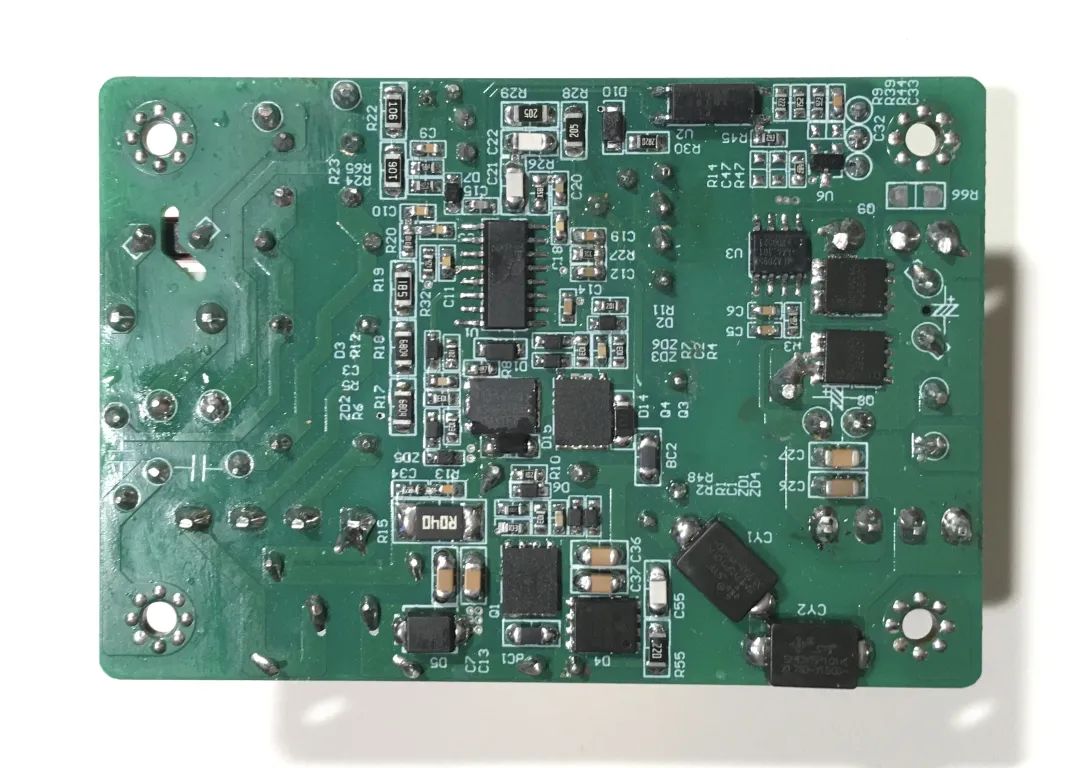

背面

尺寸為：81.5*56*24mm

其裸板功率密度為：0.91W/平方厘米

方案參數

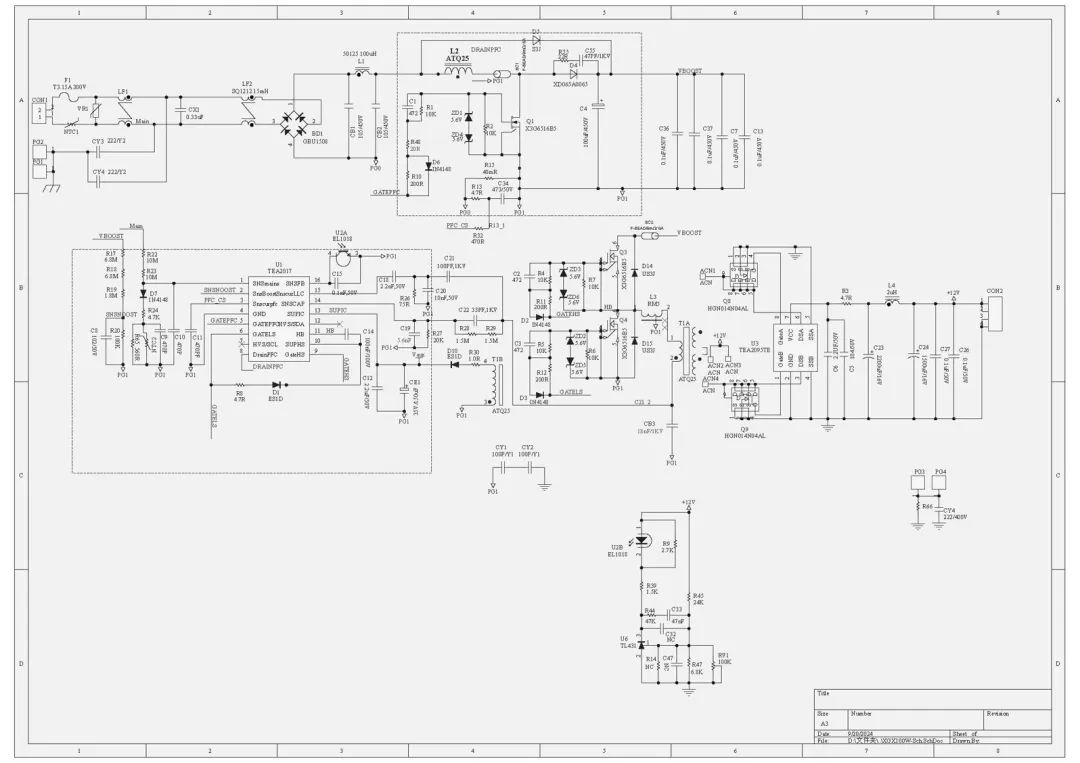

原理圖

2方案實測

轉換功率

測試說明：

在冷機，短路NTC 20%至滿載的情況下分別輸入110v和220v電壓。

測試結果：

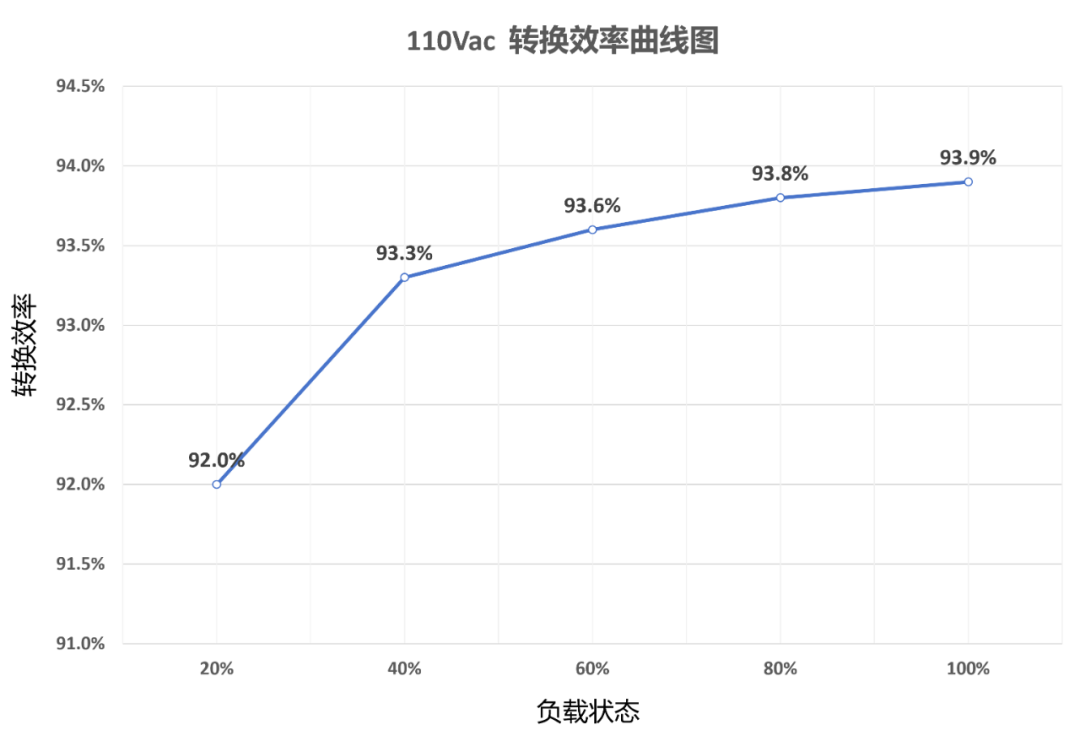

在110V電壓輸入，20%負載至滿載的情況下，通過計算得出其轉換功率為92.0%、93.3%、93.6%、93.8%、93.9%。

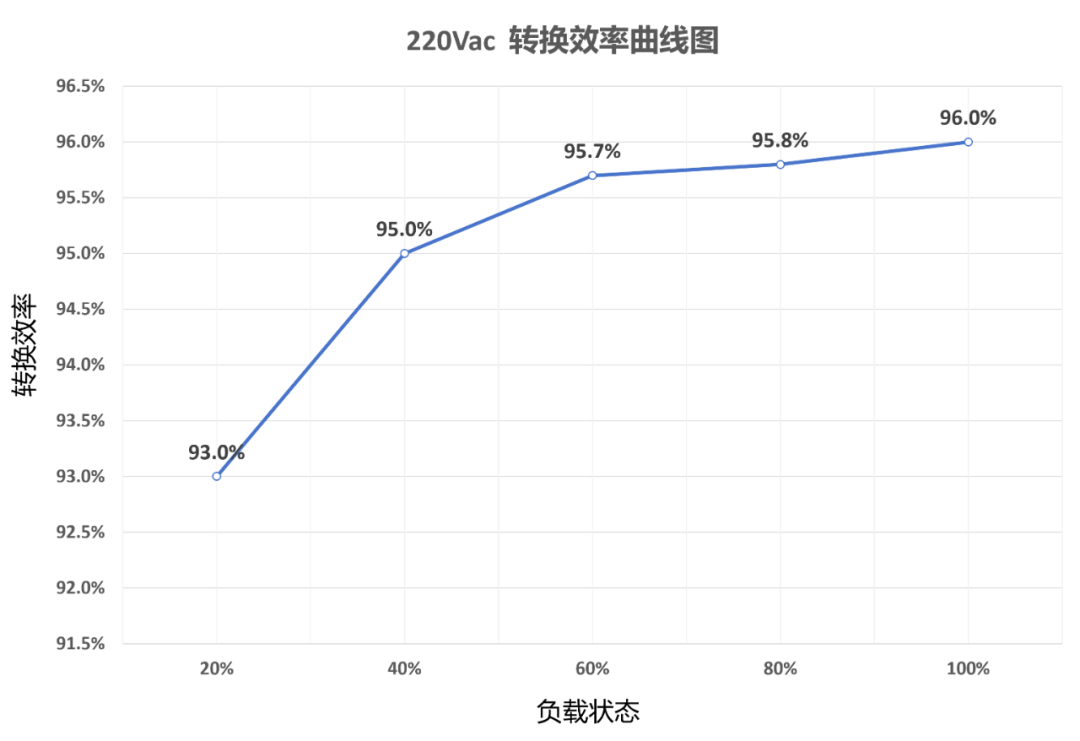

在220v電壓輸入，20%負載至滿載情況下，通過計算得出其轉換效率為93.0%、95.0%、95.7%、95.8%、96.0%。

待機功耗

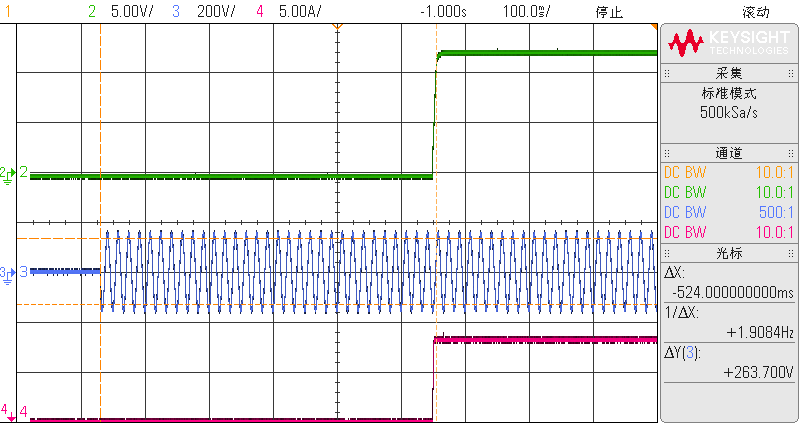

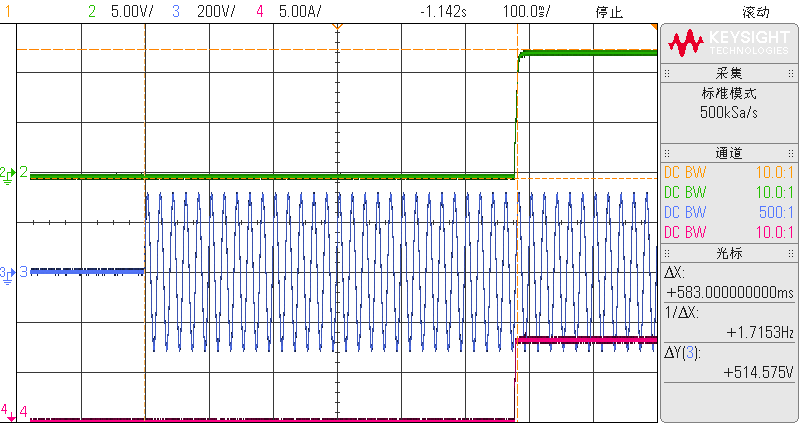

開機延遲時間

測試說明：

分別輸入電壓110V和220V，系統滿載狀態下查看開機延遲時間

測試結果：

110V電壓輸入下，其自運行開機延遲時間為524ms。

220V電壓輸入下，其自運行開機延遲時間為583ms。

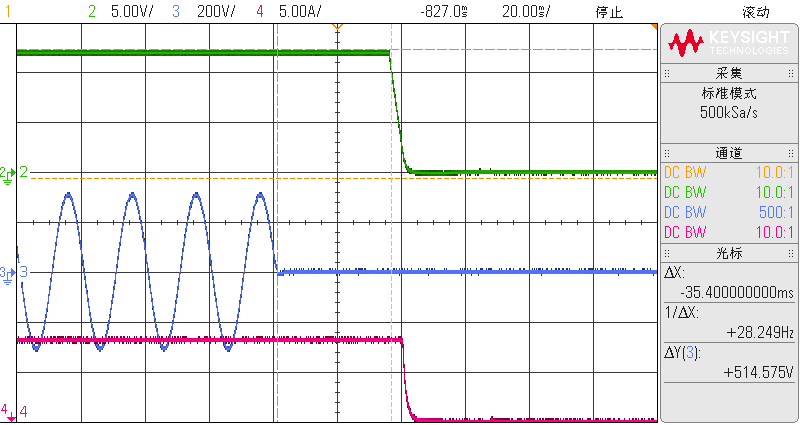

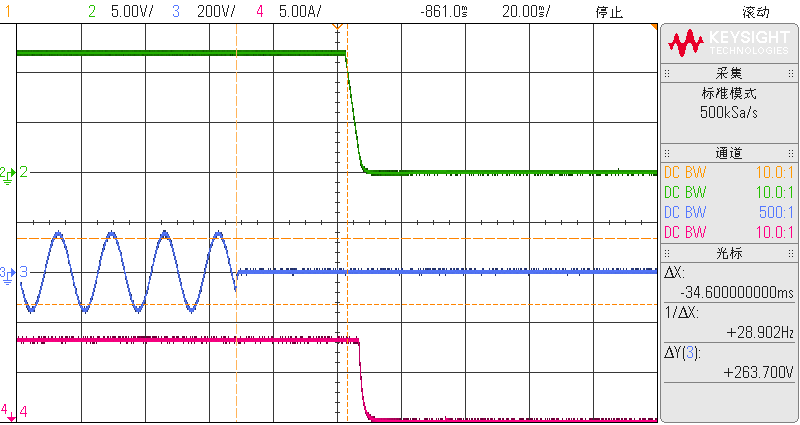

掉電保持時間

測試說明：

分別輸入電壓110V和220V，系統滿載運行下查看掉電保持時間。

測試結果：

110V電壓輸入下，其掉電保持時間為34.6ms。

220V電壓輸入下，其掉電保持時間為35.4ms。

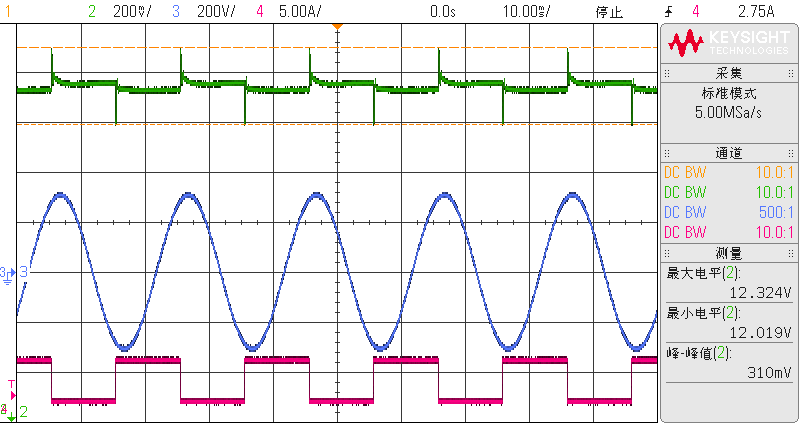

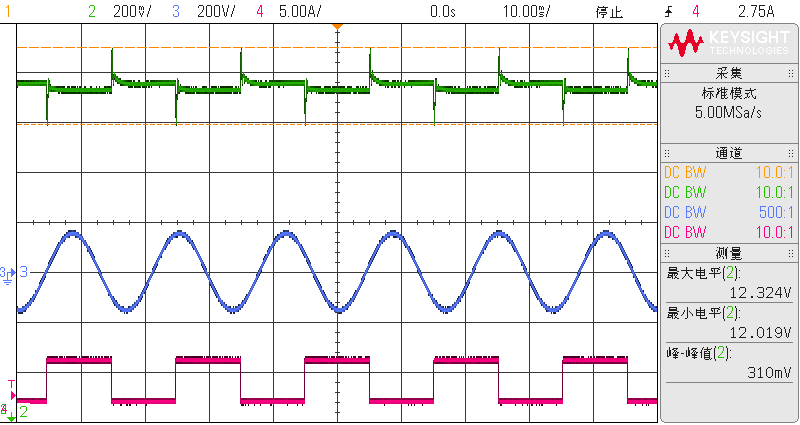

動態測試

測試說明：

在輸入電壓110V和220V，25~75%負載狀態下,分別測試最小輸出電壓和最大輸出電壓數值

測試結果：

在分別輸入110V和220V電壓后，最小輸出電壓和最大輸出電壓均為12.02v、12.32v。

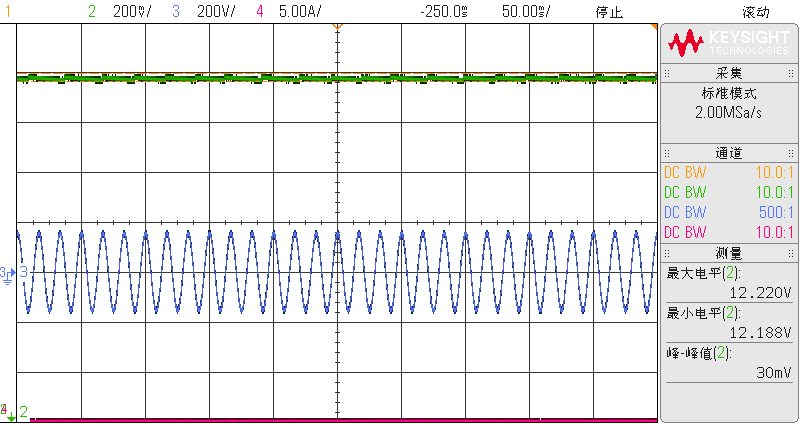

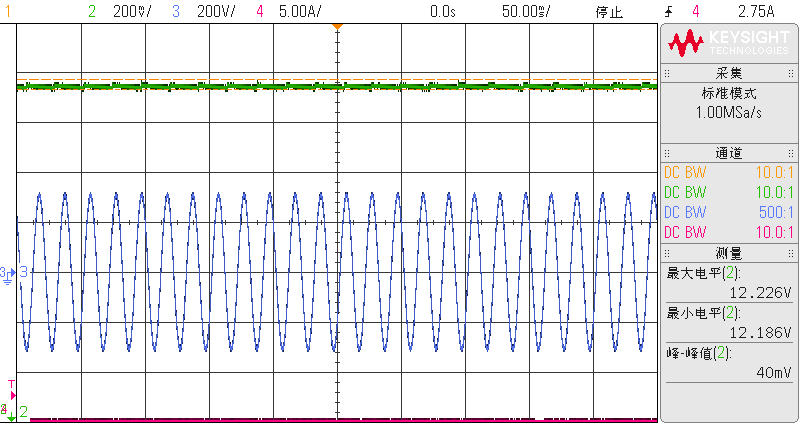

空載紋波

測試說明：

在輸入電壓110V和220V，使用探頭加

10uF+0.1uF電容，20MHz帶寬，空載狀態下分別測試輸出電壓峰峰值

測試結果：

在分別輸入110V和220V電壓后，空載紋波輸出電壓峰峰值分別為30mv和40mv。。

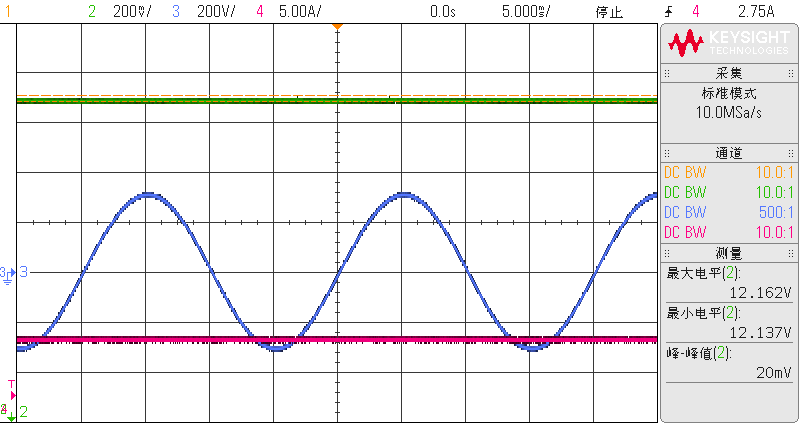

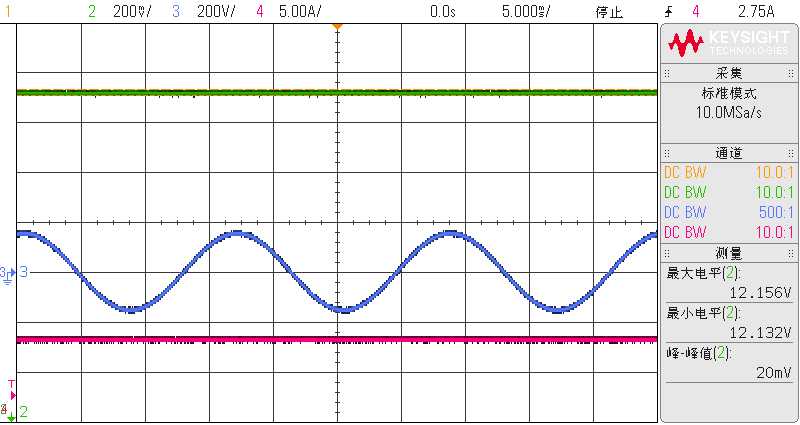

滿載紋波低頻

測試說明：

在輸入電壓110V和220V，使用探頭加10uF+0.1uF電容，20MHz帶寬，滿載狀態下分別測試輸出電壓峰峰值。

測試結果：

在分別輸入110V和220V電壓后，滿載波紋低頻輸出電壓峰峰值均為20mv。

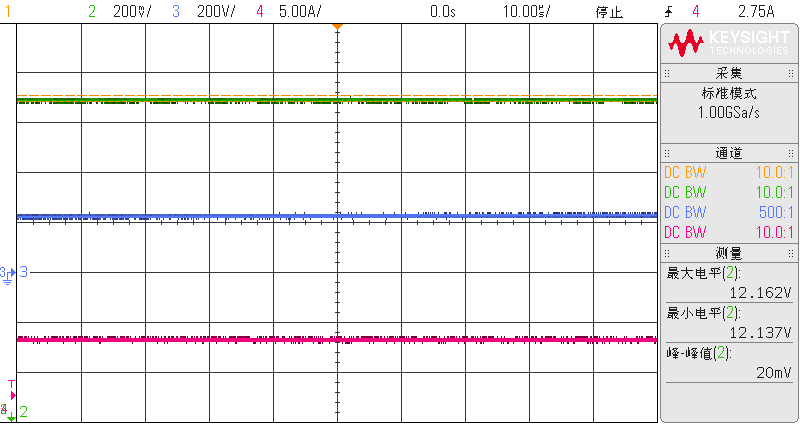

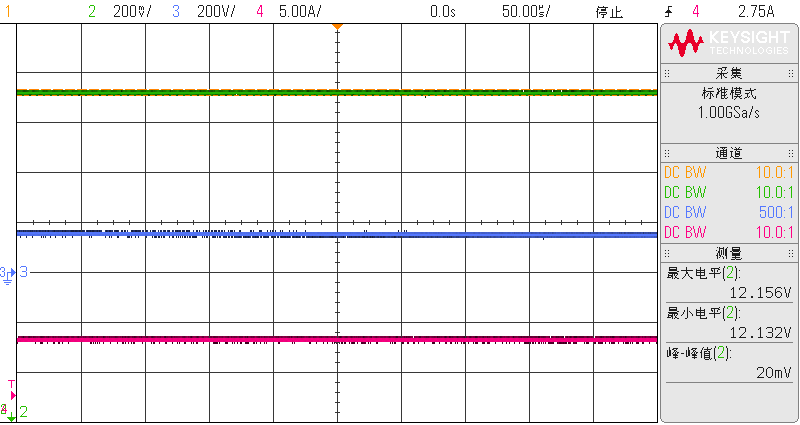

滿載紋波高頻

測試說明：

在輸入電壓110V和220V，探頭加10uF+0.1uF電容，20MHz帶寬，滿載狀態下分別測試紋波高頻輸出電壓峰峰值

測試結果：

在分別輸入110V和220V電壓后，滿載紋波低頻輸出電壓峰峰值均為20mv。

電子銳評

在這個功率等級，且在輸出為12V的情況下，能達到高輸入96%的效率和低輸入93%的效率。板上所使用的GaN MOS及SiC二極管在其中起了關鍵作用

3產品特點

本次測評該款Demo當中的氮化鎵和碳化硅是采用了芯干線的兩款產品，分別是X3G6516B5氮化鎵開關管以及XD065A0065碳化硅二極管。

下面我們看一下這兩款產品的功能特點

X3G6516B5氮化鎵開關管

核心參數

650V增強型耐壓設計，導通電阻150mΩ，工作電流13A

性能優勢

低導通電阻與輸入電容，提升能效表現

零反向恢復損耗，支持高頻電路運行

適用于PFC升壓拓?fù)浣Y(jié)構，優化電源系統功率密度

應用領域列舉

消費電子：

快充設備與無線充電模塊—利用高頻特性提升能量傳輸效率，實現更緊湊的輕量化設計。

工業電子：

功放—高頻特性提升能量傳輸效率，實現更小體積，更輕重量，發熱現象大幅減少，功率密度高。

逆變器—耐高溫特性保障戶外環境穩定性，同時提升能源轉換效率并縮減系統體積。

適配器—可實現更高的電子遷移率、禁帶寬度、更低的導通電阻。

服務器電源—高頻特性優化電源模塊設計，減少元器件數量并提升功率密度。

車載電子：

車載充電器—適配高壓平臺的高效電能轉換，顯著縮小器件體積，滿足電動汽車空間約束。

XD065A0065碳化硅二極管

核心參數

650V耐壓等級，163℃高溫環境下穩定輸出6A電流

性能優勢

零反向恢復電流特性，降低開關損耗

正溫度系數特性，支持多器件并聯擴容

高頻開關兼容性，配合低散熱需求設計

應用領域列舉

工業電子：

功放—良好的散熱能力，高輸出狀態更可穩定運行。

逆變器—高熱導與耐高溫特性優化散熱能力，支持復雜環境下的高效能源轉換場景，更可提供更長續航能力。

適配器—提供優異的高溫性能和可靠性，并支持更高的功率和更高的電壓。

服務器電源—優異的熱管理能力帶來更高的可靠性，保障系統整體的穩定運行。

車載電子：

車載充電器—具有極高的擊穿電場強度，可適應更高的工作溫度，可提高系統的可靠性和壽命。

協同應用價值

兩款器件在PFC電路中搭配，共同構建高可靠性、高功率密度的第三代半導體解決方案，適用于工業電源、新能源設備等高性能場景。因此使其該款Demo方案在高集成微型化、高功率密度與高能量效率上均保持著優異的數值。

4總結

第三代寬禁帶半導體技術起源于20世紀50年代，歷經材料創新、場景適配、規模降本和生態構建的發展路徑。當前在超寬禁帶材料突破與碳中和目標驅動下，正重塑能源、通信等領域的底層技術架構。

芯干線作為專注氮化鎵（GaN）和碳化硅（SiC）及半導體領域以技術為核心驅動力的國產企業，依托全產業鏈能力布局，產品已覆蓋消費電子、工業控制及新能源等多領域，持續支撐推動著國內半導體產業自主化進程。
