概述
MAX14948為隔離型RS-485/RS-422收發器，在器件的電纜側(RS-485/RS-422驅動器/接收器側)和UART側之間提供5000V RMS (60s)電隔離。對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。器件支持高達500kbps的可靠通信。

MAX14948包括一路半雙工驅動/接收通道。接收器為1/8單位負載，允許一條共用總線上掛接多達256個收發器。

集成真失效保護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。當電纜側或UART側電源低于工作電平時，欠壓鎖定功能禁用驅動器。

驅動器輸出/接收器輸入具有高達±30kV對電纜側GNDB的靜電放電(ESD)保護，符合人體模式(HBM)要求。

MAX14948采用寬體、16引腳SO封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX14948 500kbps全雙工RS-485 RS-422收發器，具有±30kV ESD保護技術手冊.pdf

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高性能收發器支持靈活的設計
  • 集成LDO用于電纜側電源
  • 兼容RS-485/EIA-485標準
  • 500kbps最大數據率
  • 總線上允許掛接多達256片器件
• 集成保護，支持可靠的通信
  • 驅動器輸出/接收器輸入上具有±30kV ESD (HBM)保護
  • 5kVRMS隔離耐壓，可持續60s (V ISO )
  • 1200PEAK最大重復峰值隔離電壓Voltage (V IORM )
  • 848RMS最大工作隔離電壓 (V IOWM )
  • 額定工作電壓下的壽命長于30年
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

邏輯圖

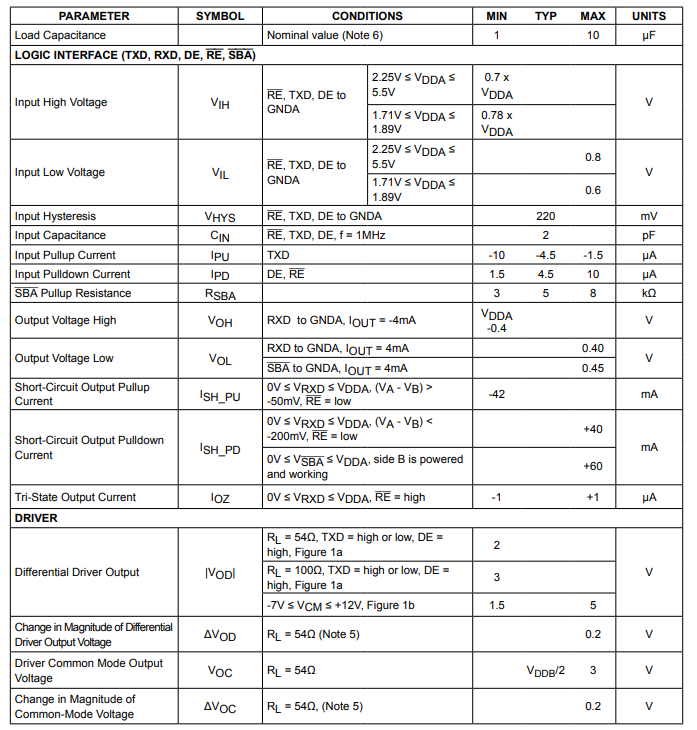

DC電氣特性

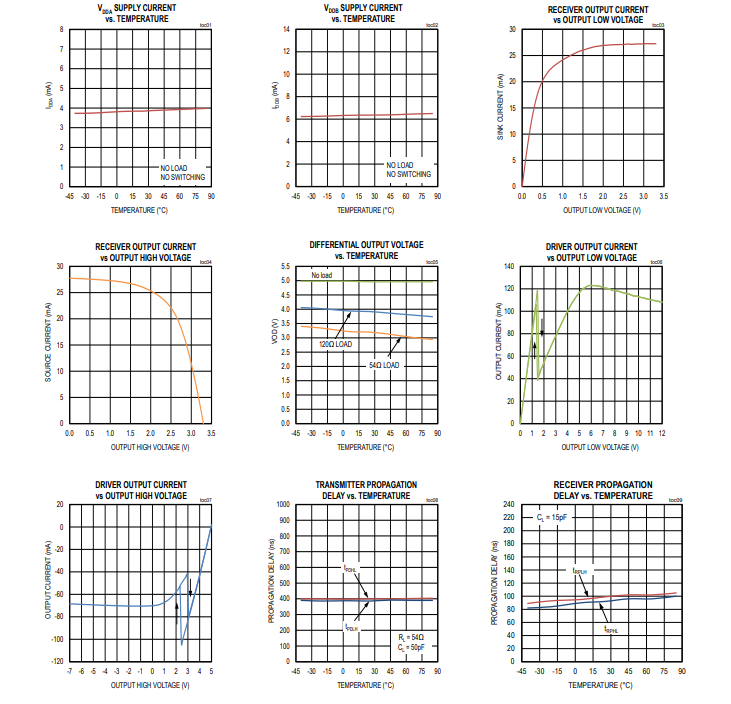

典型操作特性

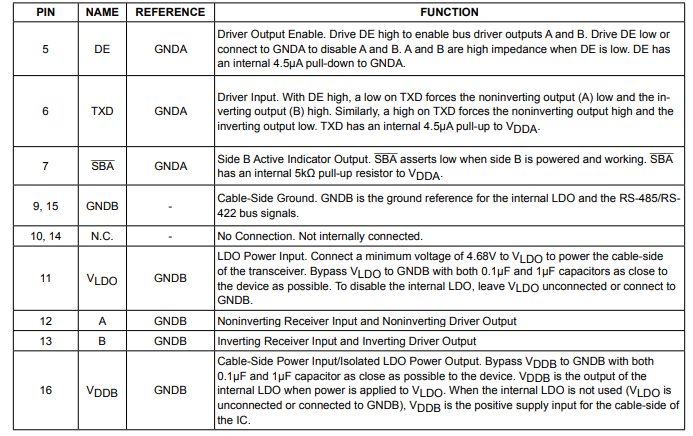

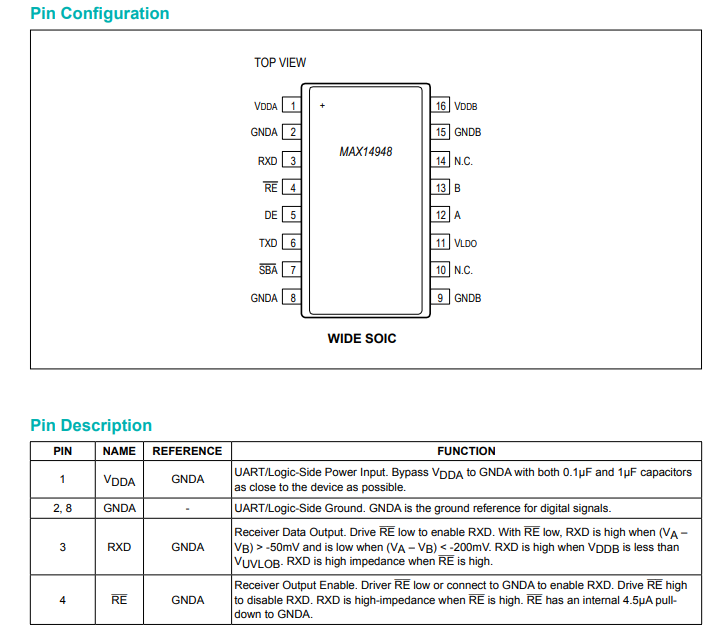

引腳配置描述

應用信息

總線上的256個收發器

標準RS - 485接收器輸入阻抗為一個單位負載，標準驅動器最多可驅動32個單位負載。該器件收發器具有1/8單位負載接收器，可使一條通信線上最多并聯連接256個收發器。可連接這些器件，或連接其他RS - 485/RS - 422設備，總負載最多為32個單位負載。

典型應用

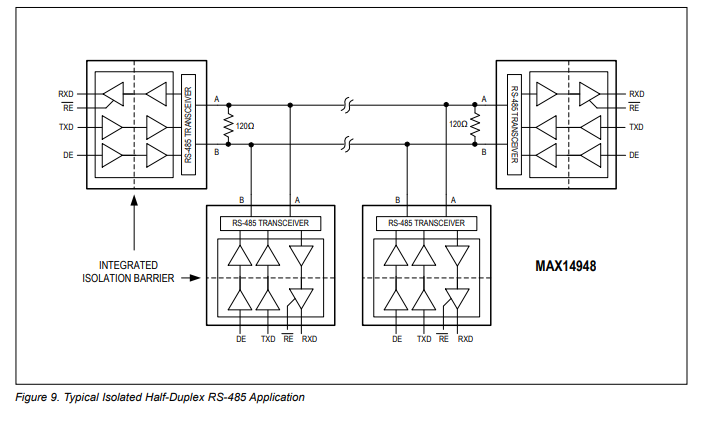

該收發器專為多點總線雙向數據通信設計。圖9展示了典型網絡應用電路。為減少反射，總線兩端應按特性阻抗端接，且主線分支長度應盡可能短。

布局注意事項

建議在隔離器下方設計隔離區或禁布區，使其與接地層和信號層隔離。電纜側與UART側之間任何電流或金屬連接都會破壞隔離效果。
