概述
MAX14853/MAX14855隔離RS-485/RS-422收發器為器件的電纜側(RS-485/RS-422驅動器/接收器側)和UART側之間提供2750VRMS (60s)電隔離。當端口之間的地電勢存在較大差異時，隔離通過斷開接地環路改善通信以及降低噪聲。器件支持速率高達500kbps (MAX14853)或25Mbps (MAX14855)的可靠通信。
數據表：*附件：MAX14853 MAX14855 500kbps 25Mbps、全雙工RS-485 RS-422收發器技術手冊.pdf

MAX14853/MAX14855包括集成450kHz變壓器驅動器，可使用外部變壓器將功率傳遞至收發器的電纜側。集成LDO實現簡單、具有空間效率的架構，用于為IC的電纜側提供功率。

MAX14853/MAX14855包括一個驅動通道和一個接收通道。接收器為?單位負載，支持多達128個收發器共用一條總線。

集成真失效保護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。電纜側或UART側電源低于工作電平時，欠壓鎖定禁止驅動器。

驅動器輸出和接收器輸入與電纜側GNDB之間具有±35kV靜電放電(ESD)保護，符合人體模式(HBM)的規定。

MAX14853/MAX14855采用寬體16引腳SOIC封裝，工作在-40°C至+105°C溫度范圍。

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高度集成簡化設計
  • 集成LDO為電纜側供電
  • 集成變壓器驅動器，將功率傳遞至電纜側
• 高性能收發器支持靈活設計
  • 兼容RS-485 EIA/TIA-485標準
  • 500kbps (MAX14853)/25Mbps (MAX14855)最大數據率
  • 總線上允許掛接多達128片器件
  • 限擺率輸出(MAX14853)
  • 接收器集成干擾濾波器，提高抗噪性(MAX14853)
• 集成保護，支持可靠通信
  • 驅動器輸出/接收器輸入提供±35kV ESD保護(HBM)
  • 承受2.75kVRMS隔離電壓達60s (V ISO )
  • 630VPEAK最大重復峰值隔離電壓(V IORM )
  • 445VRMS最大工作隔離電壓(V IOWM )
  • 額定工作電壓下的壽命大于30年
  • 承受±10kV浪涌，符合IEC 61000-4-5標準
  • 熱關斷

框圖

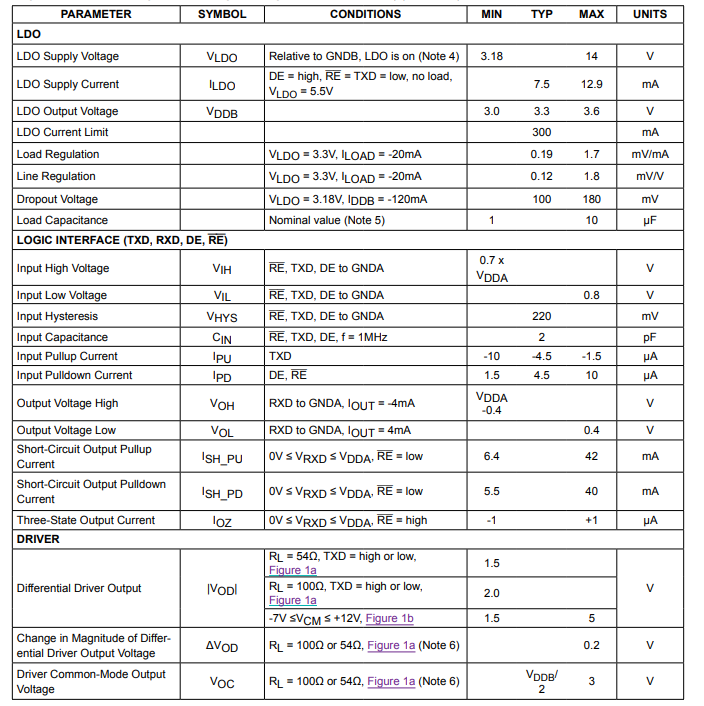

DC電氣特性

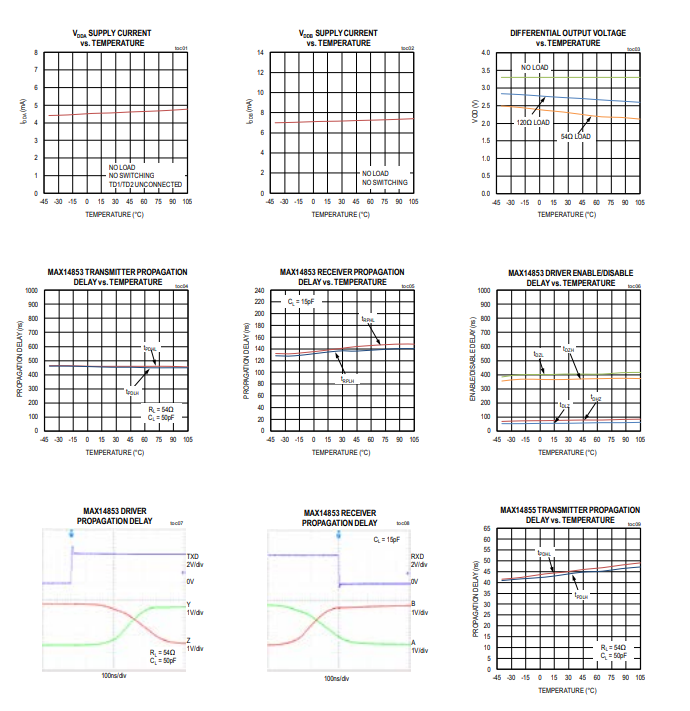

典型操作特性

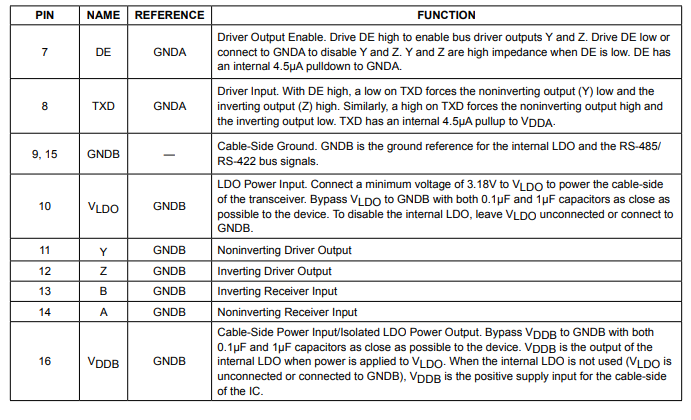

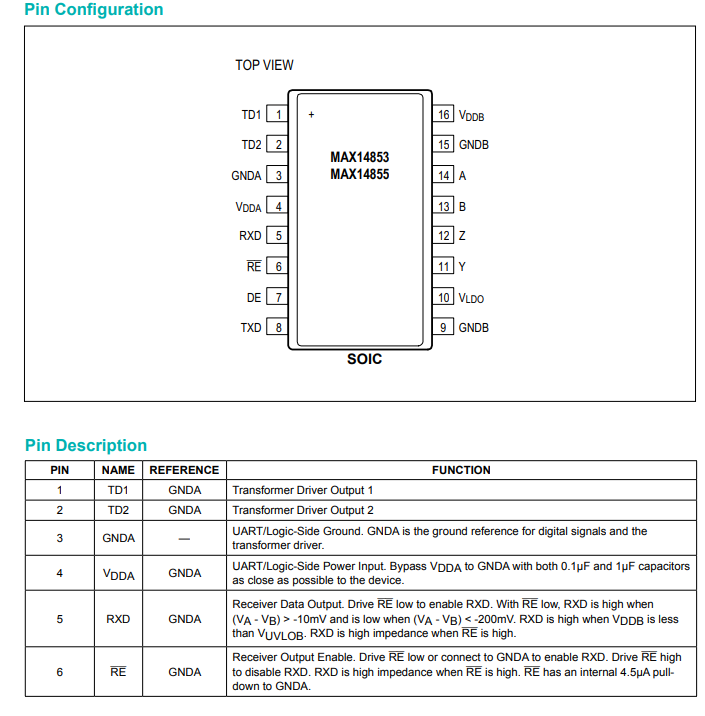

引腳配置描述
