概述
MAX14945為隔離型RS-485/RS-422收發器，為器件的電纜側(RS-485/RS-422驅動器/接收器側)和UART側之間提供2750V RMS (60s)電隔離。對于那些端口間地電位差較大的情況，通過隔離斷開接地環路降低噪聲，提高通信性能。通過集成高電壓電容，使信號通過隔離柵。器件支持最高500kbps的任何速率可靠通信。

器件包括一路半雙工驅動/接收通道。接收器為1/8單位負載，允許一條共用總線上掛接多達256個收發器。

集成真失效保護電路確保在輸入短路或開路時，接收器輸出為邏輯高電平。當電纜側或UART側電源低于工作電平時，欠壓鎖定功能禁用驅動器。

驅動器輸出/接收器輸入具有高達±30kV對電纜側GNDB的靜電放電(ESD)保護，符合人體模式(HBM)要求。

MAX14945采用寬體、16引腳SO封裝，工作在-40°C至+85°C溫度范圍。
數據表：*附件：MAX14945 2.75kVRMS隔離、500kbps全雙工RS-485 RS-422收發器技術手冊.pdf

應用

• HVAC
• 工業自動控制
• 電表
• 可編程邏輯控制器

特性

• 高性能收發器支持靈活的設計
  • 集成LDO用于電纜側電源
  • 兼容RS-485 EIA/TIA-485標準
  • 500kbps最大數據率
  • 總線上允許掛接多達256片器件
• 集成保護，支持可靠的通信
  • 驅動器輸出/接收器輸入上具有±30kV ESD (HBM)保護
  • 2.75kVRMS隔離耐壓，可持續60s (V ISO )
  • 630VPEAK最大重復峰值隔離電壓((V IORM )
  • 445VRMS最大工作隔離電壓(V IOWM )
  • 額定工作電壓下的壽命長于30年
  • 承受±10kV浪涌，滿足IEC 61000-4-5標準
  • 熱關斷

功能圖

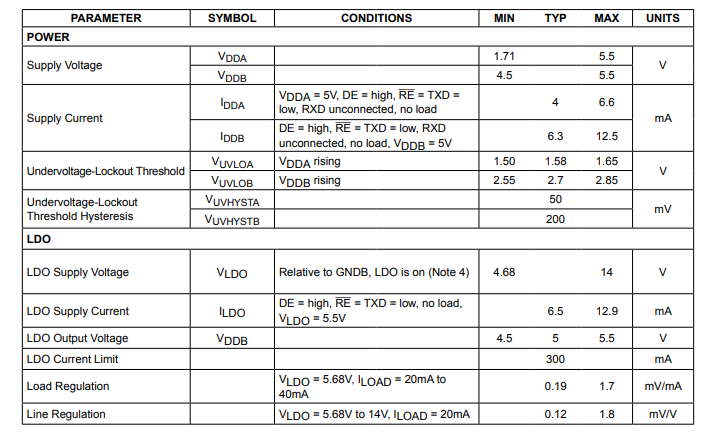

DC電氣特性

典型操作特性

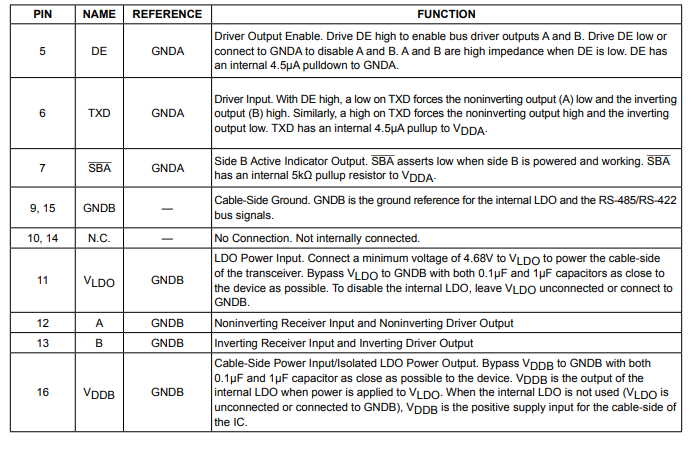

引腳配置描述

應用信息

總線上的256個收發器

標準RS - 485接收器的輸入阻抗為一個單位負載。一個標準驅動器最多可驅動32個單位負載。MAX14945收發器的接收器具有1/8單位負載，這使得在一條通信線上最多可并聯連接256個收發器。連接這些設備時，可組合使用RS - 485設備，或將多達32個單位負載連接到線路上。

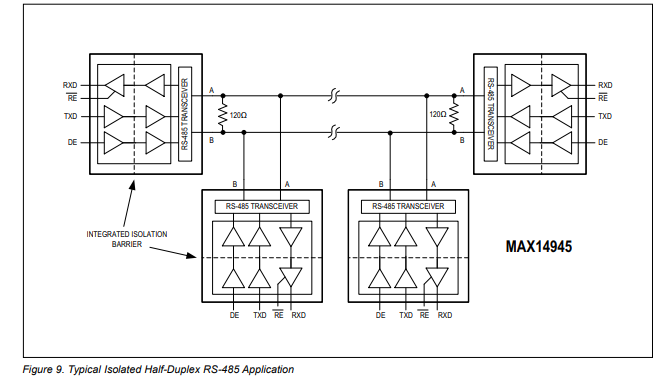

典型應用

MAX14945收發器專為多點總線的雙向數據通信而設計。圖9展示了典型的網絡應用電路。為使反射最小化，總線兩端應進行端接，其特性阻抗應與總線一致，且從主線引出的支線長度應盡可能短。
